19
Caractéristques techniques
Puissance absorbée 1 600 W
Vitesse à vide 1350 - 3550 tr/min
Vitesse de rotation max.
1
4400 tr/min
Inclinaison 0° - 45°
Profondeur de coupe à :
90° 75 mm (3.0")
45° 56 mm (2.2")
Diamétre de la lame 210 mm (8.27")
Diamètre de la alésage 30 mm (1.18")
Poids 6.1 kg (13.4 lbs)
Classe de protection
/ II
1
Vitesse de rotation max. en cas d'électronique dé-
fectueuse.
Symbole
V Volt
A Ampère
Hz Hertz
W Watt
~ Tension alternative
n
0
Vitesse de rotation à vide
Classe II conception
tr/min
min
-1
tours ou courses par minute
Utilisation conforme
La scie circulaire manuelle TS 75 EQ est exclusi-
vement destinée à scier du bois, des matériaux si-
milaires aux bois et des matières plastiques. Les
lames de scies spéciales pour l’aluminium propo-
sées par Festool permettent d’utiliser les outils
pour scier également de l’aluminium.
La machine ne doit pas subir de transformations ou
de modifi cations autres que celles qui sont décri-
tes dans cette notice, par exemple pour toute autre
forme d’utilisation.
Les outils électriques de Festool doivent unique-
ment être montés sur des tables de travail prévues
par Festool à cet effet. Le montage sur d'autres ta-
bles de travail ou des tables réalisées par soi-même
peut rendre l'outil électrique instable et conduire à
de graves accidents.
L’utilisateur est tenu responsa-
ble de tout dommage et accident en cas d’utilisa-
tion non conforme.

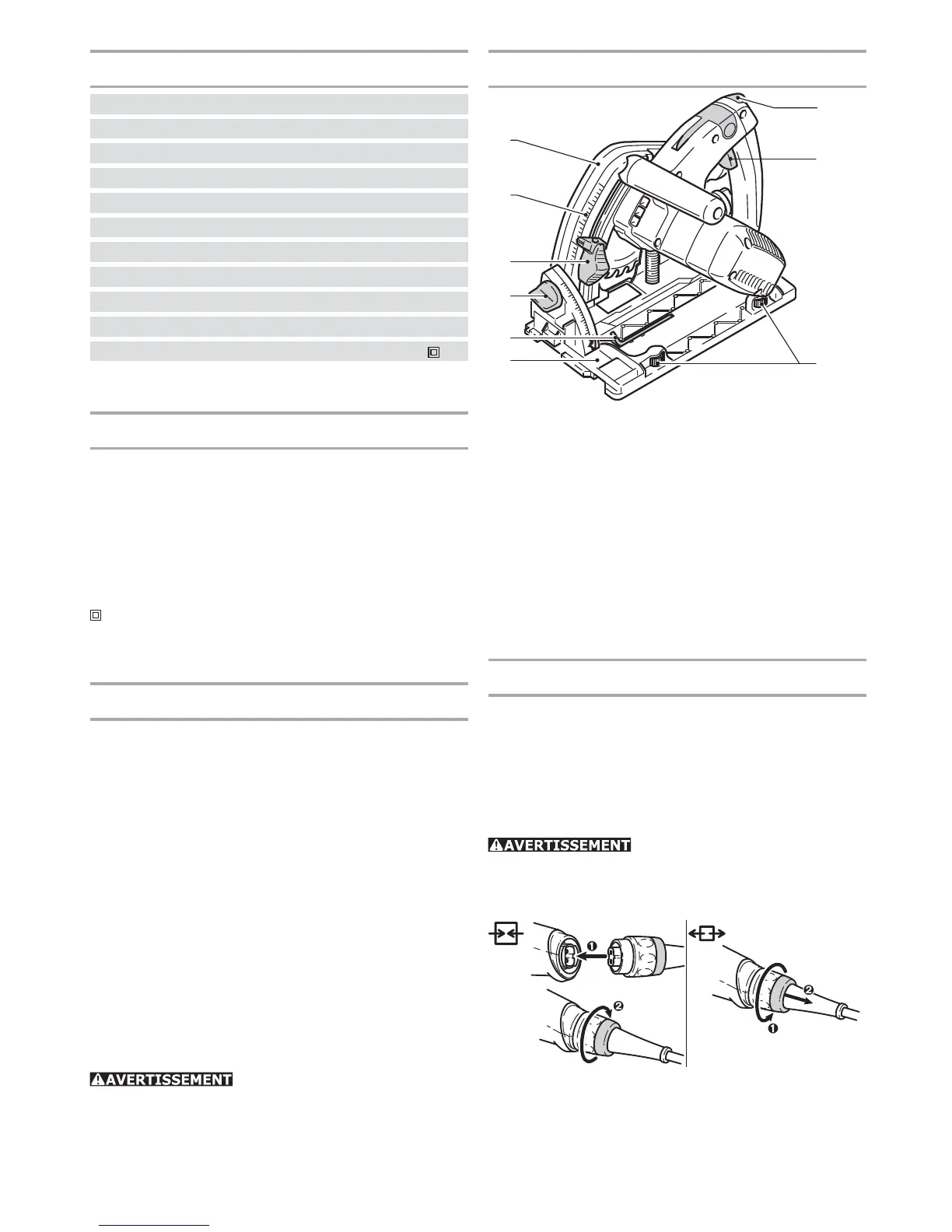

Description fonctionnelle
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.9
1.8
1.1 Capot de protection
1.2 Vernier de profondeur de coupe
1.3 Butée de profondeur de coupe
1.4 Vis de blocage pour le réglage en biais
1.5 Clé mâle hexagonale
1.6 Table de scie
1.7 Bouton de mise en marche et de déver-
rouillage
1.8 Interrupteur marche/arrêt
1.9 Joues de guidage
Raccordement électrique
La tension du secteur doit correspondre à l’indica-
tion de la tension sur la plaquette signalétique. Un
fusible de 16 A (à 120 V) ou un disjoncteur de puis-
sance approprié est nécessaire.
Voir en fi gure suivante la connexion et la décon-
nexion du câble de raccordement au secteur.
Avant de brancher ou de dé-
brancher le câble de raccordement secteur, il est
absolument indispensable de toujours éteindre la
machine !
2
Câble de rallonge
Si une rallonge électrique est nécessaire, elle doit
présenter une section suffi sante afi n d’éviter une
chute de tension excessive ou une surchauffe. Une
