32
Datos téchnicos
Potencia 1 600 W
Velocidad sin carga 1350 - 3550 rpm
Número de revoluciones máx.
1
4400 rpm
Angulo de corte 0° - 45°
Profundidad de corte a
90° 75 mm (3.0")
45° 56 mm (2.2")
Diametro disco sierra 210 mm (8.27")
Diametro de agujero 30 mm (1.18")
Peso 6.1 kg (13.4 lbs)
Clase de protección
/ II
1
Número de revoluciones máx. que puede aparecer
con la electrónica defectuosa.
Símbolos
V voltios
A amperios
Hz hertzios
W vatios
~ tensión alterna
n
0
revoluciones por minuto en vacío
Clase II Construcción
rpm/
min
-1
revoluciones por minuto

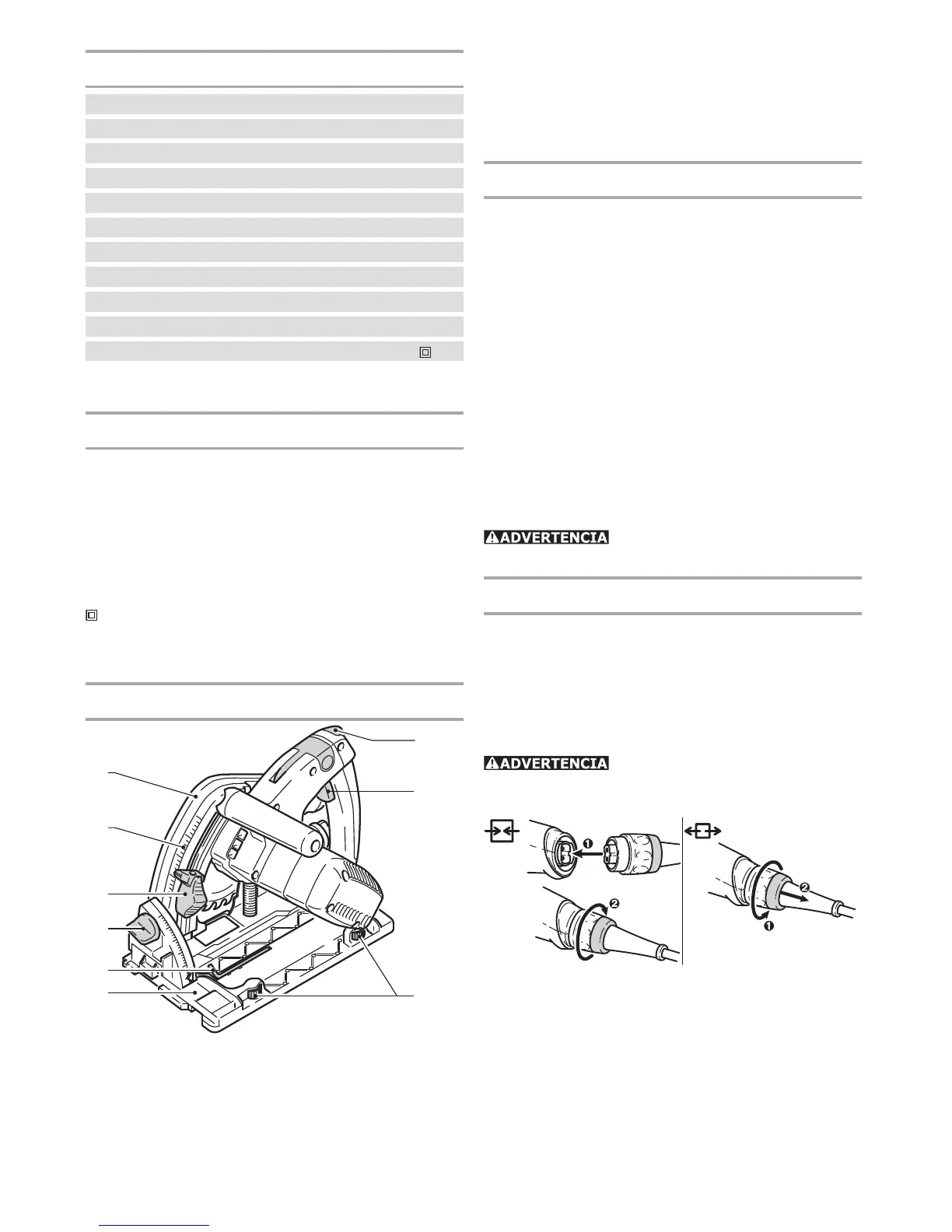

Descripción del funcionamiento
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.9
1.8
1.1 Caperuza protectora
1.2 Escala de profundidades de corte
1.3 Tope de profundidad de corte
1.4 Tornillo de sujeción para regulación del án-
gulo de inclinación
1.5 Llave macho hexagonal
1.6 Mesa de aserrado
1.7 Bloqueo de conexión y de desenclavamiento
1.8 Interruptor de conexión/desconexión
1.9 Mordazas de guía
Use para los propósitos intencionados
La sierra circular de mano TS 75 EQ ha sido conce-
bida exclusivamente para el aserrado de madera,
materiales similares y plástico. Gracias a la oferta
de hojas especiales de serrar Festool, las máquinas
también pueden utilizarse para serrar aluminio.
La máquina no debe ser ni transformada ni modifi -
cada de una manera diferente a lo indicado en este
manual de instrucciones, p. ej., para cualquier tipo
de utilización diferente al aquí indicado.
Las herramientas eléctricas Festool solo pueden
integrarse en mesas de trabajo que hayan sido
previstas por Festool para tal efecto.El montaje
en mesas de trabajo de otras marcas o de fabrica-
ción propia puede mermar la seguridad de la he-
rramienta eléctrica y provocar accidentes graves.
El usuario será responsable por
daños y accidentes que resulten del uso incorrecto.
Conexión eléctrica
La tensión de la red tiene que coincidir con lo indi-
cado en la placa de características. Se requiere un
fusible de 16 A (con 120 V), o un correspondiente
disyuntor de protección.
Vea la fi gura siguiente para enchufar y desenchu-
far el cable de conexión.
Apague la máquina siempre antes
de conectar o desconectar el cable de conexión a
la herramienta o al tomacorriente.
2
Cable de prolongación
Cuando se necesite un cable de prolongación, éste
tiene que disponer de una sección sufi ciente a fi n
de evitar una excesiva caída de tensión o un sobre-
calentamiento. Una excesiva caída de la tensión re-
duce la potencia y puede conducir a una destrucción
del motor. En la tabla adjunta se indica el diámetro
de cable correcto para la TS 75 EQ, a saber, en fun-
ción de la longitud de cable. Emplear únicamente
