27
Réglages
Attention aux illustrations au début de la présente
notice d’utilisation.
Modification du sens de rotation [1-5]
• Commutateur vers la gauche = rotation à droite
• Commutateur vers la droite = rotation à gauche
Changement de vitesse [1-4]
• Commutateur de vitesse vers l'avant (chiffre 1 vi-
sible) = 1ère vitesse
• Commutateur de vitesse vers l'arrière (chiffre 2
visible) = 2ème vitesse
Réglage du couple
Réglez le couple correspondant par le biais de la
molette de réglage du couple
[1-2]
. Le repère
[1-3]
indique la valeur réglée.
Perçage
Réglez la molette de réglage du couple
[1-2]
de
manière à ce que son repère soit pointé sur le sym-
bole de perçage
[1-3]
. Le couple maximal est réglé
dans cette position.
Vissage
Réglez le couple correspondant par le biais de la
molette de réglage du couple
[1-2]
:
Position 1 = couple faible
Position 12 = couple élevée
La machine s'arrête en atteignant le couple réglé et
un signal sonore indique l'atteinte de la valeur de
coupure. La machine ne redémarre qu'après relâ-
chement et nouvelle pression sur l'interrupteur
MARCHE / ARRET
[1-6]
.
Porte-outil, embouts
Mandrin CENTROTEC WH-CE
Le mandrin CENTROTEC WH-CE permet un rem-
placement rapide des outils avec tige CENTROTEC.
Montez uniquement les outils CENTROTEC
dans le mandrin CENTROTEC.

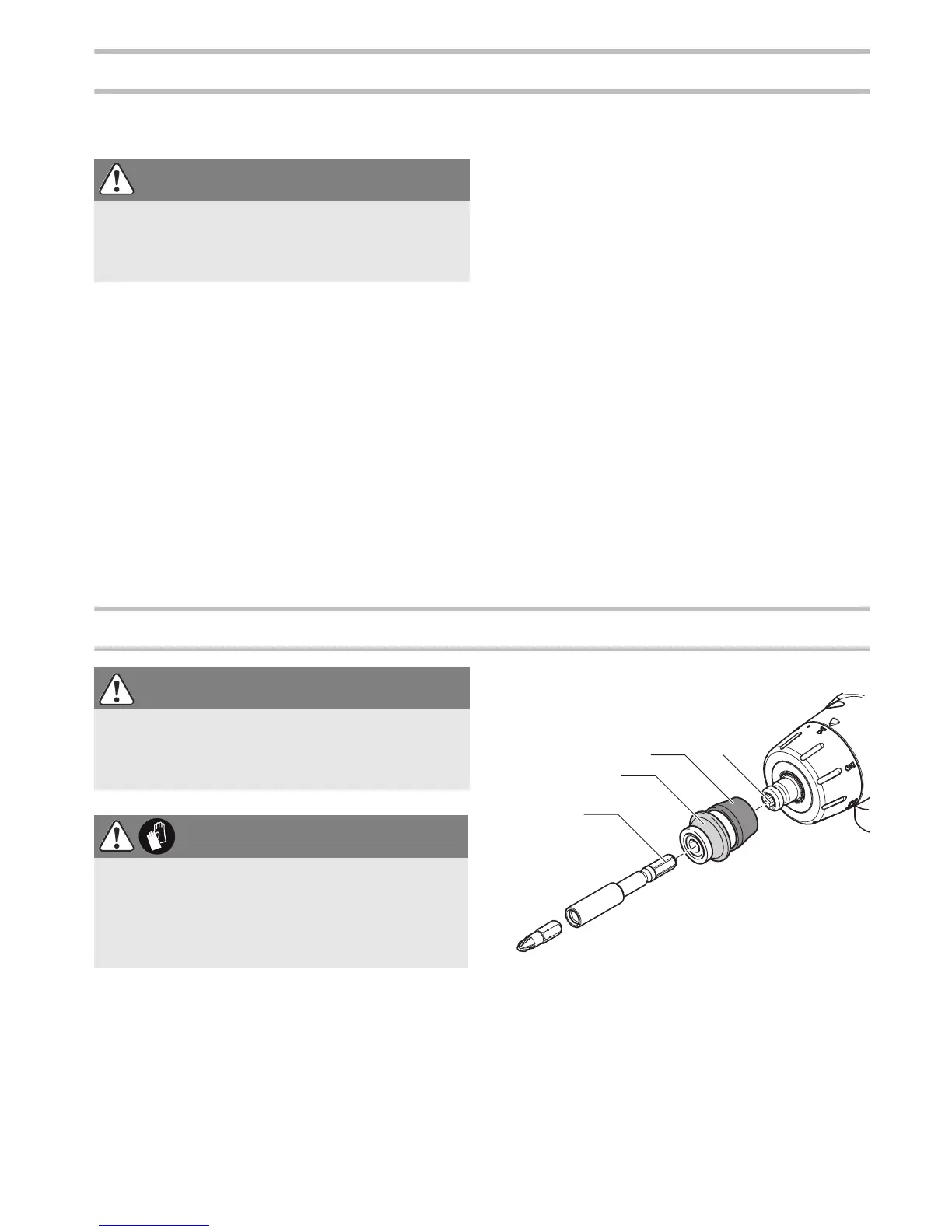

Montage du mandrin CENTROTEC
Tirez la bague de déverrouillage
[6-3]
vers
l'avant.
Montez le mandrin jusqu'en butée sur la broche
de la perceuse
[6-4]
.
Relâchez la bague de déverrouillage
[6-3]
.
ATTENTION
Risque de blessures
Réglages à effectuer uniquement quand l'outil
électroportatif est à l'arrêt !
AVERTISSEMENT
Risque de blessures
Retirer systématiquement la batterie de l'outil
avant tous les travaux sur l'outil !
ATTENTION
Outil chaud et tranchant
Risque de blessures
Ne pas utiliser d'outil émoussé ou défectueux !
Porter des gants de protection.
