28
Démontage du mandrin CENTROTEC
 Tirez la bague de déverrouillage [6-3] vers
l'avant.
 Retirez le mandrin.
Remplacement d'outil
 Pour monter ou démonter un outil avec tige
CENTROTEC, tirez la bague de déverrouillage
verte [6-2] en arrière.
 Lors du montage, tournez l'outil jusqu'à ce que
sa tige à six pans [6-1] s'engage dans le loge-
ment six pans de la broche de la perceuse.
 Relâchez la bague de déverrouillage [6-2] .
Mandrin de perçage BF-FX 10
Le mandrin de perçage BF-FX 10 peut accueillir
des forets et des embouts dont le diamètre de
queue n'est pas supérieur à 10 mm.

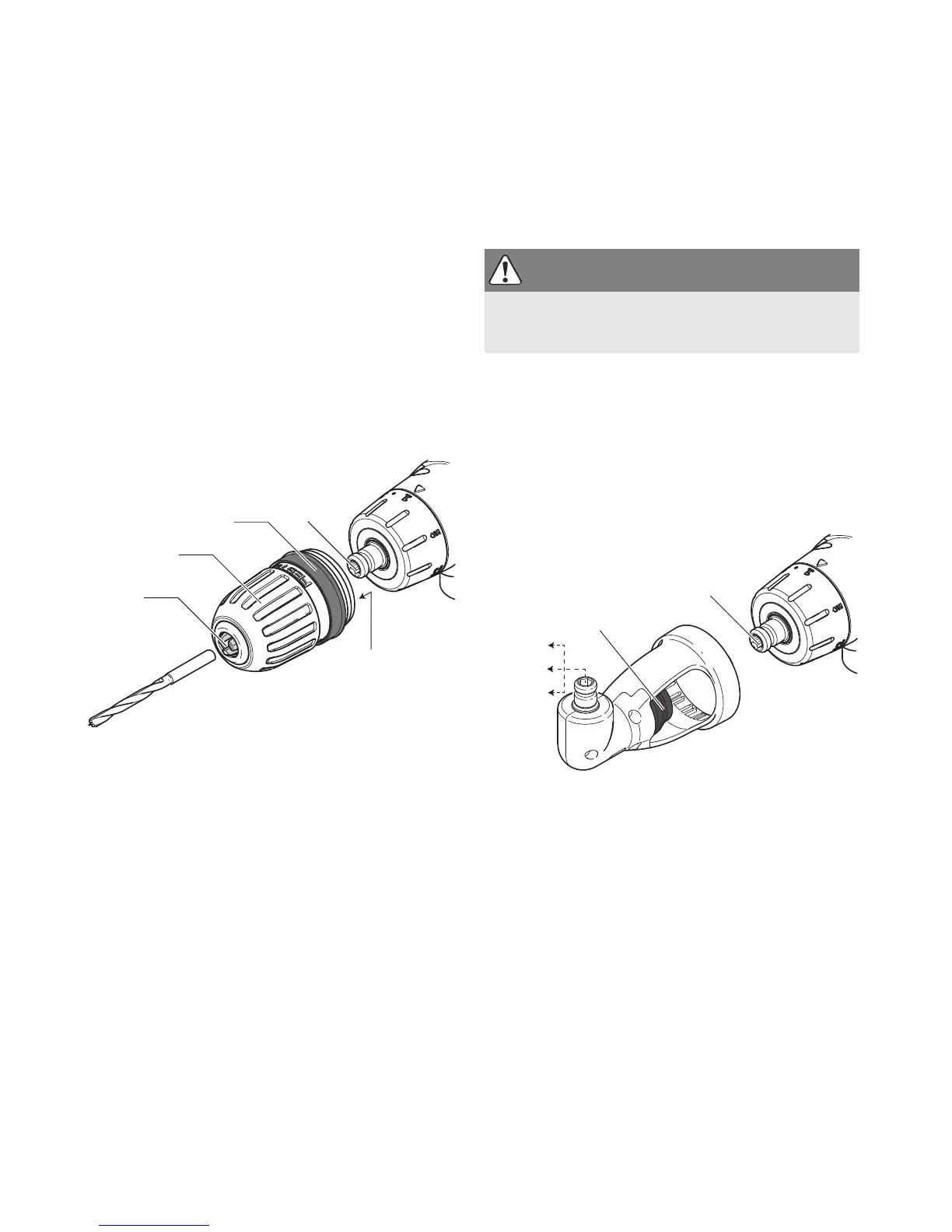

Montage du mandrin de perçage BF-FX 10
 Montez le mandrin de perçage sur la broche de
la perceuse
[7-4] .
 Tirez la bague de déverrouillage [7-3] vers
l'avant.
 Tournez-la jusqu'à ce que la broche carrée [7-
5]
du mandrin de perçage s'engage dans le lo-
gement six pans creux de la broche de la per-
ceuse.
 Pressez le mandrin de perçage jusqu'en butée
sur la broche de la perceuse.
 Relâchez la bague de déverrouillage [7-3] .
Démontage du mandrin de perçage BF-FX 10
 Tirez la bague de déverrouillage [7-3] vers
l'avant.
 Retirez le mandrin de perçage.
Remplacement d'outil
 Tournez la douille de serrage [7-2] dans le sens
inverse des aiguilles d'une montre, afin d'ouvrir
les mâchoires de serrage [7-1] .
 La flèche se trouvant sur la broche indique le
sens de rotation pour l'ouverture.
 Montez l'outil dans le mandrin de perçage.
 Tournez la douille de serrage [7-2] dans le sens
des aiguilles d'une montre, afin de serrer l'outil.
Renvoi d’angle XS-AS
Le renvoi d’angle XS-AS (équipement additionnel
en partie) permet un perçage et un vissage à angle
droit par rapport à la machine.
Montage du renvoi d'angle XS-AS
 Tirez la bague de déverrouillage verte [8-1] vers
l'avant.
 Montez le renvoi d'angle sur la broche de la per-
ceuse [8-2] .
 Tournez-le jusqu'à ce qu'il s'engage dans la po-
sition souhaitée.
 Le renvoi d'angle peut être fixé dans 16 posi-
tions angulaires différentes.
 Relâchez la bague de déverrouillage [8-1] .
Démontage du renvoi d'angle XS-AS
 Tirez la bague de déverrouillage verte [8-1] vers
l'avant.
7
7-1
7-2
7-4
7-5
7-3
ATTENTION
Risques de blessures
 Serrez l'outil de façon centrée dans le mandrin!
8
8-1
8-2
WH-CE
BF-FX 8
BF-FX 10
