FHC microTargeting 22335Z - Page 24

L011-51-02 (Rev. B0, 2020-07-28)
24
1
2
3
A
5
6
4
7
B
C
8

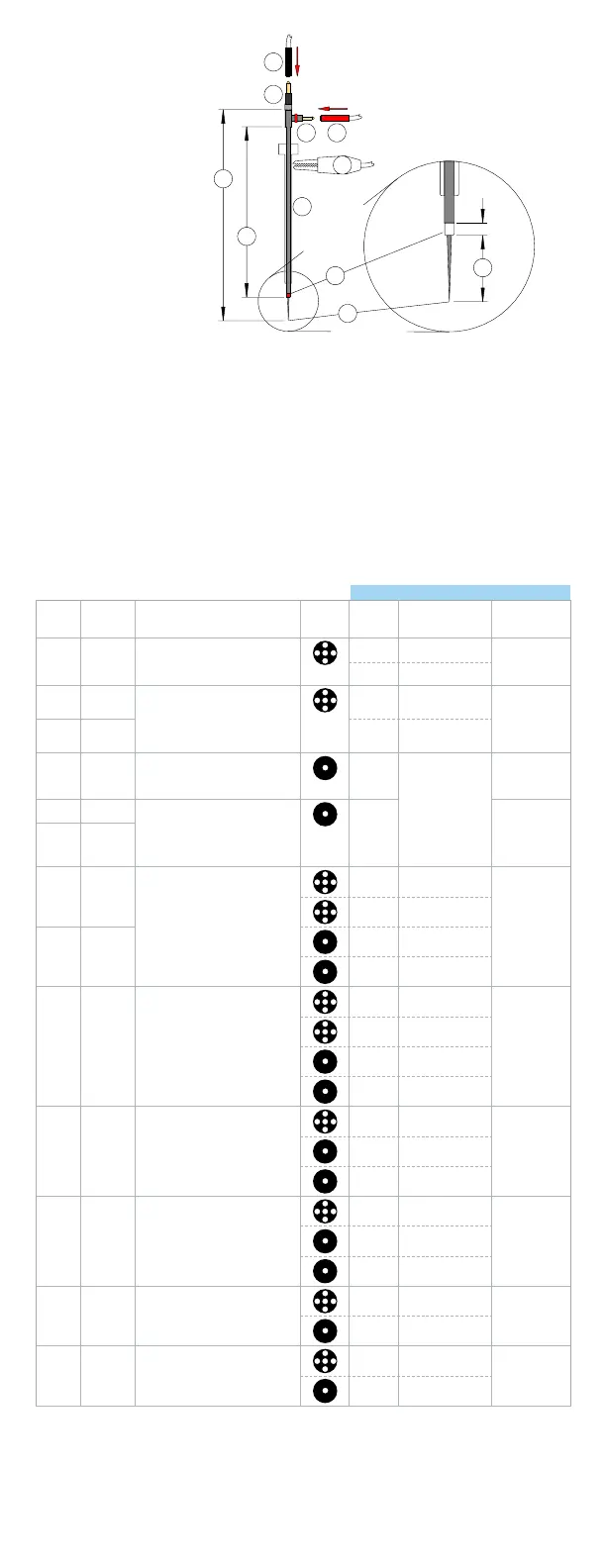

Te gebruiken in combinatie met:
1. Microcontact
2. Macrocontact
3. Inbrengbuisje
4. Macro-elektrodetip
5. Micro-elektrodetip
6. Zwart
7. Ro o d
8. Alligatorklem
A. Lengte van de elektrode
B. Differentiële lengte
C. Lengte van de macrobuis
MTD234(**)(***) (Zie onderstaande definities)
MTD: microTargeting™ elektrode, differentieel
2: Basismateriaal elektrode
W: Wolfraam
P: Platina/Iridium (80%/20%)
S: Roestvrij staall
3: Impedantie
Gemeten bij 1000 Hz:
A: 500 kΩ (± 30%)
B: 1,0 MΩ (± 20%)
C: 5,0 MΩ (± 20%)
D: 10 MΩ (± 20%)
X: Specificeer tussen 0,1 en 10
Z: D.ZAP 1,0 MΩ (± 20%)
Gemeten bij 220 Hz:
L: D.ZAP 1,0 MΩ (± 20%)
4: Verpakking
N: Een verpakking met 6 microTargeting™ elektroden, niet-steriel
P: Een verpakking met 5 microTargeting™ elektroden, steriel
(**)(***): Klantspecifieke afmetingen
Lengte van de elektrode: 100 mm – 293 mm
Differentiële lengte: 1 mm – 50 mm
Lengte beschermbuisje: afgeleid van elektrodelengte en differentiële
lengte
Catalogus-
nummer
Tip
materiaal
Specicaties Inbrengme-
thode
Aandrijfsys-
teem
Elektrode-
inbrengbuisje
Stereotactisch
systeem
22635L Wolfraam Impedantie: 1M@220Hz; totale lengte
tot macro-contact:
261,5 mm; totale lengte extensielijn tot
tip: 271,5 mm; max. diamet
er: 0,55 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
mT Drive 66-IT-1018, 66IT-AR
*22335Z
22635Z
Wolfraam Impedantie: 1M@1kHz; totale lengte tot
macro-contact:
261,5 mm; totale lengte extensielijn tot
tip: 271,5 mm; max. diameter: 0,55 mm
*totale lengte tot macro-contact:
268,5 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
*25335Z Platina
mT Drive 66-IT-1018, 66-IT-AR
34625L Wolfraam Impedantie: 1M@220Hz; totale lengte
tot macro-contact:
256,4 mm; totale lengte extensielijn tot
tip: 266,4 mm; max. diameter: 0,77 mm
STar Drive
of
mT Drive
66-IT-01P, 66-IT-09P,
66-IT-13P, 66-IT-05P,
66-IT-07P, 66-IT-14P,
66-IT-08P, 66-IT-01,
66-IT-09, 66-IT-13,
66-IT-05, 66-IT-07,
66-IT-14, 66-IT-08
Leksell
CRW
34625Z
*34325Z
Wolfraam Impedantie: 1M@1kHz; totale lengte tot
macro-contact: 256,4 mm; totale lengte
extensielijn tot tip: 266,4 mm; max.
diameter: 0,77 mm
*totale lengte tot macro-contact:
263,4 mm
STar Drive
of
mT Drive
Leksell
CRW
*35325Z Platina
*44335Z
44930R
44935Z
Wolfraam Impedantie: 1M@1kHz; totale lengte
tot macro-contact: 205,72 mm; totale
lengte extensielijn tot tip: 215,72 mm;
max. diameter: 0,55 mm
*totale lengte tot macro-contact:
212,72 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
*45335Z Platina
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
44935L Wolfraam Impedantie: 1M@220Hz; totale lengte
tot macro-contact:
205,72 mm; totale lengte extensielijn
tot tip: 215,72 mm;
max. diameter: 0,55 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
5030R
5035Z
Platina Impedantie: 1M@1kHz; totale lengte tot
macro-contact: 234,2 mm; totale lengte
extensielijn tot tip: 244,2 mm; max.
diameter: 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5035L Platina Impedantie: 1M@220Hz; totale lengte
tot macro-contact:
234,2 mm; totale lengte extensielijn tot
tip: 244,2 mm; max. diameter: 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5730R
5735Z
Platina Impedantie: 1M@1kHz; totale lengte tot
macro-contact: 227,2 mm; totale lengte
extensielijn tot tip: 237,2 mm; max.
diameter: 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
5735L Platina Impedantie: 1M@220Hz; totale lengte
tot macro-contact:
227,2 mm; totale lengte extensielijn tot
tip: 237,2 mm; max. diameter: 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
In vivo gemeten impedanties kunnen verschillen van de hierboven gespecificeerde impedanties door
verschillende bijdragende factoren, zoals onder andere de dompellengte, de meetstroom en de temperatuur.
