FHC microTargeting 22335Z - Page 30

L011-51-02 (Rev. B0, 2020-07-28)
30
1
2
3
A
5
6
4
7
B
C
8

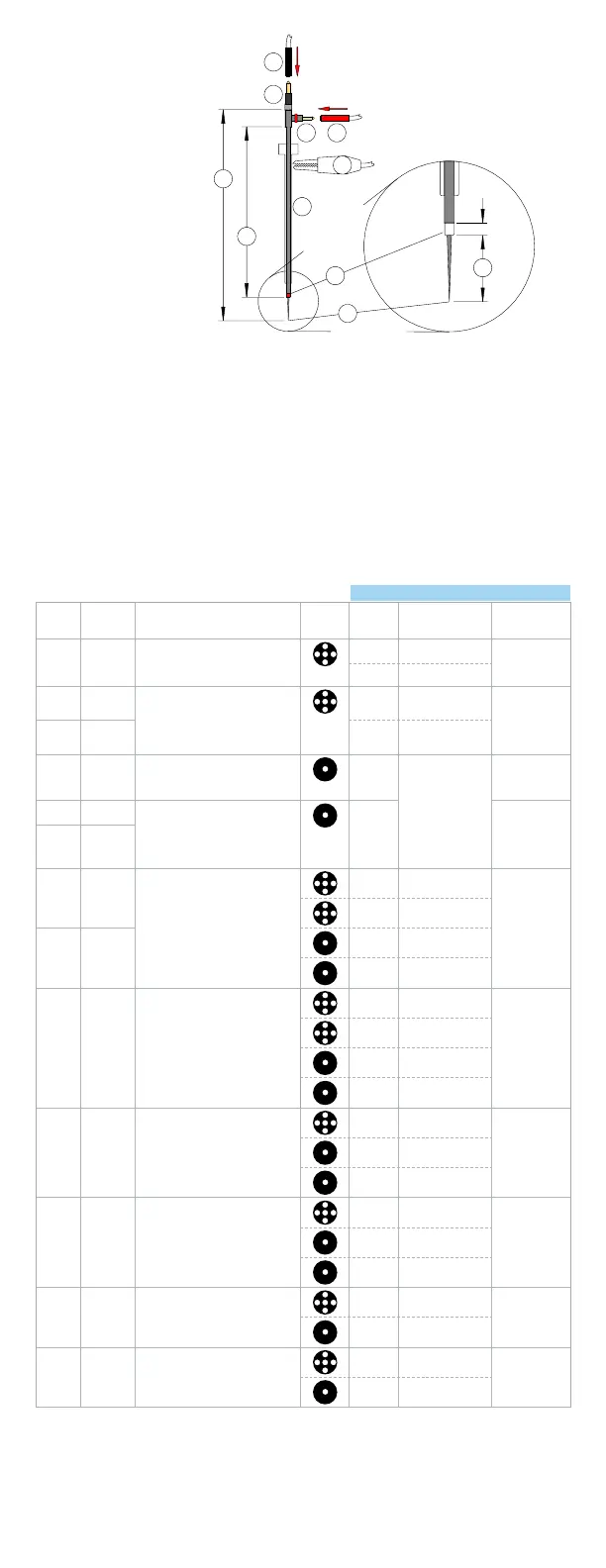

Används med:
1. Mikrokontakt
2. Makrokontakt
3. Införingsrör
4. Makroelektrodspets
5. Mikroelektrodspets
6. Svart
7. Rö d
8. Alligatorklämma
A. Elektrodlängd
B. Differential längd
C. Makrorörets längd
MTD234(**)(***) (Se definitioner nedan)
MTD: microTargeting™-elektrod, differential
2: Baselektrodmaterial-
W: Volfram
P: Platinum/Iridium (80 %/20 %)
S: Rostfritt stål
3: Impedans-
Uppmätt vid 1000 Hz:
A: 500 kOhm (± 30 %)
B: 1,0 megOhm (± 20 %)
C: 5,0 megOhm (± 20 %)
D: 10 megOhm (± 20 %)
X: Specificera mellan 0,1 och 10
Z: D.ZAP 1,0 megOhm (± 20 %)
Uppmätt vid 220Hz:
L: D.ZAP 1,0 megOhm (± 20 %)
4: Förpackning-
N: En förpackning med 6 microTargeting™-elektroder, som
tillhandahålls osterila
P: En förpackning med 5 microTargeting™-elektroder, som
tillhandahålls sterila
(**)(***): Kundspecifika dimensioner-
Elektrodlängd: 100–293 mm
Differential längd: 1–50 mm
Skyddsslang längd: härledd från elektroden och differentiallängd
Katalog-
nummer
Punktma-
terial
Specikationer Införings-
typ
Drivsystem Elektrod Införingsrör Stereotaktiskt
system
22635L Volfram Impedans: 1M@220Hz, Total längd till
makrokontakt: 261,5 mm, total längd
på anknytning till spetsen: 271,5 mm,
maximal diameter: 0,55 mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
mT Drive 66-IT-1018, 66IT-AR
*22335Z
22635Z
Volfram Impedans: 1M@1kHz, Total längd till
makrokontakt: 261,5 mm, Total längd
på anknytning till spetsen: 271,5 mm,
maximal diameter: 0,55 mm
*Total längd till makrokontakt: 268,5
mm
STar Drive
70-IT-ARP +
70-CN-ET, 70-IT-AR
Leksell
CRW
*25335Z Platina
mT Drive 66-IT-1018, 66-IT-AR
34625L Volfram Impedans: 1M@220Hz, Total längd
till makrokontakt: 256,4 mm, total
extension length, to tip: 266,4 mm,
maximal diameter: 0,77 mm
STar Drive
eller
mT Drive
66-IT-01P, 66-IT-09P,
66-IT-13P, 66-IT-05P,
66-IT-07P, 66-IT-14P,
66-IT-08P, 66-IT-01,
66-IT-09, 66-IT-13,
66-IT-05, 66-IT-07,
66-IT-14, 66-IT-08
Leksell
CRW
34625Z
*34325Z
Volfram Impedans: 1M@1kHz, Total längd till
makrokontakt: 256,4 mm, total längd
på anknytning till spetsen: 266,4 mm,
maximal diameter: 0,77 mm
*Total längd till makrokontakt:
263,4 mm
STar Drive
eller
mT Drive
Leksell
CRW
*35325Z Platina
*44335Z
44930R
44935Z
Volfram Impedans: 1M@1kHz, Total längd till
makrokontakt: 205,72 mm, Total längd
på anknytning till spetsen: 215,72 mm,
maximal diameter: 0,55 mm
*Total längd till makrokontakt: 212,72
mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
*45335Z Platina
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
44935L Volfram Impedans: 1M@220Hz, Total längd till
makrokontakt: 205,72 mm, total längd
på anknytning till spetsen: 215,72 mm,
maximal diameter: 0,55 mm
STar Drive
70-IT-AR5P +
70-CN-ET, 70-IT-04
Platform
mT Drive 66-IT-AR5P, 66-IT-04
STar Drive 66-IT-03P, 66-IT-03
mT Drive 66-IT-03P, 66-IT-03
5030R
5035Z
Platina Impedans: 1M@1kHz, Total längd till
makrokontakt: 234,2 mm, total längd
på anknytning till spetsen: 244,2 mm,
maximal diameter: 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5035L Platina Impedans: 1M@220Hz, Total längd till
makrokontakt: 234,2 mm, total längd
på anknytning till spetsen: 244,2 mm,
maximal diameter: 0,56 mm
mT Drive 66-IT-7100, MER-6000
Nexframe
mT Drive 66-IT-3000
Nexdrive 66-IT-4000
5730R
5735Z
Platina Impedans: 1M@1kHz, Total längd till
makrokontakt: 227,2 mm, total längd
på anknytning till spetsen: 237,2 mm,
maximal diameter: 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
5735L Platina Impedans: 1M@220Hz, Total längd till
makrokontakt: 227,2 mm, total längd
på anknytning till spetsen: 237,2 mm,
maximal diameter: 0,56 mm
STar Drive
70-IT-7107 +
70-CN-ET
Nexframe
STar Drive 70-IT-3007
Impedanser uppmätta in vivo kan skilja sig från ovan angivna impedanser på grund av diverse bidragande
faktorer, inklusive men inte begränsade till nedsänkningslängd, mätström och temperatur.
