5
1. Visser le tuyau de 1-1/4 po
dans l’adaptateur du
réservoir. Sceller
complètement le filetage à
l’aide d’une pâte
d’étanchéité liquide
appropriée (Figure 1).
Matériaux :
Tuyau de 1-1/4 po coupé de telle sorte qu’il se prolonge jusqu’à 76 mm (3 po) maximum du
fond du réservoir lorsqu’il sera vissé dans l’adaptateur de réservoir, ce dernier étant vissé
dans la collerette du réservoir (voir le diagramme INSTALLATION SUR RÉSERVOIR
PLATE-FORME).
Utiliser une pâte d’étanchéité pour joints de tuyaux filetés appropriée pour l’application.
Procédure d’installation :
Installation classique sur réservoir plate-forme

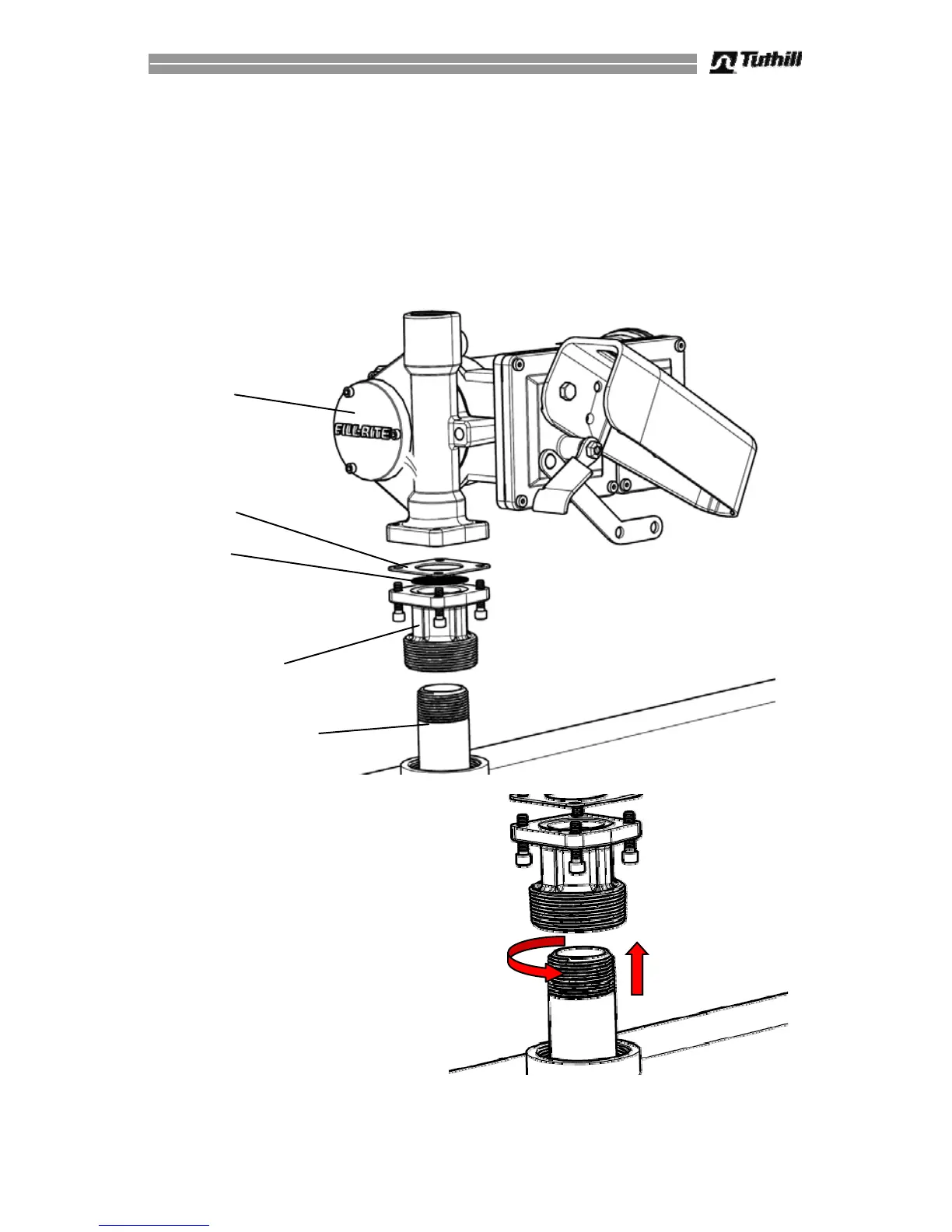

Figure 1
Vue du montage
Pompe
Joint statique
Filtre
Adaptateur
de réservoir
Tube d’aspiration
(tuyau de 1-1/4 po)
