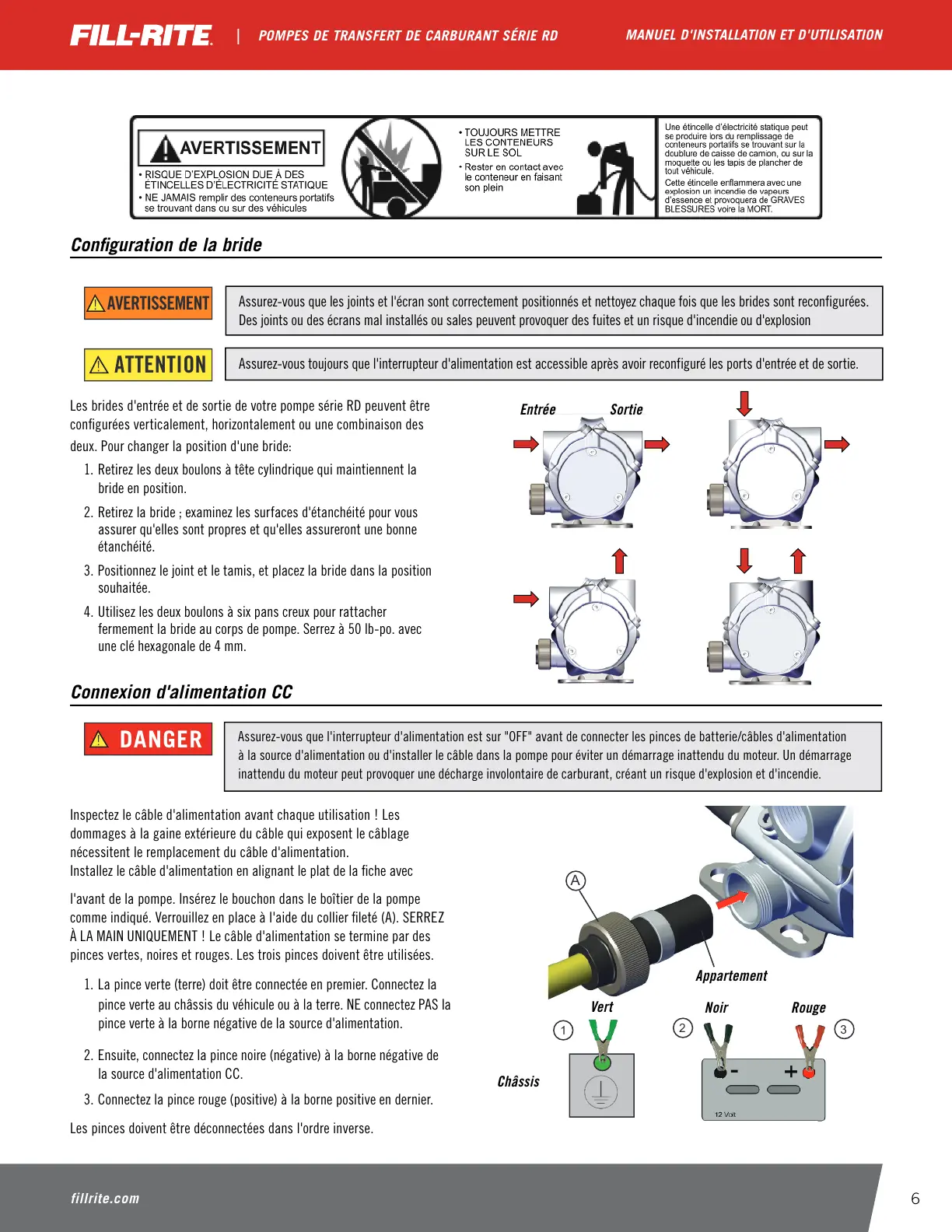

| POMPES DE TRANSFERT DE CARBURANT SÉRIE RD
MANUEL D'INSTALLATION ET D'UTILISATION
Conguration de la bride
Les brides d'entrée et de sortie de votre pompe série RD peuvent être
congurées verticalement, horizontalement ou une combinaison des
deux. Pour changer la position d'une bride:
1. Retirez les deux boulons à tête cylindrique qui maintiennent la
bride en position.
2. Retirez la bride; examinez les surfaces d'étanchéité pour vous
assurer qu'elles sont propres et qu'elles assureront une bonne
étanchéité.
3. Positionnez le joint et le tamis, et placez la bride dans la position
souhaitée.
4. Utilisez les deux boulons à six pans creux pour rattacher
fermement la bride au corps de pompe. Serrez à 50 lb-po. avec
une clé hexagonale de 4 mm.
Assurez-vous que les joints et l'écran sont correctement positionnés et nettoyez chaque fois que les brides sont reconfigurées.
Des joints ou des écrans mal installés ou sales peuvent provoquer des fuites et un risque d'incendie ou d'explosion
Assurez-vous toujours que l'interrupteur d'alimentation est accessible après avoir reconfiguré les ports d'entrée et de sortie.
Entrée Sortie
Connexion d'alimentation CC
Assurez-vous que l'interrupteur d'alimentation est sur "OFF" avant de connecter les pinces de batterie/câbles d'alimentation
à la source d'alimentation ou d'installer le câble dans la pompe pour éviter un démarrage inattendu du moteur. Un démarrage
inattendu du moteur peut provoquer une décharge involontaire de carburant, créant un risque d'explosion et d'incendie.
Inspectez le câble d'alimentation avant chaque utilisation! Les
dommages à la gaine extérieure du câble qui exposent le câblage
nécessitent le remplacement du câble d'alimentation.
Installez le câble d'alimentation en alignant le plat de la che avec
l'avant de la pompe. Insérez le bouchon dans le boîtier de la pompe
comme indiqué. Verrouillez en place à l'aide du collier leté (A). SERREZ
À LA MAIN UNIQUEMENT! Le câble d'alimentation se termine par des
pinces vertes, noires et rouges. Les trois pinces doivent être utilisées.
1. La pince verte (terre) doit être connectée en premier. Connectez la
pince verte au châssis du véhicule ou à la terre. NE connectez PAS la
pince verte à la borne négative de la source d'alimentation.
2. Ensuite, connectez la pince noire (négative) à la borne négative de
la source d'alimentation CC.
3. Connectez la pince rouge (positive) à la borne positive en dernier.
Les pinces doivent être déconnectées dans l'ordre inverse.
Chassis
Green
Red
Black
A
Flat
1
2
3
Châssis
Vert
Noir Rouge
Appartement
AVERTISSEMENT
ATTENTION
DANGER
