11 310746F
FINEX HVLP AND CONVENTIONAL SPRAY GUNS
Entretien
Préparation
1. Rincer et nettoyer le pistolet avant un entretien. Voir page 9.
2. Observer Procédure de décompression, page 7.

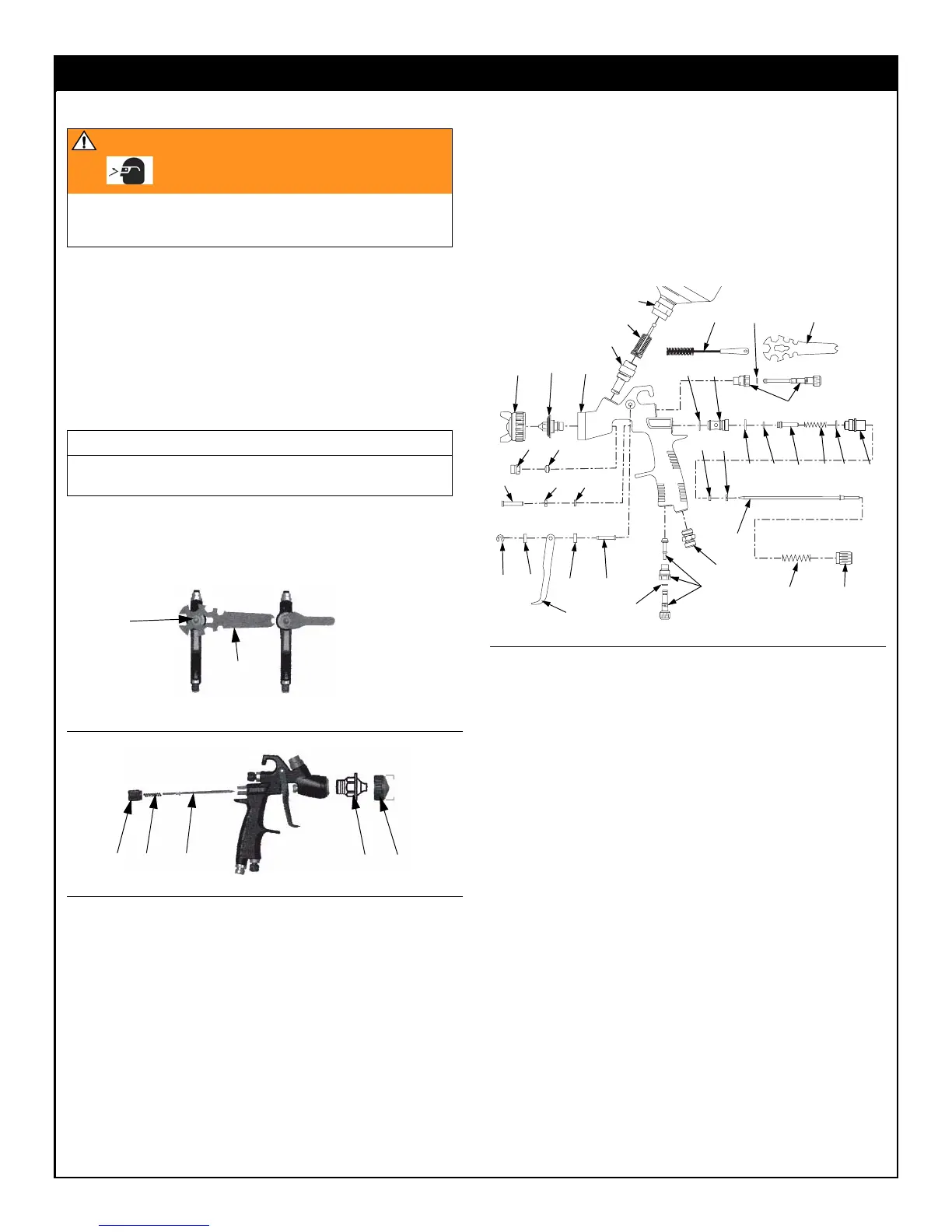

Chapeau d’air, buse et pointeau
1. Dévisser le chapeau d’air (1). FIG. 6.
2. Actionner le pistolet pendant le démontage de la buse (2)
à l’aide de la clé (27). Voir F
IG. 5.
3. Enlever le bouton de réglage produit (20) et le ressort (19).
F
IG. 6.
4. Sortir le pointeau (18) par l’arrière du pistolet.
Vanne d’air et joints du pointeau
1. Enlever le circlip (26), les joints (24), la broche (25) et la
gâchette (23). F
IG. 7.
2. Enlever l’écrou du presse-étoupe (4) et le joint (3).
3. Enlever l’axe (8) de la vanne d’air.
4. Démonter le raccord (17) avec une clé Allen (FX100 : 8 mm,
FX200/300 : 9 mm).
5. Enlever les joints toriques (13, 10) et le support (9)
du raccord (17).
6. Enlever le ressort (16), le piston (14) et le joint torique (10).
7. Enlever le siège (12) de la vanne d’air avec le joint
torique (13) et le joint (11).
8. Enlever le joint torique (10) et la bague d’arrêt (9).
9. Remplacer les pièces si nécessaire.
10.Réassembler dans l’ordre inverse. Lubrifier le pointeau et les
joints toriques. Serrer les supports des garnitures des joints
toriques (9) pour obtenir un mouvement souple de la tige
de soupape d’air (8) et du piston de soupape d’air (14).
Un serrage EXAGÉRÉ des supports des garnitures (9)
des joints toriques ralentit le temps de réaction du pointeau
ou coince la gâchette du pistolet. Veiller à appuyer sur la
gâchette après avoir placé la buse (2).
Caractéristiques techniques
MISE EN GARDE
Observer la Procédure de décompression à chaque arrêt
de la pulvérisation et avant tout nettoyage, contrôle ou entre-
tien du matériel. Lire les mises en garde de la page 8.
ATTENTION
Actionner le pistolet et utiliser la clé (27) à chaque serrage
ou démontage de la buse (2) afin d’éviter tout dommage.
FIG. 5
F
IG. 6
OUI NON
2
27
1220 19 18
F
IG. 7
Pression d’air de service maximum 100 psi (0,7 MPa, 7 bars)
Pression d’arrivée
d’air HVLP maximum
29 psi
(0,2 MPa, 2 bars)
Plage de températures de
produit et d’air de service 32–109° F (0–43° C)
Poids
FX100 14 oz. (40 g)
FX200 24 oz. (68 g)
FX300 24 oz. (68 g)
Arrivée d’air Filetage composé
1/4–18 npsm (R1/4–19)
Pièces en contact avec le produit Aluminium, acier inox,
laiton, PTFE
Caractéristiques sonores
FX100 Pression sonore
Puissance sonore
64,08 dB(A)
73,97 dB(A)
FX200 Pression sonore
Puissance sonore
79,01 dB(A)
88,91 dB(A)
FX300 Pression sonore
Puissance sonore
72,98 dB(A)
82,88 dB(A)
Consommation d’air
FX100 4,9 cfm à 29 psi
(200 kPa, 2 bars)
FX200 11,9 cfm à 41 psi
(283 kPa, 2,8 bars)
FX300 11,4 cfm à 29 psi
(200 kPa, 2 bars)
7
19*
9*
10*
11* 12
13* 10* 14 16* 17
10*
9*
18
20
2524
23
24
26*
8
3*
4
21
5
TI5088B
6
30
28 27
21
22
15*
13*
15*
29
PISTOLETS FINEX HVLP ET CLASSIQUES
