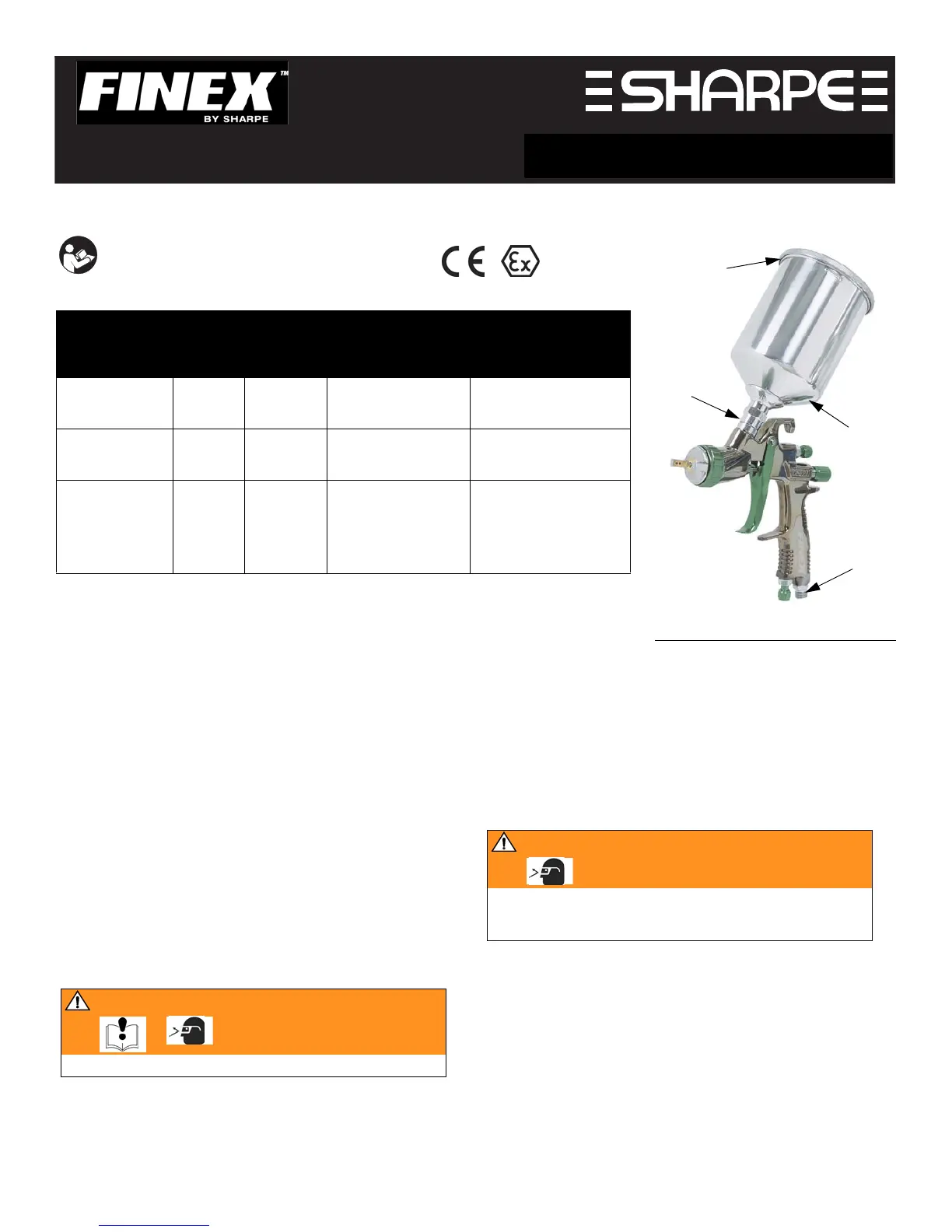

Finex FX300 - Installation; Procédure de Décompression

THE SPRAY GUN PEOPLE
FOR PRODUCT INFORMATION CALL:
1-800-742-7731
SHARPE: P.O. Box 1441 Minneapolis, MN 55440-1441
1-800-742-7731, www.sharpe1.com
310746 4/2004, Rev. F 5/2007
Pistolets à gravitation et pistolets de pulvérisation
pneumatiques grand volume basse pression (HVLP)
*Pression maximale compatible HVLP
Instructions de sécurité importantes
Lire toutes les mises en garde et instructions
de ce manuel. Sauvegarder ces instructions.
Modèle
Réfé-
rence
No
Diamètre
pointeau/
buse
Pression d’air de
service maximum
Pression d’arrivée
d’air maximale
conseillée
FX100
Mini-HVLP
248752 1,0
100 psi
(0,7 MPa, 7 bars)
29 psi
(0,20 MPa, 2,0 bars)*
FX200
Conventionnel
248753 1,4
100 psi
(0,7 MPa, 7 bars)
60 psi
(0,41 MPa, 4,1 bars)248754
1,8
FX300
HVLP
248755 1,3
100 psi
(0,7 MPa, 7 bars)
29 psi
(0,20 MPa, 2,0 bars)*
248756 1,4
248757 1,5
248758 1,8
FIG. 1
21
30
6
A
Installation
1. Monter le régulateur de pression d’air sur la tuyauterie
d’alimentation pneumatique pour réguler la pression d’air.
2. Installer une vanne d’arrêt d’air en aval du régulateur d’air
pour couper l’arrivée d’air au pistolet.
3. Brancher une alimentation d’air propre, filtré et sec.
4. Brancher l’alimentation d’air sur l’entrée d’air du pistolet (21).
F
IG. 1. Brancher l’autre extrémité sur la vanne d’arrêt.
5. Monter un filtre à produit (29) sur l’arrivée de produit (6).
Voir page 12.
6. Visser le réservoir par gravité (30).
7. Enlever le couvercle du réservoir (A) et remplir le réservoir
de solvant de rinçage lors de la première utilisation de
l’équipement.
Rinçage du pistolet
Rincer le pistolet avant toute utilisation. Utiliser un solvant
compatible avec le produit pulvérisé et avec les pièces du
pistolet en contact avec le produit. Utiliser la pression la plus
faible possible et pulvériser le produit dans un récipient
métallique à déchets mis à la terre.
Après le rinçage, observer la Procédure de décompression.
Procédure de décompression
1. Couper l’alimentation d’air du pistolet.
2. Actionner le pistolet en le tenant dans un récipient métallique
à déchets mis à la terre.
MISE EN GARDE
Lire les mises en garde, page 8.
MISE EN GARDE
Observer la Procédure de décompression à chaque arrêt
de la pulvérisation et avant tout nettoyage, contrôle ou entre-
tien du matériel. Lire les mises en garde de la page 8.
POUR TOUT RENSEIGNEMENT SUR LE PRODUIT, APPELER:
1-800-742-7731
II 2 G
