FINEX HVLP AND CONVENTIONAL SPRAY GUNS

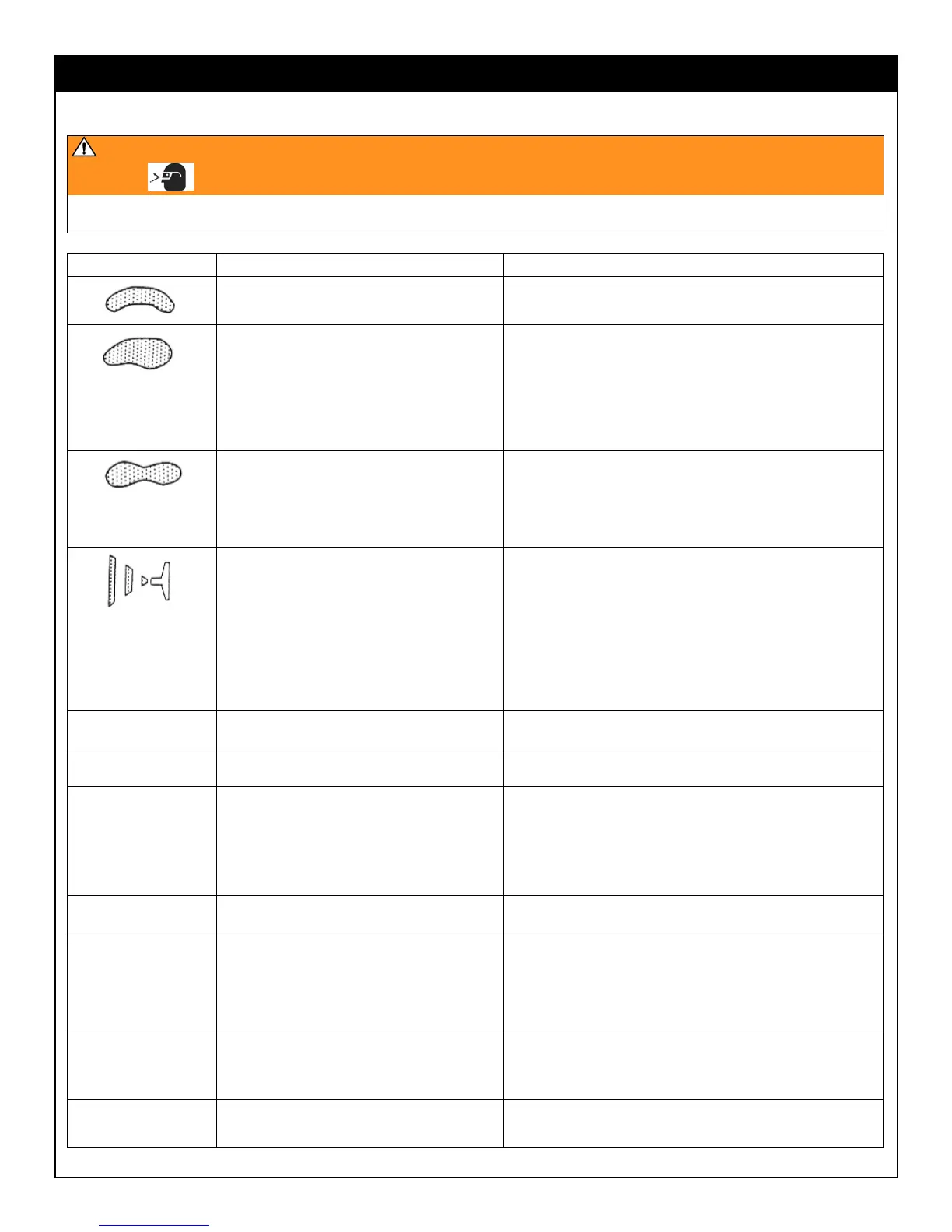

Localización de averías
ADVERTENCIA
Siga Procedimiento de descompresión, página 13, antes de realizar la localización de averías o revisar el equipo.
Lea las advertencias, página 14.
Problema Causa Solución
Un lado del cabezal de aire (1) está sucio o atas-
cado
Limpie los orificios del cabezal de aire. Vea la página 15. Sople aire
por los orificios hasta que estén limpios. Si los orificios del cabezal
de aire están dañados, reemplace el cabezal de aire.
a. Afloje el cabezal de aire (1). a. Apriete.
b. Cabezal de aire (1) o boquilla de fluido (2)
secos o dañados.
b. Gire el cabezal de aire 180°.
Si el chorro sigue el cabezal de aire, el problema está en el
cabezal de aire. Límpielo e inspecciónelo. Vea la página 15.
Si el chorro no es correcto, reemplace el cabezal de aire.
Si el chorro no sigue el cabezal de aire, el problema está en la
boquilla de fluido. Límpiela e inspecciónela. Vea la página 15.
Si el chorro no es correcto, reemplace la boquilla.
a. Presión del aire de pulverización demasiado
alto.
a. Reduzca la presión de aire.
b. Se pulveriza un material poco viscoso con un
chorro demasiado ancho.
b. Aumente el control del material girando la perilla de ajuste del
fluido (20) hacia la izquierda, mientras reduce la anchura del
chorro girando la perilla de ajuste (7) hacia la derecha.
O aumente la viscosidad del material.
Entra aire en la corriente de pintura.
a. La copela está casi vacía. a. Llene la copela.
b. Empaquetadura de la aguja seca (3). b. Afloje el asiento de la empaquetadura (4) y eche unas gotas de
aceite de máquina en la empaquetadura (3). Vuelva a apretar el
asiento (4).
c. La boquilla de fluido (2) está demasiado floja. c. Apriete.
d. Material seco entre la boquilla (2) y el cuerpo
de la pistola.
d. Limpie la boquilla y la parte delantera de la pistola.
Vea la página 15.
e. Junta de la aguja dañada e. Reemplace el sello. Vea la página 17.
Otros problemas del
chorro de pulverización
a. La pistola no está bien ajustada. a. Vea la página 15.
b. Aguja lenta (18). b. Limpie y lubrique.
Incapaz conseguir un
chorro redondo
La perilla de ajuste del chorro (7) no asienta
correctamente.
Limpie o reemplace la perilla.
No pulveriza. a. No llega presión de aire a la pistola a. Inspeccione el suministro y las líneas de aire.
b. Copela vacía. b. Llene la copela.
c. Se ha girado la perilla de ajuste del fluido (20)
demasiado hacia la derecha.
c. Perilla de ajuste (20) hacia la izquierda.
d. Fluido demasiado espeso para la alimentación
por gravedad.
d. Diluya el material.
Fugas de fluido por la tu-
erca prensaestopas (4).
a. Tuerca prensaestopas (4) floja. a. Apriete, pero no tan fuerte como para agarrotar la aguja.
b. Empaquetadura (3) desgastada o seca. b. Lubrique o reemplace.
Goteo por la boquilla
de fluido (2).
a. Empaquetadura seca (3). a. Lubricar.
b. Aguja lenta (18). b. Limpie y lubrique.
c. Tuerca de la empaquetadura (4) demasiado
apretada
c. Aflojar.
d. Boquilla o aguja de fluido desgastada. d. Reemplace.
Acabado fino, rugoso. a. La pistola se mantiene demasiado lejos de la
superficie.
a. Mantenga la pistola a aproximadamente 150-200 mm
(6-8 pulgada) de la superficie.
b. El ajuste de la presión del aire de atomización
es demasiado alto
b. Reduzca la presión de aire.
Acabado espeso, con
hoyuelos (parecido a la
piel de naranja)
La pistola está demasiado cerca de la superficie. Mantenga la pistola a aproximadamente 150-200 mm (6-8 pulgada)
de la superficie.
Salpicaduras
