INSTALLATION DU FOUR
Ce four ne peut pas être installé correctement sans consulter les instructions de montage
imprimées sur les deux gabarits.
Lisez et suivez les informations de montage imprimées sur les gabarits pour l’armoire
supérieure et le mur.
Plaque de montage
Étape
1
A
C
C
B
C
C
Orifice pour le
cordon d'alimentation
Conduit de la maison
Plaque de montage

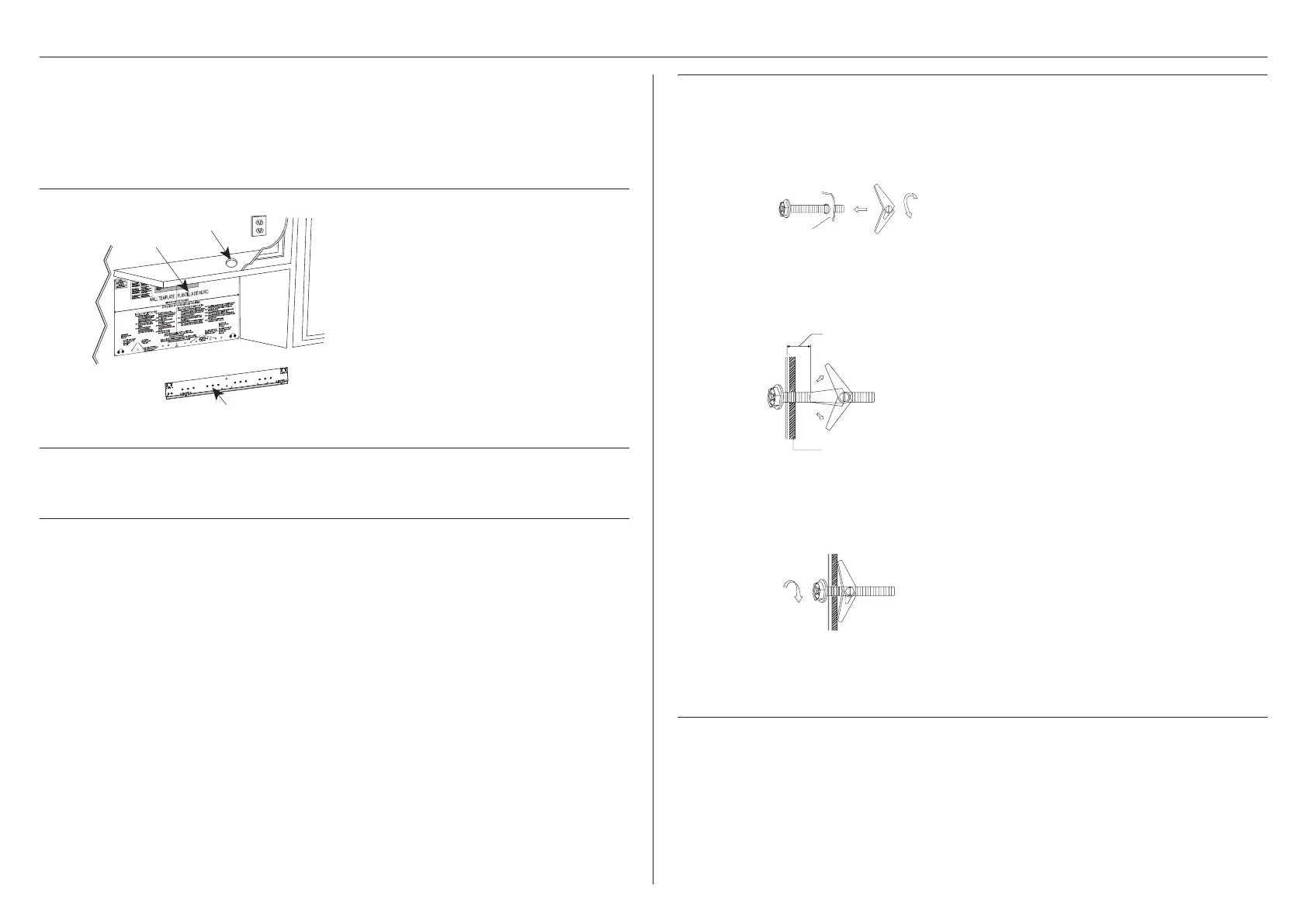

Figure 18
Position de montage
z
Tracez une ligne le long du centre des
montants.
Voir Construction du mur, page 4.
z
Tracez une ligne verticale sur le mur au
centre de l’espace de 30 po.
Voir la figure 18.
Remarque : Utilisez le
PLATEAU DU MUR pour
le mur arrière. Reportez-vous au PLATEAU
DU MUR
avant de poursuivre. L’installation
de ce produit nécessite le concours de deux
personnes.
Étape
2
Perçage des trous
Reportez-vous au
PLATEAU DU MUR.
Étape
3
Plaque de montage
Figure 19
Serrage des vis
Pour fixer la plaque de montage au mur,
utilisez les ensembles de boulon à ailettes et/
ou les vis tire-fond :
z
Insérez les boulons à travers la plaque de
montage aux emplacements déterminés
et ajoutez les ailettes à ressort.
Voir la figure 19.
Assurez-vous de laisser un espace d’au
moins l’épaisseur du mur entre la plaque
de montage et la fin de l’écrou à ailettes
(en position fermée). Si vous ne laissez
pas cet espace, l’écrou à ailettes ne pourra
pas s’ouvrir de l’autre côté du mur.
Cloison sèche
Espace plus grand que
l’épaisseur du mur
Figure 20
z
Mettez en place la plaque de montage
sur le mur et insérez les boulons à ailettes
assemblés dans les trous percés dans le
mur ou commencez à visser les vis tire-
fond dans le(s) montant(s) du mur.
Voir la Figure 20.
Figure 21
z
Fixez la plaque de montage au mur en
serrant les boulons à ailettes ou les vis
tire-fond. Voir la figure 21.
z
Percez un ou des trous de 3/16 po de
diamètre dans le ou les montants pour
le(s) vis tire-fond.
Qu’il devrait y avoir au moins une
vis tirefond dans un montant. Pour
déterminer l’emplacement des montants,
consultez construction du mur.
z
Serrez la/les vis tire-fond dans le(s)
montant(s).
