31
INSTRUCTIONS D’INSTALLATION
F
B
A
C
D
E
G
H
MISE EN GARDE :
91,5 cm/ (36 po) min.
des matériaux
combustibles

à la surface de
cuisson

Tel que déni dans le « National Fuel Gas Code » (norme ANSI Z223.1 dernière édition)
Le niveau des surfaces horizontales de la garniture de la cuisinière (table de cuisson) ne doit
pas être inférieur au niveau du comptoir.
REMARQUE : Voir les recommandations du fabricant en ce qui concerne les dimensions des
conduits.
alimentation
électrique
et en gaz
I
A 45,7 CM 18 PO MIN.
B 33 CM 13 PO MAX.
C 14,3 CM 55/8 PO MIN. JUSQU’AUX MATÉRIAUX
COMBUSTIBLES POUR LE CDU365
14,4 CM 511/16 PO MIN. JUSQU’AUX
MATÉRIAUX COMBUSTIBLES POUR LE CDU
304 D 50,2 CM 193/4 PO PROFONDEUR
E 88,3 CM 343/4 PO POUR LE CDU365
72,7 CM 285/8 PO POUR LE CDU304
F LARGEUR DE HOTTE 91,4 CM 36 PO
MIN. POUR CDU365
LARGEUR DE HOTTE 76,2 CM 30 PO
MIN. POUR CDU304
G 6,35 CM 21/2 PO
H 12,7 CM 5 PO
I 45,72 CM 18 PO
US
CA
FR

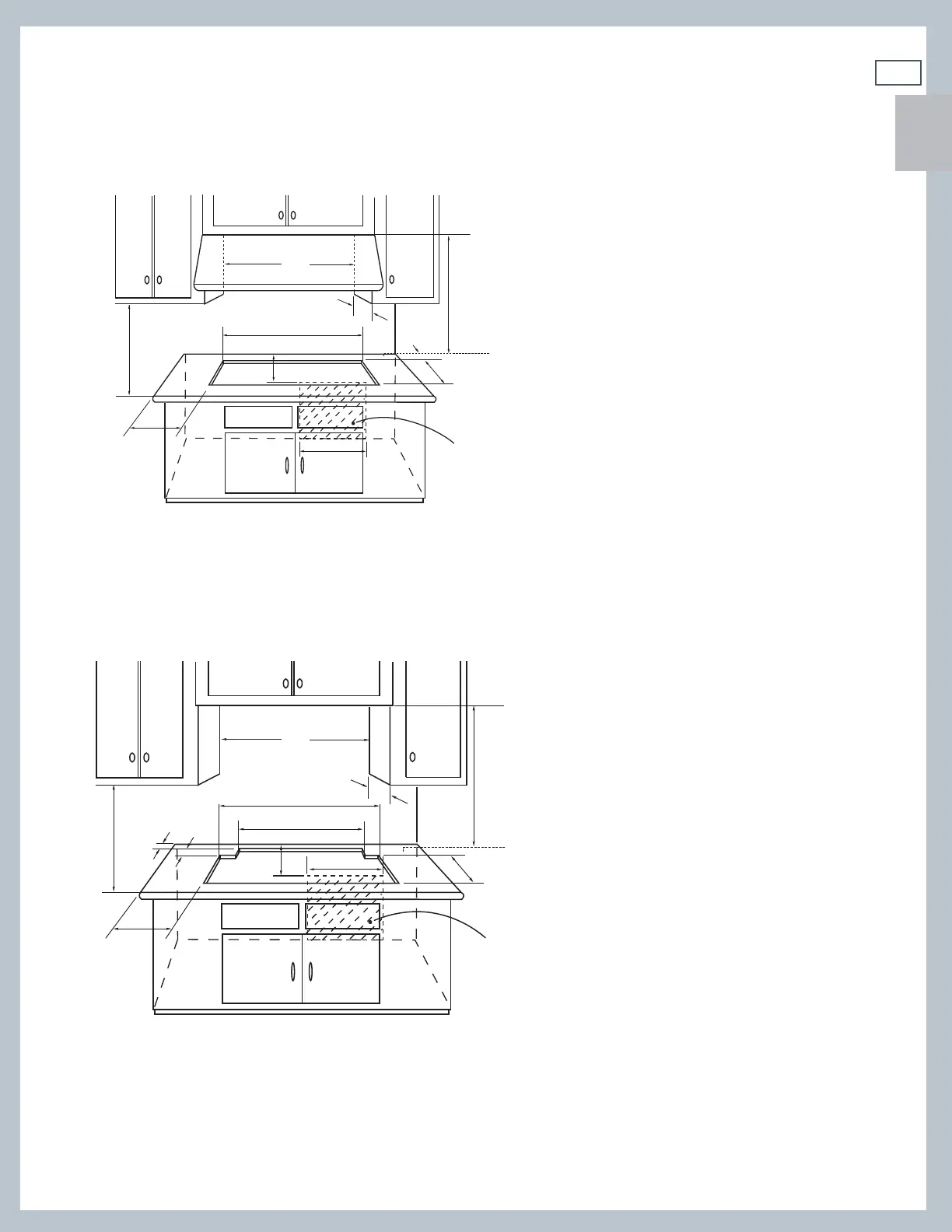

DIMENSIONS DE DÉCOUPE ET DE BOÎTIER
DANS LE CAS D’UNE INSTALLATION AVEC UN SYSTÈME DE VENTILATION PAR ASPIRATION DESCENDANTE
DCS DD36 OUR DD30
B
A
C
D
E
F
G
H
K
I
J
MISE EN GARDE :
91,5 cm/ (36 po) min.
des matériaux
combustibles
à la surface de
cuisson
alimentation
électrique
et en gaz

Tel que déni dans le « National Fuel Gas Code » (norme ANSI Z223.1 dernière
dition)
e niveau des surfaces horizontales de la garniture de la cuisinière (table de
uisson) ne doit pas être inférieur au niveau du comptoir.
R
EMARQUE : Voir les recommandations du fabricant en ce qui concerne les
d
imensions des conduits.
R
EMARQUE : Dans le cas de l'installation d'une table de cuisson de 30 po (76,2cm)
d
otée d'un système de ventilation par le bas (DD-30SS), prévoyez une profondeur
d
'armoire de 66 cm (26 po) minimum.
A 45,7 CM 18 PO MIN.
B 33 CM 13 PO MAX.
C 14,3 CM 55/8 PO MIN. JUSQU’AUX MATÉRIAUX
COMBUSTIBLES POUR LE CDU365
14,4 CM 511/16 PO MIN. JUSQU’AUX MATÉRIAUX
COMBUSTIBLES POUR LE CDU304
D 50,2 CM 193/4 PO PROFONDEUR
E 88,3 CM 343/4 PO POUR LE CDU365
72,7 CM 285/8 PO POUR LE CDU304
F 331/2 PO DE LARGEUR POUR LE DD36
271/2 PO DE LARGEUR POUR LE DD30
G 1,3 CM 1/2 PO MIN.
H 6,67 CM 25/8 PO
I 22,86 CM 9 PO
J 67,3 CM 261/2 PO
K MIN. 91,4 CM 36 PO POUR LE CDU365
MIN. 76,2 30 PO POUR LE CDU304
DANS LE CAS D’UNE INSTALLATION AVEC UNE HOTTE DE VENTILATION
