15

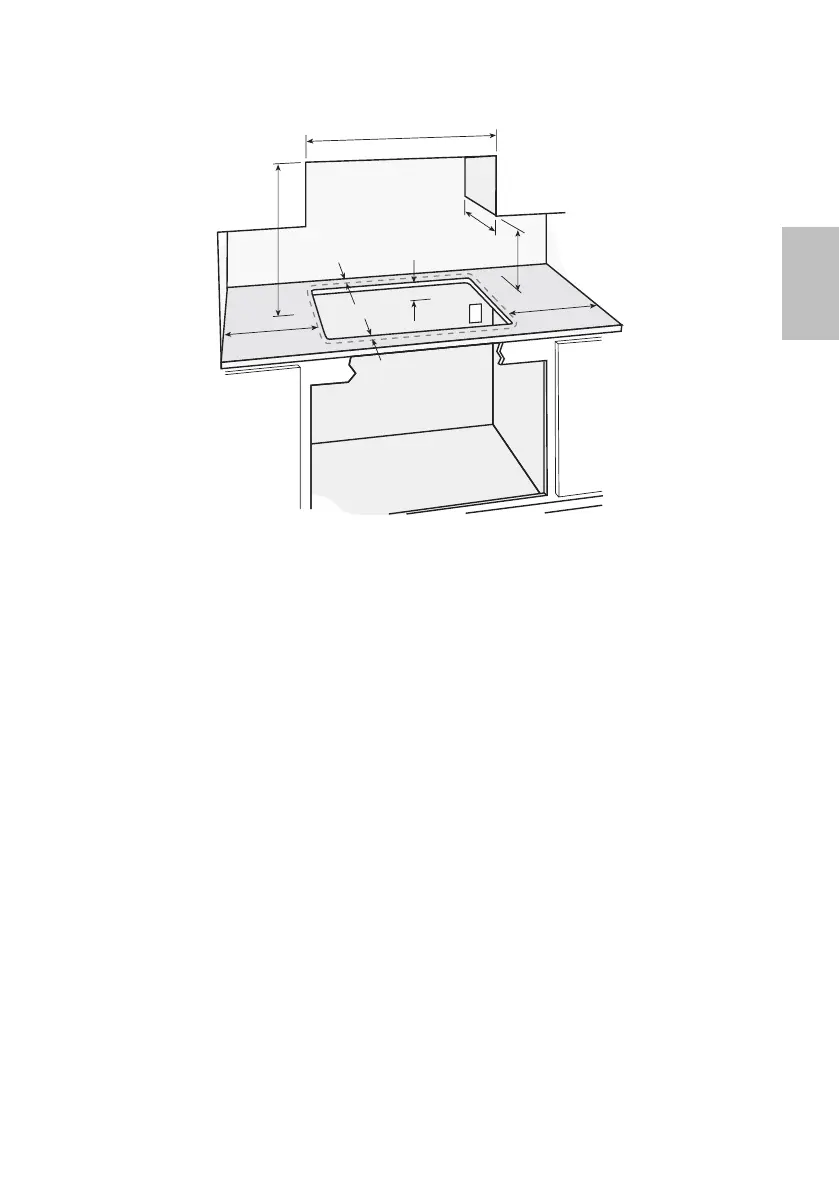

Dimensiones y distancias de separación
ES
a 36” = Distancia horizontal mínima entre alacenas elevadas instaladas a cada lado de este producto.
b 30” = Separación mínima de superficie combustible centrada por encima de la parrilla.
c 13” = Profundidad máxima total de alacena elevada.
d 18” = Separación mínima de la superficie de la mesa a la alacena elevada.
e 4” (GC36) o 1
1
/
2
(GC912 y GC912M) = Separación mínima de la parrilla a la pared izquierda.
f 1” = Separación mínima de la parrilla a la pared derecha.
g 1
1
/
2
” (GC36) o 1
1
/
4
(GC912 y GC912M) = Separación mínima de la parrilla a la pared posterior.
h 2
1
/
2
” (GC36) o 1
1
/
4
(GC912 y GC912M) = Distancia mínima desde el borde delantero de la
superficie al borde delantero del aparato. Cuando esto reduce la distancia entre el borde
posterior del aparato y la pared adyacente a menos del mínimo de 11/2” (GC36) o 11/4”
(GC912 y GC912M), esta pared debe ser de material no combustible (vea la nota al pie).
i 2
3
/
8
” (GC36) o 3
5
/
16
(GC912 y GC912M) = Separación mínima desde la parte inferior de la
superficie a cualquier superficie combustible.
j 30” = Distancia máxima al tomacorriente a tierra más cercano desde el centro de la parrilla. El
cable de alimentación no debe tocar ninguna superficie de metal caliente.
Material no combustible
Los materiales no combustibles recomendables son: lámina aislante de combustión lenta de
1/4” (6mm) recubierta por lo menos con una lámina de acero MSG No. 28, acero inoxidable de
0,015” (0,4mm), aluminio de 0,024” (0,6mm), o cobre de 0,020” (0,5mm).
b
i
e
g
d
j
f
a
c
h
