Manual FlexTherm Eco
19

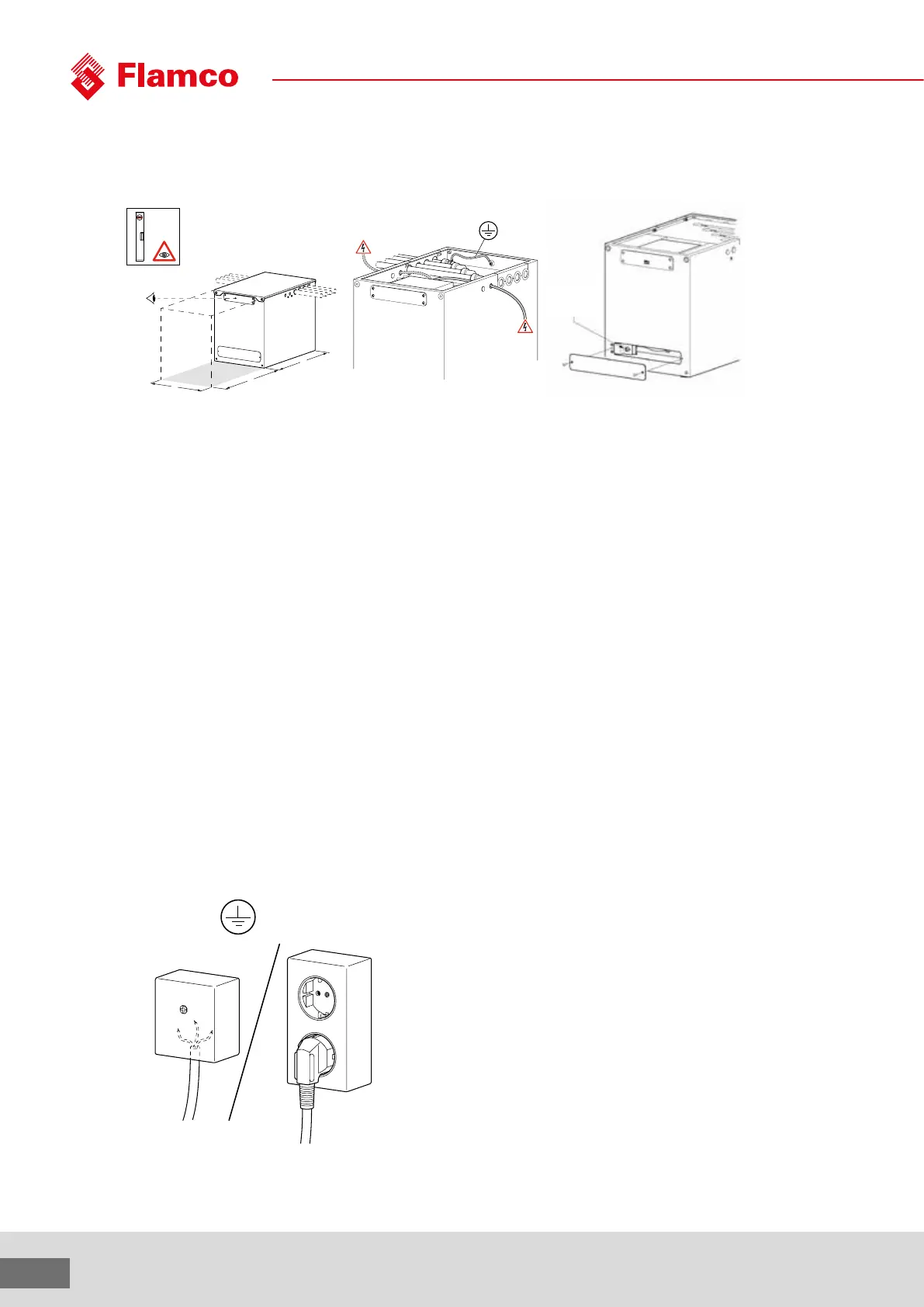

Afbeelding 5.1: FlexTherm Eco direct elektrisch verwarmde batterij
b
l
l
Over-
verhittings
thermostaat
5.2 FlexTherm Eco E opslag
5.2.1 Netleidingen voor koud en warm water
De FlexTherm Eco E opslag is ontworpen voor de productie van warm water in woningen en wordt direct verwarmd door middel van
elektriciteit. Deze warmteopslag is daarom gelijkwaardig aan directe elektrisch verwarmde warmwaterboilers. De algemene eisen voor het
ontwerp van het warmwaternetwerk worden in paragraaf 4 van dit document gegeven.
a. Leidingaansluitingen - Alle modellen uit deze serie: 22mm koper.
b. Beide warmtewisselaars moeten tijdens de toepassing worden aangesloten en met water worden gevuld, zie ook paragraaf 4.
c. Voor de minimale en maximale operationele druk zie het technische gedeelte en punt 4.1.
6. Elektrische bedrading
6.1 Warmteopslag voorzien van elektrisch element
De warmteopslag wordt geleverd met een FlexTherm Eco_A2_ET interne controlebox.
Neem contact op met Flamco als uw toepassing niet wordt vermeld en u niet zeker weet hoe u verder moet gaan.
Stroomvoorziening - Elektrische warmwaterbolier
Voer de netvoedingskabel (16A, minimaal 2,5mm2 CSA) van de lokale 2-polige isolator naar de warmteopslag-regelaar (zie afbeelding 6.1)
en sluit hem aan.
• Bruin (Live): Terminal 4 en Terminal 1 (Live)
• Blauw (Neutraal): Terminal 5 en Terminal 2 (Neutraal)
• Groen/geel (Aarde): Terminal 6 (Aarde)
Afbeelding 6.1: Bedrading voor elektrische warmwaterboilers
16 Amp
230 V
