We reserve the right to change designs and technical specifications of our products.
3. FlexTherm Eco_A2_ET Steuerung
3.1 Beschreibung
Die FlexTherm Eco_A2_ET Steuerung ist im Gerät integriert. Die Steuerungsparameter können vor Ort geändert werden.
Die Ausführungen der für die verschiedenen Wärmespeichertypen verfügbaren Steuerungen sind nachstehend beschrieben.

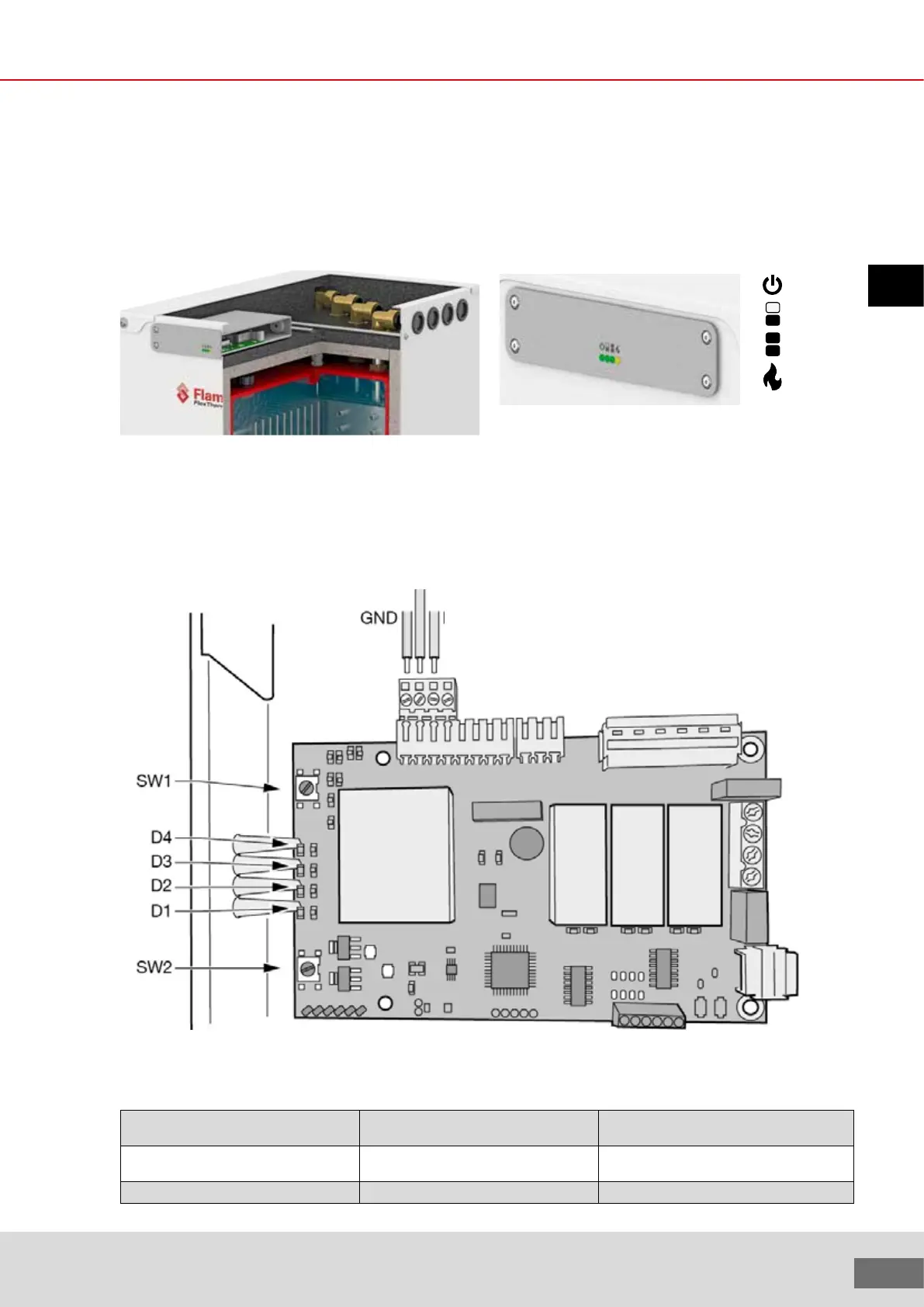

Abbildung 3.1: Steuerung im FlexTherm Eco
>50%
>100%
Heizung
3.2 Übersicht über die PCB
In der nachstehenden Abbildung sind die Anordnung der Schalter und LED sowie die Verdrahtungsanschlüsse für den Fernbedienungseingang
über den 4-poligen Steckverbinder dargestellt.
Tabelle 3.1: Steuerungsanschlüsse
5-V-Eingang/Ausgang 2 J1.6 (FV) Masseanschluss für getaktete Boost-Funktion
(User-Schalter)
5-V-Eingang/Ausgang 1 J1.7 (FT) Masseanschluss für Steuerelement (PV-
Wechselrichter)
Masse J1.8 (Masse) Masse für E/A-Signale
Fernsteuerungseingang
Boostschalter-Eingang
