3. Régulateur FlexTherm Eco_A2_ET
3.1 Description
Le régulateur FlexTherm Eco_A2_ET est logé dans l‘appareil. Les paramètres du régulateur peuvent être modifiés sur place.
Les variantes des boîtiers de commande disponibles pour s‘adapter aux diérents types d‘accumulateurs de chaleur sont décrits
ci-dessous.

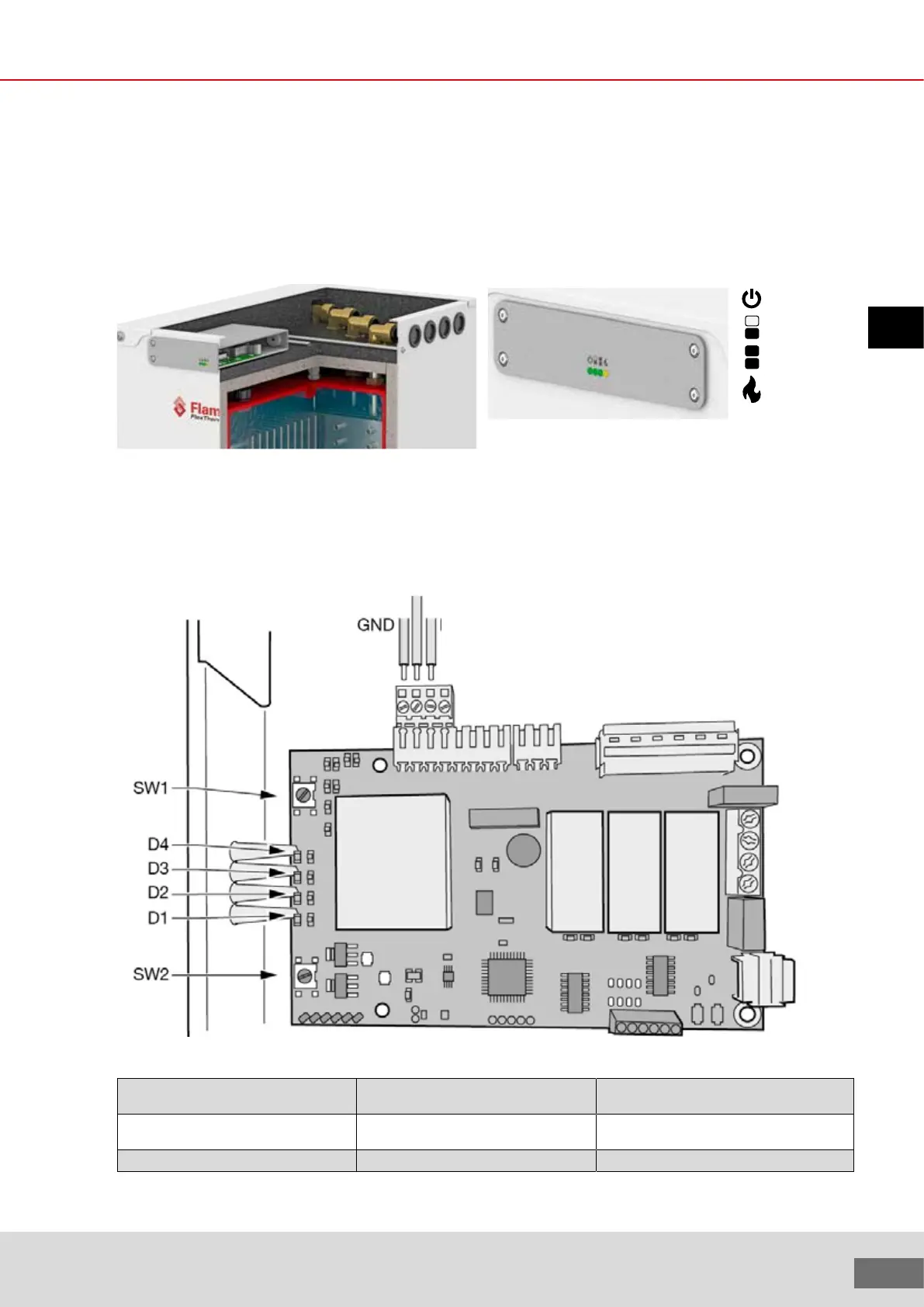

Illustration 3.1 : Régulateur dans les unités FlexTherm Eco
Puissance
>50%
>100%
Chauage
3.2 Identification du circuit imprimé
L‘emplacement des interrupteurs et des DEL est indiqué sur l‘illustration ci-dessous. Les connexions de câblage pour l‘entrée de la
télécommande sont illustrées, à l‘aide du connecteur enfichable à 4 voies.
Tableau 3.1 : Raccordements du régulateur
Entrée/sortie 5V 2 J1.6 (FV) Raccordement à GND pour un boost temporisé
(commutateur utilisateur)
Entrée/sortie 5V 1 J1.7 (FT) Raccordement à GND pour commander
l'élément (onduleur PV)
GND J1.8 (GND) Masse pour signaux d'entrée/sortie
Entrée de télécommande
Entrée commutateur de
suralimentation
