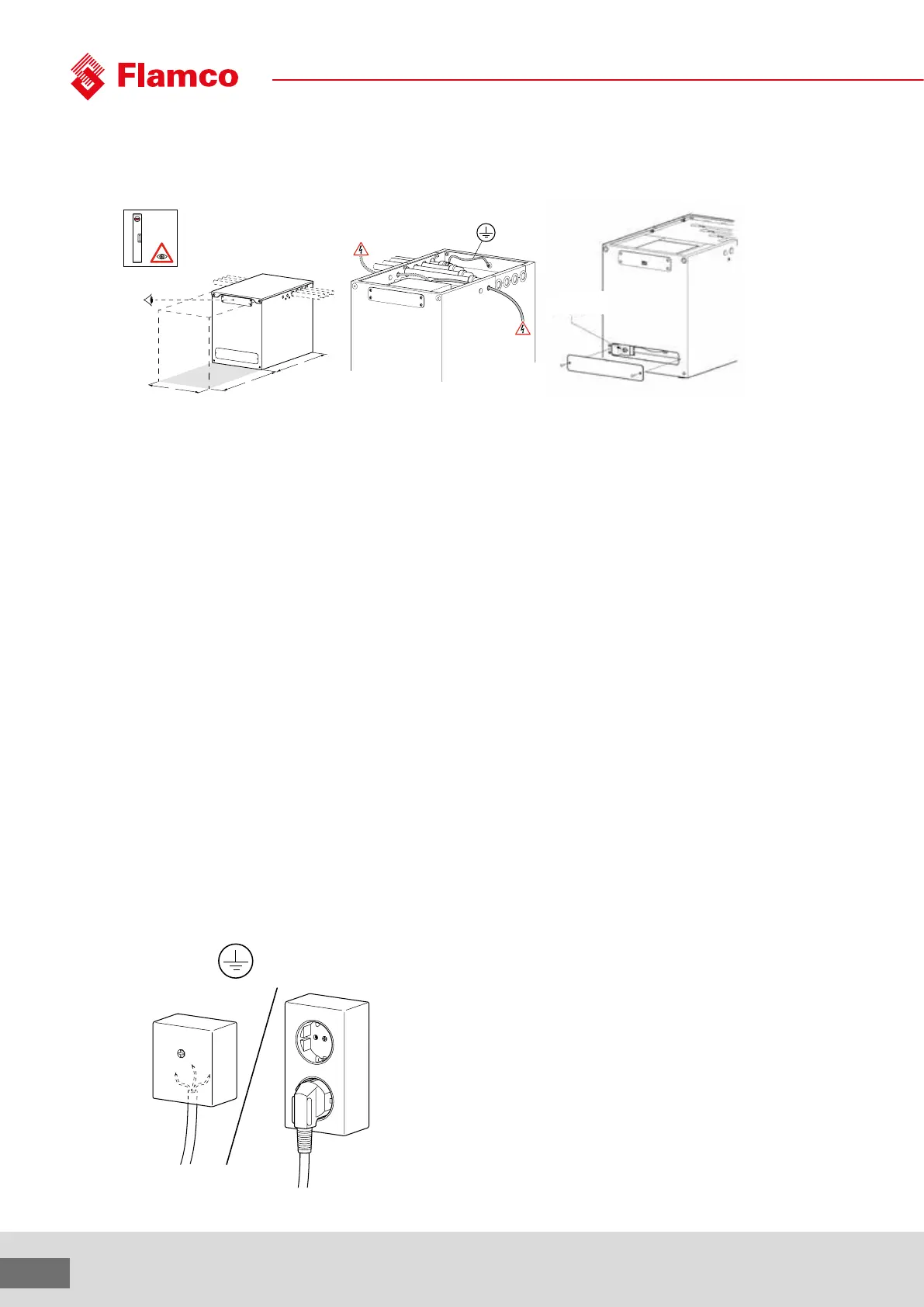

Illustration 5.1 : Batterie à chauage électrique direct FlexTherm Eco
b
l
l
5.2 Accumulateur FlexTherm Eco E
5.2.1 Approvisionnement en eau froide et en eau chaude du réseau
Les accumulateurs FlexTherm Eco E sont conçus pour la production d‘eau chaude dans les habitations et sont chaués directement à
l‘électricité. Par conséquent, ces accumulateurs de chaleur sont équivalents aux ballons d‘eau chaude à chauage électrique direct. Les
exigences générales pour la conception d‘un réseau d‘eau chaude sont données à la section 4 du présent document.
a. Raccords de tuyauterie - Tous les modèles de cette gamme : 22 mm de cuivre.
b. Les deux échangeurs de chaleur doivent être raccordés et remplis d’eau pendant l’application ; voir également le chapitre 4.
c. Pour les pressions de service minimales et maximales, voir la section technique et la section 4.1.
6. Câblage électrique
6.1 Accumulateur de chaleur équipé d‘un élément électrique
L‘accumulateur de chaleur sera fourni avec un boîtier de contrôle interne FlexTherm Eco_A2_ET.
Veuillez contacter Flamco si votre application n‘est pas couverte et si vous ne savez pas comment procéder.
Alimentation secteur - Chaue-eau électrique à accumulation
Branchez et reliez le câble d’alimentation secteur (16 A, minimum 2,5 mm2 CSA) de l’isolateur local bipolaire au régulateur d‘accumulation de
chaleur, comme montré dans l‘illustration 6.1.
• Marron (sous tension) : Borne 4 et borne 1 (sous tension)
• Bleu (neutre) : Borne 5 et borne 2 (neutres)
• Vert/Jaune (terre) : Borne 6 (terre)
Illustration 6.1 : Câblage pour applications de chaue-eau à accumulation électrique
16 Amp
230 V
Installation et mode d’emploi
35
Thermostat
de surchaue
