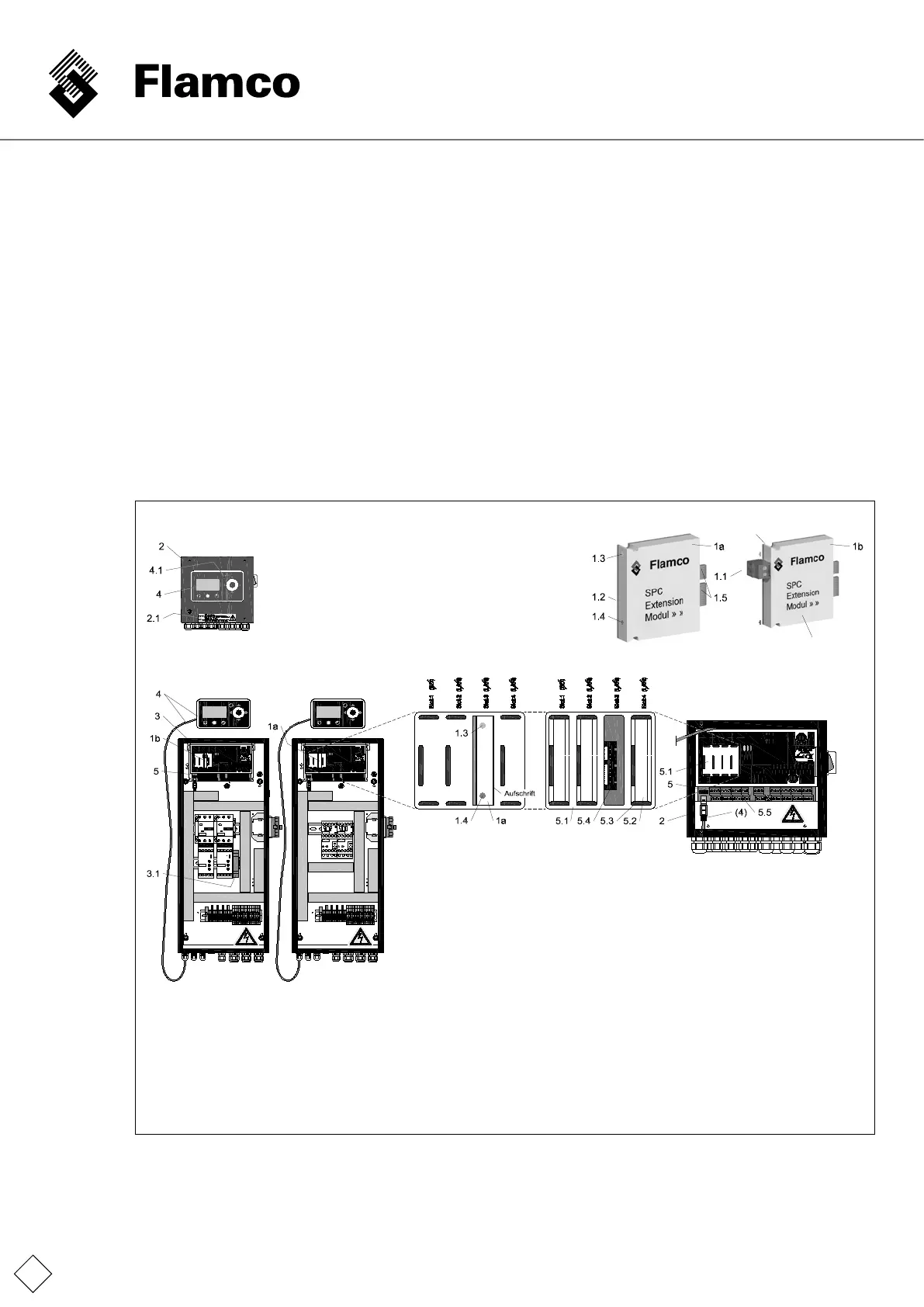

2. Ausrüstung, Modul-Installation.
Erstausrüstung:DasModulistBestandteilderSteuerungzurFremddruckhaltung(Bild1;3;8).Ergänzungsausrüstung:Die
VerpackungseinheitenthältdiePos.1a(Bild4),dieLeistungenzuBild7;8sindausschließlichnachSpannungsfreischaltungauszuführen.
FürdieAnwendungderSteuerungenzumBetriebüber3Phasen(SPCx-hw)undderErstausrüstungmitPhasenwächteristdie
ExtensionPos.1b(Bild2;5)enthalten.DerBuchsen-Stecker(Pos.1.1)istindiesemFallinstallierterSignaleingang(zusätzlicheFunktion).
1a SPC Extension Modul, Inhalt / Druck analog.
1b SPC Extension Modul, Inhalt / Druck analog,
Phasenwächter.
1.1 Buchsen-Stecker, konturcodiert; Signaleingang
Phasenwächter.
1.2 KennzeichnungVersion,Rückseite:SPC_ANA_V(...).(...).
1.3 LEDgrün,Gehäusedurchleuchtend(Funktion).
1.4 LEDrot,Gehäusedurchleuchtend(Störung).
1.5 Steckerleiste
2 Steuerung SPCx-lw
2.1 Kennzeichung, Hinweis: Achtung, gefährliche Spannung!
Nur vom Fachpersonal zu öffnen. Vor dem Öffnen des
Gerätes spannungsfreischalten.
3 Steuerung SPCx-hw.
3.1 Phasenwächter
4 SPC Terminal
4.1 Sensortaste: “Aufruf Störungsanzeige”, aktiv nach
Hinterleuchtung rot ein.
5 Steuerung SPCx.
5.1 Steckerfeld Slot 1...4.
5.2 Sollbruchfeld
5.3 Öffnung Sollbruchfeld.
5.4 Steckerbuchse Slot 3.
5.5 Klemmen Schutzkleinspannung.
Griffmulde
Bild 8
SPC Extension Modul, Inhalt
/ Druck analog über den
geöffneten Slot 3 senkrecht
einstecken(Steckerleistein
SteckerbuchsebisEndstellung).
Bild 7
Sollbruchfeld Slot 3 mit
Hilfswerkzeug entfernen
(RestmaterialanBruchstelle
beseitigen).
Bild 6
SPCx-lw; Darstellung ohne
Steuerungsdeckel mit Terminal und
Kennzeichnung(demontiert).
Bild 4
Bild 5
AufschriftBild 1
SPCx-lw
Bild 2
SPCx-hw; Darstellung
ohne Steuerungsdeckel mit
Kennzeichnung(demontiert).
Ausrüstungsbeispiel: Sanftstart,
2 Motore; Phasenwächter /
Analog.
Bild 3
SPCx-hw; Darstellung
ohne Steuerungsdeckel mit
Kennzeichnung(demontiert).
Ausrüstungsbeispiel: Direktstart
2 Motore.
