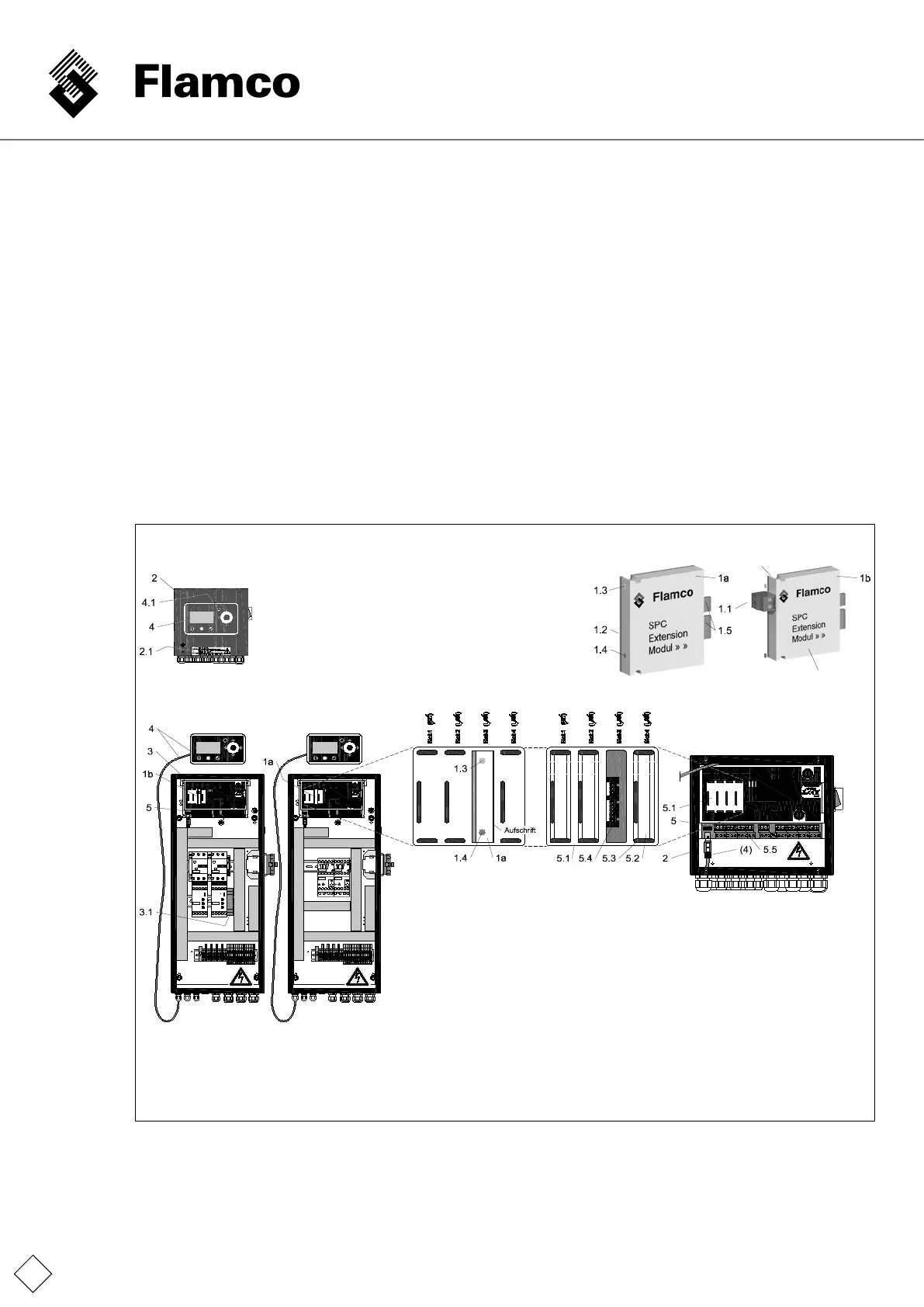

2. Equipement, montage du module
Équipementd’origine:Lemodulefaitpartieintégrantedel’unitédecommandedelapressionexterne(Fig.1;3;8).Equipement
supplémentaire:Lekitcontientl’item1(g.4),lesopérationsdécritesdanslesg.7et8peuventuniquementêtreeffectuéeslorsque
l’alimentationélectriqueestcoupée.L’extension(item1b,g.2et5)estdisponiblepourl’utilisationdemodulesdecommandepourune
opérationtriphasée(SPCx-hw)etunéquipementd’origineavecungestionnairedephase.Danscecas,leconnecteurfemelle(item1.1)
estl’entréedesignalinstallée(fonctionadditionnelle).
1a Module SPC, volume / pression analogique.
1b Module SPC, volume / pression analogique, gestionnaire
de phase.
1.1 Connecteur femelle, codé par contour ; entrée de signal
du gestionnaire de phase.
1.2 Typedeversion,arrièremodule:SPC_ANA_V(...).(...).
1.3 LEDvert,logementéclairé(enfonction).
1.4 LEDrouge,logementéclairé(erreur).
1.5 Languette de connecteur
2 Module de commande SPCx-lw
2.1 Information, note : Tension dangereuse !
A ouvrir uniquement par du personnel compétent.
Couper l'alimentation électrique avant d'ouvrir l'unité.
3 Module de commande SPCx-hw.
3.1 Gestionnaire de phase
4 Bornier SPC
4.1 Boutondecapteur:“Afchagemessaged'erreur”,
actif lorsque rétro-éclairage rouge en fonction.
5 Module de commande SPCx.
5.1 Fentes 1...4.
5.2 Capot à déposer.
5.3 Ouverture de capot à déposer
5.4 Fente 3
5.5 Borniers à tension extra-basse.
gure8
Module d'expansion SPC,
capacité / pression analogique,
inséré verticalement dans la
fente3disponible(languette
de connecteur dans la fente
jusqu'enpositionverrouillée).
gure7
Retirer le capot à déposer de la
fente3avecl'outilspécial(enlever
le matériau résiduel au point de
rupture).
gure6
SPCx-lw ; Illustré sans capot d'unité
de commande, avec bornier et pupitre
d'information(déposé).
Légende
Prise encastrée
gure1
SPCx-lw
Figure 4
Figure 5
gure2
SPCx-hw ; Illustré sans capot
d'unité de commande, avec
pupitred'information(déposé).
Equipement illustré : Démarreur
progressif, 2 moteurs ;
gestionnaire de phase /
analogique.
gure3
SPCx-hw ; Illustré sans capot
d'unité de commande, avec
pupitred'information(déposé).
Equipement illustré : Démarrage
direct, 2 moteurs.
