4. Paramètres, réglages
En fonction de l’application pratique, les paramètres d’évaluation dépendent de la configuration de l’unité de commande et des
réglagesdeparamètres.Lesvaleursactuellesd’uneunitédecommandesontspécifiéesdanslemenu[8-1-1](Pression,accessible
parleclient)et[8-2-3](Capacité,accèsréservéaupersonnelcompétent).Deplusamplesinformationssontdisponiblessurdemande
auprès de Flamco Support ou bien Flamco Service.
Recommandé:Sil’unitédecommandedumoduled’expansioncomporteunecarteSD,unchierdecongurationappropriépour
la situation en question peut être sauvegardé sur un support de données. Le courriel envoyé à Flamco Support ou
Serviceetlechierjointdébouchentsurunecommunicationdépourvued’ambiguïté.

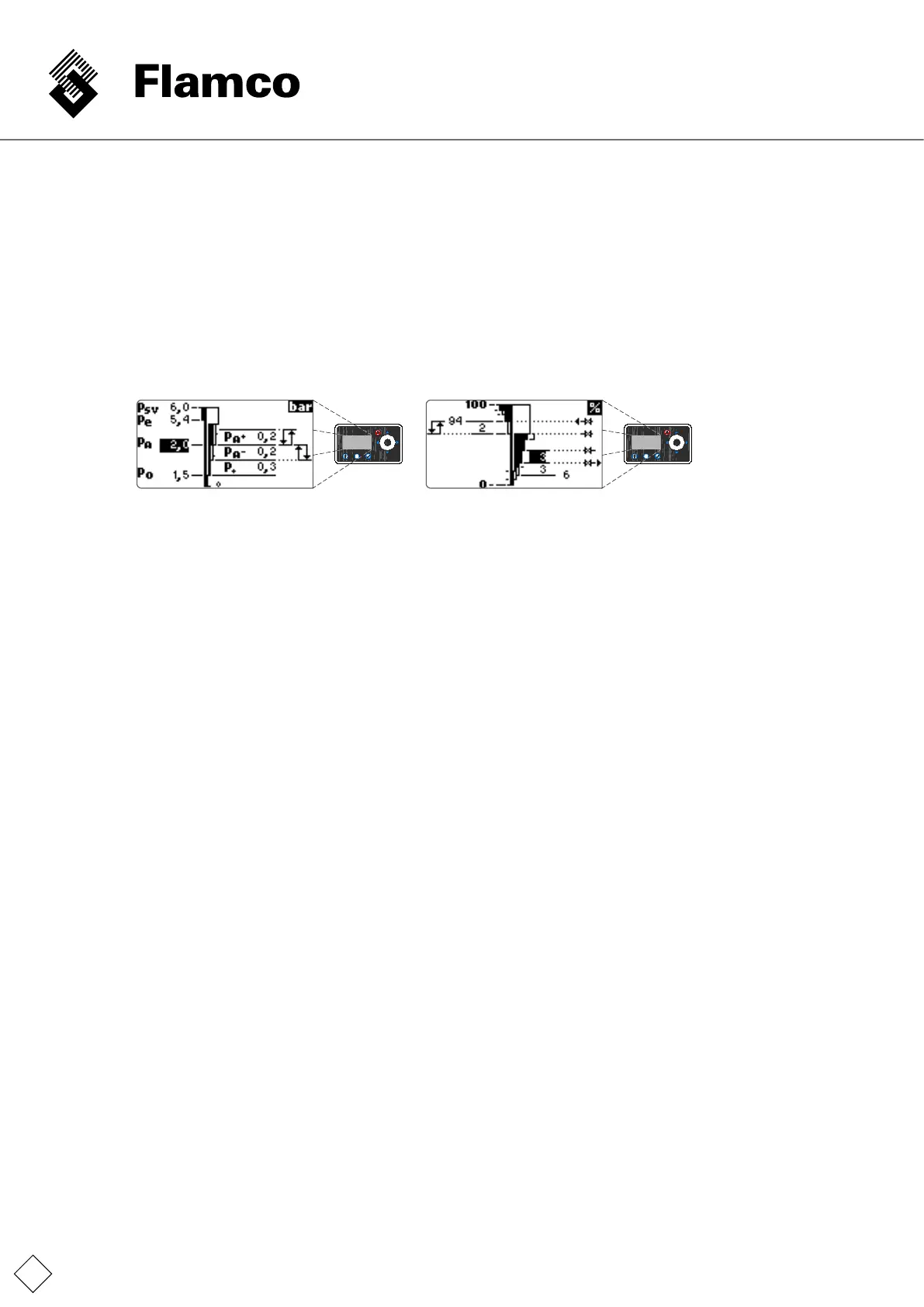

Paramètres, exemples d’affichage du bornier:
Ecran;Afchagedansmenu[8-1-1](pression)  Ecran;Afchagedansmenu[8-2-3](volume)
Note explicative :
Cas de pression relative au capteur de pression de l'unité.
P
sv
6.0 Réglage de pression maximum possible de
lasoupapedesécuritédel'installation(<=à
lapressionnominaledel'unitéenquestion).
P
e
 5.4 Pressionnalemaximum(limitesupérieure
de la plage de pression de service ; P
e
=P
sv
- différence de pression de fermeture de la
soupapedesécuritéenquestion).
PA+ 0.2 Tolérance supérieure de la pression de
service(hystérésis),chutedepression:
'ACTIVEE'.
PA 2.0 Pression de service, chute de pression,
-augmentation de pression : 'Désactivée'.
PA- 0.2 Tolérance inférieure de la pression de
service(hystérésis),augmentationde
pression : 'ACTIVEE'.
 »Plagedelapressiondeservice=1,8...2,2bars
P+ 0.3 Pression positive, pression supplémentaire
pour garantir la pression relative.
PO 1.5 Valeurd'afchagecalculée:
  [PA]-[PA-]-[P+]=1,5bar
  (z.B.Pstatisch+PDampf+Pdynamisch=
  1,5bar)
Note explicative :
Valeurs attribuées aux pressions actuelles du capteur de
capacité.
100 Vase rempli à pleine capacité.
94 Valeur de vidange : 'ACTIVEE'.
2 Quantité à soustraire pour la vidange : 'Désactivée'
(hystérésis),abaissementduniveauderemplissage
(94-2=92).
3 Somme 2, appoint : 'Désactivé', augmentation du
niveauderemplissage(6+3(*)+3=12;valeursupérieure
del'appointd'eau).
3(*) Somme1,appoint:'Activé',abaissementduniveau
deremplissage(6+3=9).
6 Valeur inférieure de l'appoint d'eau ;
Augmentation de pression : 'Désactivée', abaissement
du niveau de remplissage ;
[Augmentation de pression : 'Activée'. Somme 2
moins 1, augmentation du niveau de remplissage
(6+3-1=8)].
0 Valeur d'équilibre de commande dans le menu
Démarrer [9-6...7]
 (Vasevide).
Note : L'équipement pour l'appoint et la vidange peuvent être
livrés en option.
Bornier Bornier
