13
3. Inbetriebnahme, Anwendung
Das positionierte Extension Modul, der verschraubte Steuerungsdeckel, das Spannungszuschalten und Steuerung: “Ein”,
ermöglichen unter Menü [11-3-8] die Versionsanzeige dieses Modules:
Servicemenü [11] »
[11]
» Versionsinformation [11-3] »
[11-3]
» Slot 3 [11-3-8] »
[11-3-8]
FehltdieVersionsangabeunter[11-3-8],istdasModulnichtbetriebsbereit(SieheSeite13;innere,äußereStörungsmeldungen).
DasinitialisierteModul(Betriebsbereit)ermöglichtdieSignalausgabeabStartimStartmenü[9-9](AusrüstungistinBetrieb).
Kongurationsänderungen,diedasStoppenderSteuerungsfunktionenerfordern(inderMenüführungbestätigterHinweis:“Anlage
Stoppen?”),unterbrechendieSignalausgabeInhalt,Druckanalog.
Zur Aufrechterhaltung der Signalausgabe sind die vorhandene Versorgungsspannung, eingeschaltete Steuerung und funktionsfähige
Sensoren der Ausrüstung Bedingung. Servicehandlungen an der Sensorik erfordern eine Wiederherstellung der notwendigen
Ausgangsbedingungen.
Hinweis: Bauteildarstellungen können vom tatsächlichen Lieferumfang abweichen.
Inbetriebnahme, Anwendung

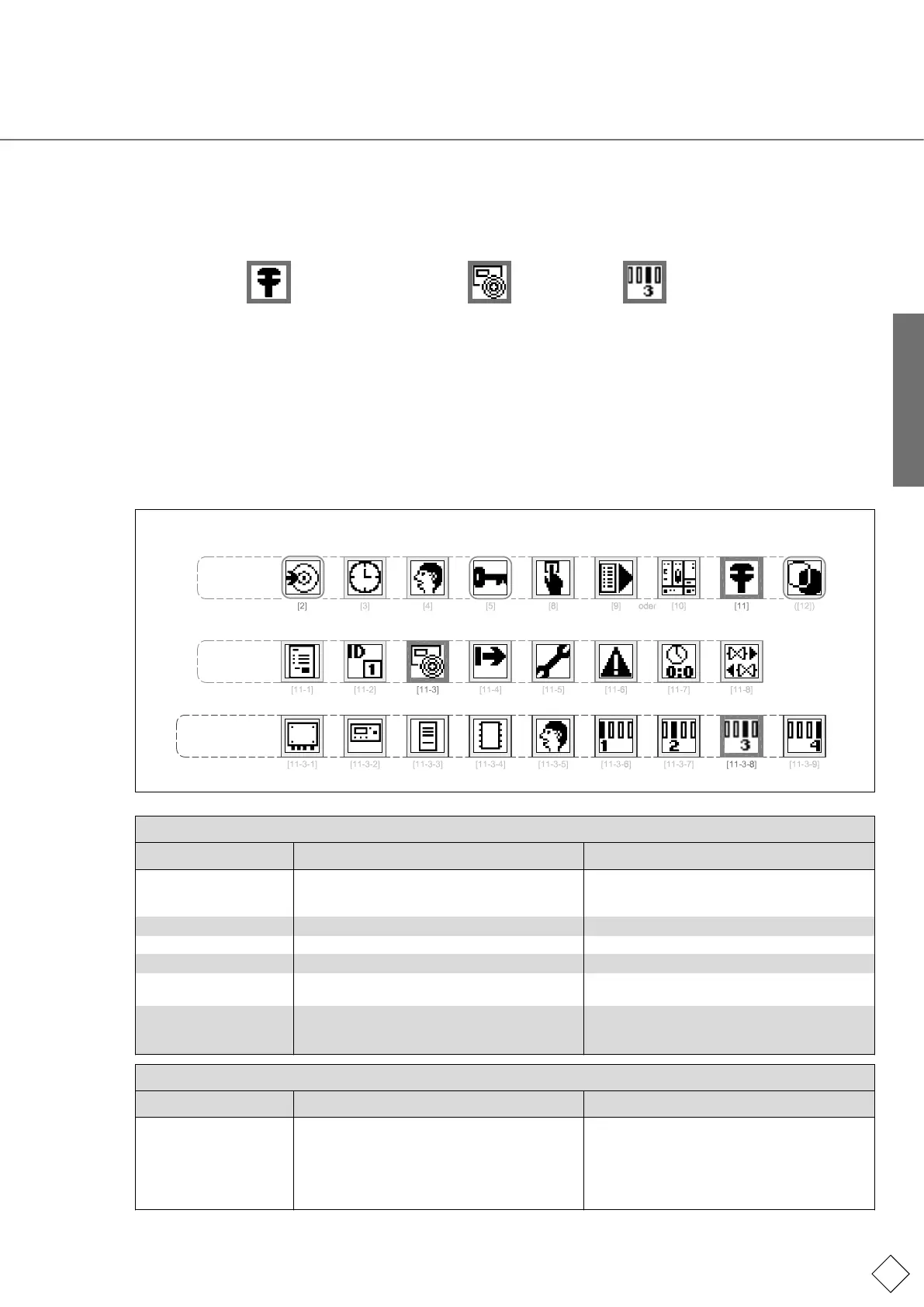

Lage der Datenpunkte im Menü:
Menü
Datum, Zeit
Menü
Sprache Startmenü
Betriebs-
menü Service menü
Menü
Verbund
Menü
Login
Kongurations-
menü
Menü
Datentransfer
Ausrüstungs-
information
Versions-
information Störungs liste
Betriebs-
stunden
Nach-
abspeisung
Inbetrieb-
nahme Wartung
Auftrags-
nummer
Terminal Daten Slot 1 Slot 2 Slot 3 Slot 4Loader SpracheSteuerung
Haupt-
menü
Service-
menü
Versions-
information
Innere Meldungen; LED Betriebs-Anzeigen an der Extension (Pos. 1.3; 1.4);
Zustand Beschreibung Maßnahme
Grün “Aus” Modul nicht erkannt, nicht vorhanden, kein Zugriff
(Versionsangabeunter[11-3-8]nichtvorhanden).
Steuerung, Spannung bereitstellen;
angegebenen Steckplatz verwenden;
KontaktächenderSteckerleistereinigen.
Grün “Ein” Modul erkannt. Funktion möglich.
Grün “Schnell blinkend” Datenübertragung -
Rot “Aus” Keine Störung. -
Rot “Ein” Modul zur Nutzung gesperrt
(Lizensierungüberschritten).
Extension an einer von drei voran genutzten
Steuerungen verwenden.
Rot “Langsam blinkend” Letzte Aktion wurde mit Störung beendet. Positionierung unter Ausgangsbedingungen
ausführen(sieheauch:“ÄußereMeldung”,
60Extension).
Äußere Meldung; zutreffende Störmeldung nach Aufruf Störungsanzeige am Terminal bei Störung Ein:
Display Anzeige Beschreibung Maßnahme
60
Extension
Letzte externe Modulaktion mit Fehler beendet
(identischmitLEDrot,langsamblinkend;
Pos.1.4).
Hinweis: Störung wird nicht gespeichert, ist nicht
enthalten in Menü [11-6]
(Störungshistorie,Analytik).
Das Quittieren schaltet die Störmeldung und die
blinkendeLEDrotaus.(KeineFolgenbeiNicht-
quittieren)Modulpositionierungprüfen(ggf.Modul
entfernt).
DEU
