Laser rotatif
22

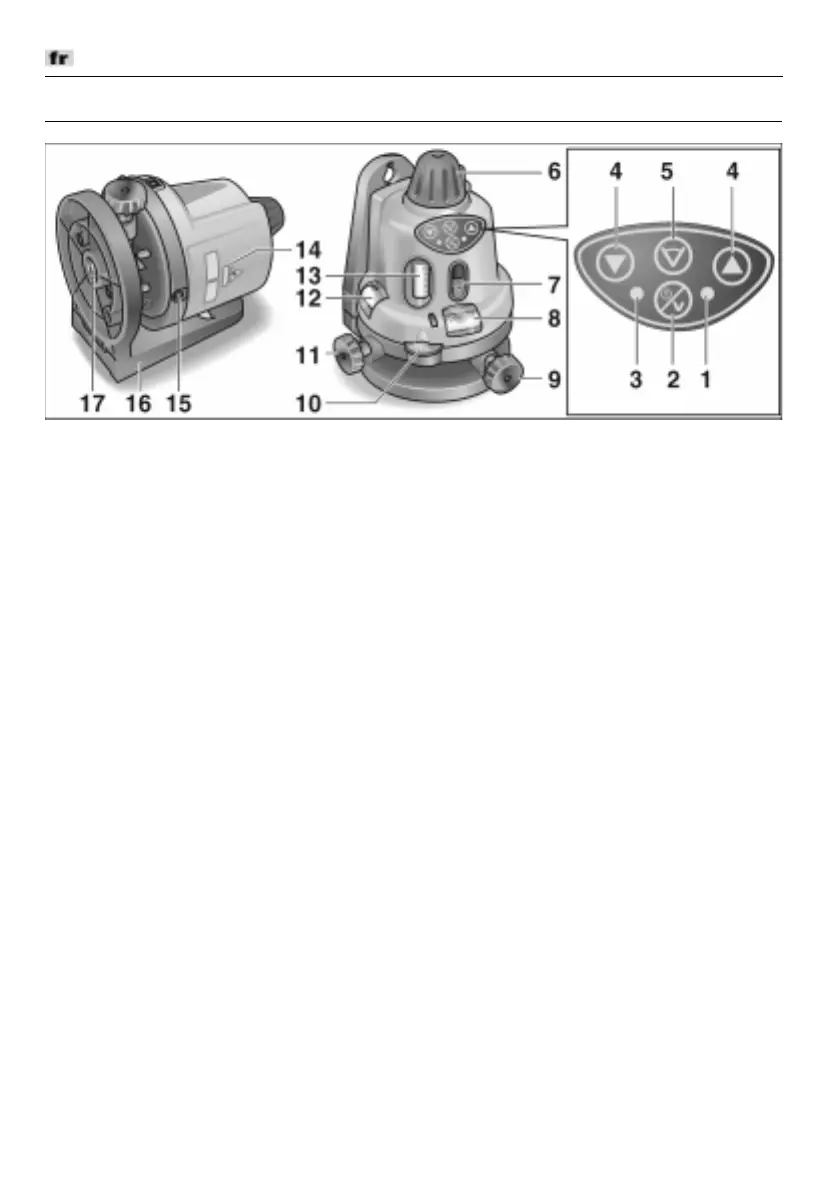

Vue d’ensemble
1 LED (diode électroluminescente)
de mode de fonctionnement
Allumée = rayon laser rotatif
Clignotant = service balayage
2 Touche Marche / Arrêt
Allumez et éteignez 1 fois l'ALR
Enclenchez deux fois la fonction
de trait
3 LED indicatrice de veille
Allumée = appareil prêt à fonctionner
Clignotement = changez les batteries
4 Touches fléchées ts
a) pour modifier la vitesse de rotation
b) Pour modifier la position du
rayonnement en mode balayage
5 Touche de mode
Sélection des modes opérationnels
en service balayage.
6 Tête rotative
Fenêtre de sortie du
– Faisceau laser rotatif
– Faisceau perpendiculaire (faisceau
ponctuel perpendiculaire au faisceau
laser rotatif)
7 Fenêtre du rayon laser
Fenêtre de sortie du faisceau vertical
(fonction à trait) perpendiculaire au
plan de rotation
8 Nivelle horizontale
pour niveler l'appareil en cas d'emploi
à l'horizontale selon l'axe Y
9 Vis de piètement
Pour aligner l’appareil selon l’axe Y
10 Molette de réglage
Pour incliner le plan de rotation (4 %)
11 Vis de piètement
Pour aligner l’appareil selon l’axe X
12 Nivelle horizontale
pour niveller l’appareil en cas d’emploi
à l'horizontale selon l'axe X
13 Niveau de verticalité
Pour mettre à niveau en utilisation
verticale
14 Compartiment à batterie
15 Prise
Pour raccorder un bloc d’alimentation
stabilisée (6 V DC) en vente habituelle
dans le commerce
16 Console murale et console
de trépied
17 Taraudage 5/8"
Pour fixer l’appareil horizontalement
et verticalement sur un trépied
(accessoire)
