Láser rotativo
41

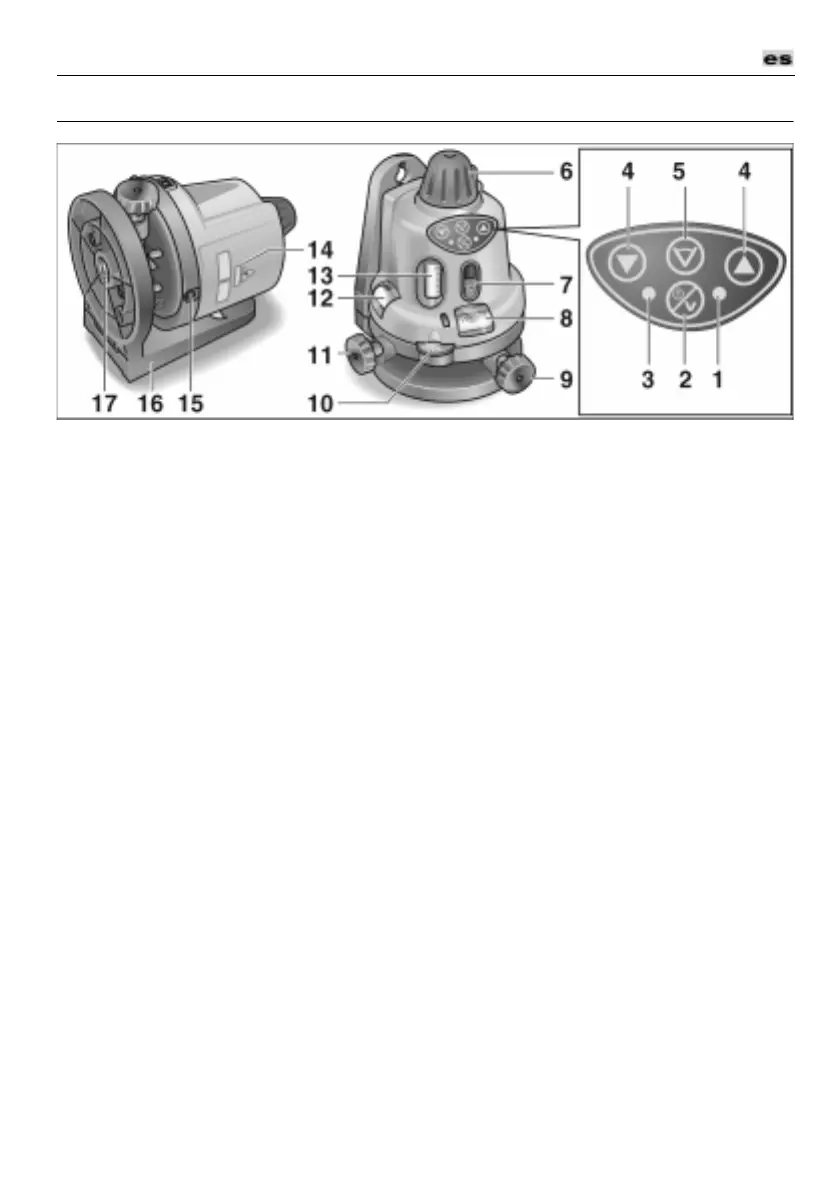

De un vistazo
1 LED indicador del modo de
funcionamiento
Encendido = haz de láser rotativo
Intermitente = funcionamiento de
escaneo
2 Tecla de encendido y apagado
1x para el encendido y apagado
del ALR
2x accionamiento de función
de línea
3 LED indicador de funcionamiento
Encendido = equipo preparado para
el funcionamiento
Intermitente = cambiar las baterías
4 Teclas con flecha ts
a) para modificar la velocidad de
rotación
b) para la modificación de la posición
del haz en funcionamiento de
escaneo
5 Tecla selectora de modo
Selección de modos de
funcionamiento en marcha de escaneo
6 Cabeza giratoria
Ventana de salida para el
– haz de láser rotativo
– haz de plomada (haz puntual en
ángulo recto respecto del haz rotativo)
7 Ventana para el haz de láser
Ventana de salida para el haz vertical
(función de línea) en ángulo recto
respecto del plano de rotación
8 Nivel horizontal
para la nivelación en el sentido Y
durante el uso en posición horizontal
9 Tornillo de pie
para la orientación del equipo en
sentido Y
10 Rueda de ajuste
para inclinar el plano de rotación
(4%)
11 Tornillo de pie
para la orientación del equipo en el
sentido X
12 Nivel horizontal
para la nivelación en el sentido X
durante el uso en posición horizontal
13 Nivel vertical
Para la nivelación en uso vertical
14 Compartimiento para las baterías
15 Enchufe
para la conexión de un equipo
cargador de uso comercial (6 V DC)
16 Consola para el montaje en la pared
o en un trípode
17 Rosca para trípode de 5/8"
para el montaje horizontal y vertical del
equipo en un trípode (accesorio)
