Laser rotativo
31

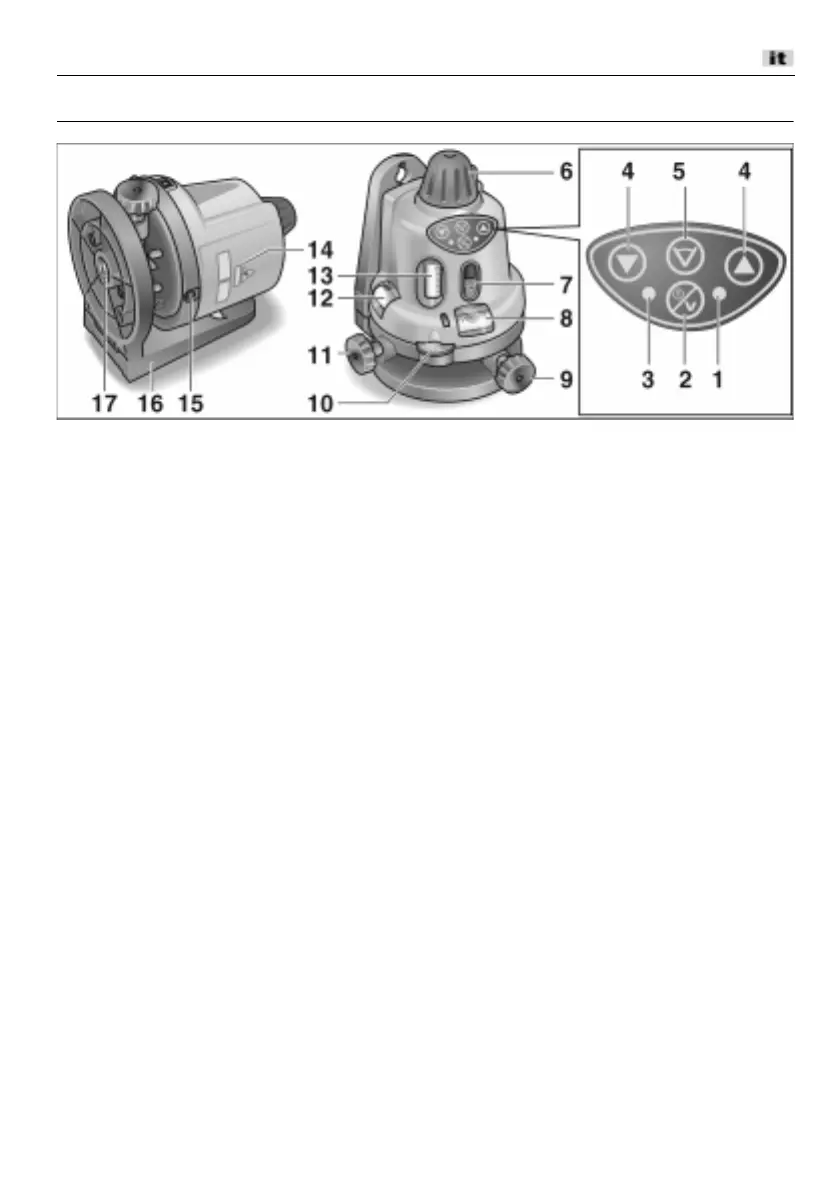

Guida rapida
1 LED del modo operativo
Illuminato = raggio laser rotante
Intermittente = modo operativo di
scansione
2 Tasto acceso/spento
1x pressione per accendere
e spegnere l’ALR
2x pressioni per inserire la funzione
di linea
3 LED di stand-by
acceso = apparecchio pronto per il
funzionamento
intermittente = sostituire la batteria
4 Tasti freccia ts
a) per variare la velocità di rotazione
b) per modificare la posizione del
raggio in modo operativo di
scansione
5 Tasto modo operativo
Selezione dei tipi di funzionamento
nel modo operativo di scansione
6 Testa rotante
Finestra d’uscita per
– raggio laser rotante
– raggio verticale (raggio puntiforme
ad angolo retto rispetto al raggio
rotante)
7 Finestra del raggio laser
finestra d’uscita per il raggio verticale
(funzione di linea) ad angolo retto
rispetto al piano di rotazione
8 Livella orizzontale
per livellamento nell’impiego
orizzontale in direzione Y
9 Vite del piede
per orientare l’apparecchio in direzione Y
10 Manopola di regolazione
per inclinare il piano di rotazione
(4%)
11 Vite del piede
per orientare l’apparecchio in direzione X
12 Livella orizzontale
per livellamento nell’impiego
orizzontale in direzione X
13 Livella verticale
Per il livellamento con l’inserto
verticale
14 Vano batterie
15 Presa
per il collegamento di un comune
alimentatore di rete commerciale
(6 V DC)
16 Mensola murale e per stativo
17 Filettatura stativo 5/8”
per il fissaggio orizzontale e verticale
dell’apparecchio su uno stativo
(accessorio)
