L 10-10 125, L 810, L 1001
30

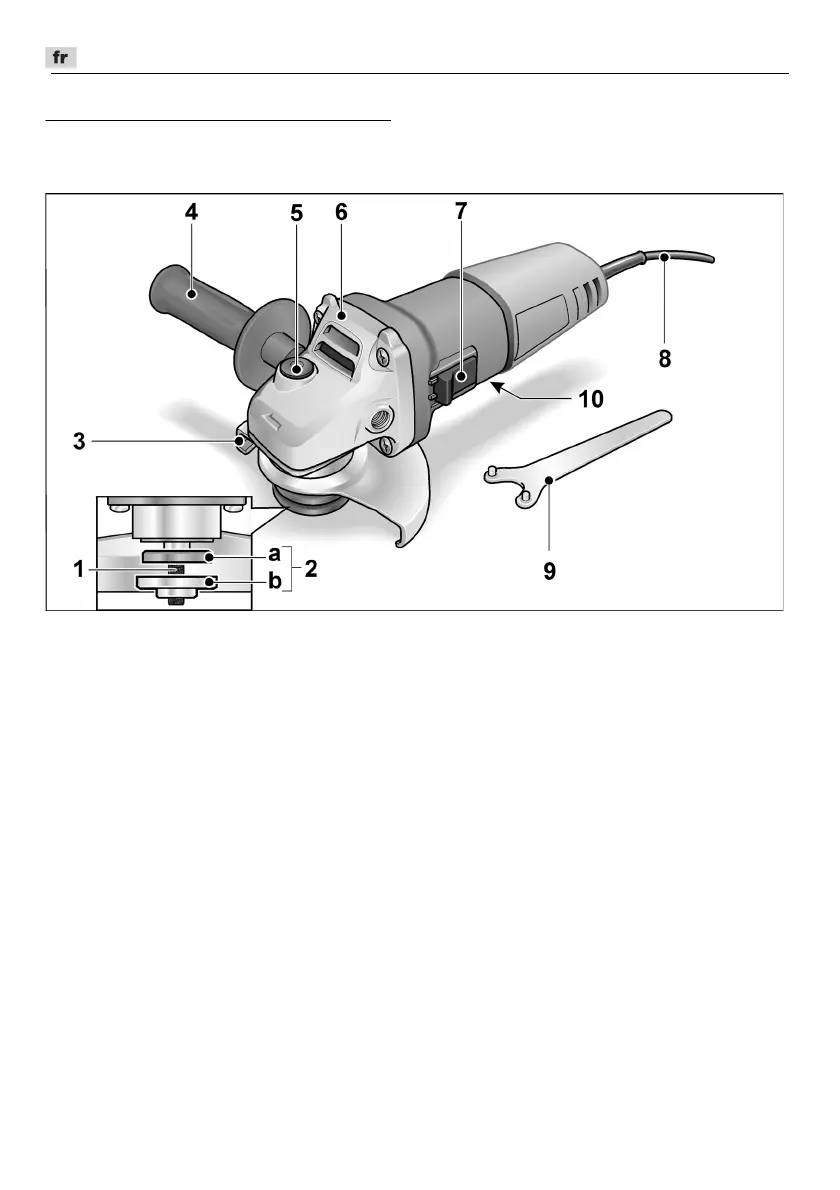

Vue d’ensemble
Cette notice d’instructions décrit différents modèles d’outils portatifs.
Dans le détail, les illustrations peuvent différer de l’appareil acheté.
1 Broche
2 Flasque taraudé
a Ecrou de serrage
b Bride de serrage
3 Capot de protection
4 Poignée
La poignée peut se monter à gauche
et à droite.
5 Dispositif de blocage de la broche
Ce dispositif sert à bloquer la broche
lors d’un changement d’outil.
6 Boîte d’engrenages
Avec sortie d’air et flèche
directionnelle.
7 Interrupteur à bascule
Pour allumer et éteindre l’appareil.
Avec cran de maintien enclenché.
8 Cordon d’alimentation électrique
de 4,0 m, terminé par une fiche mâle.
9 Clé à ergots
10 Plaque signalétique (non représenté)
