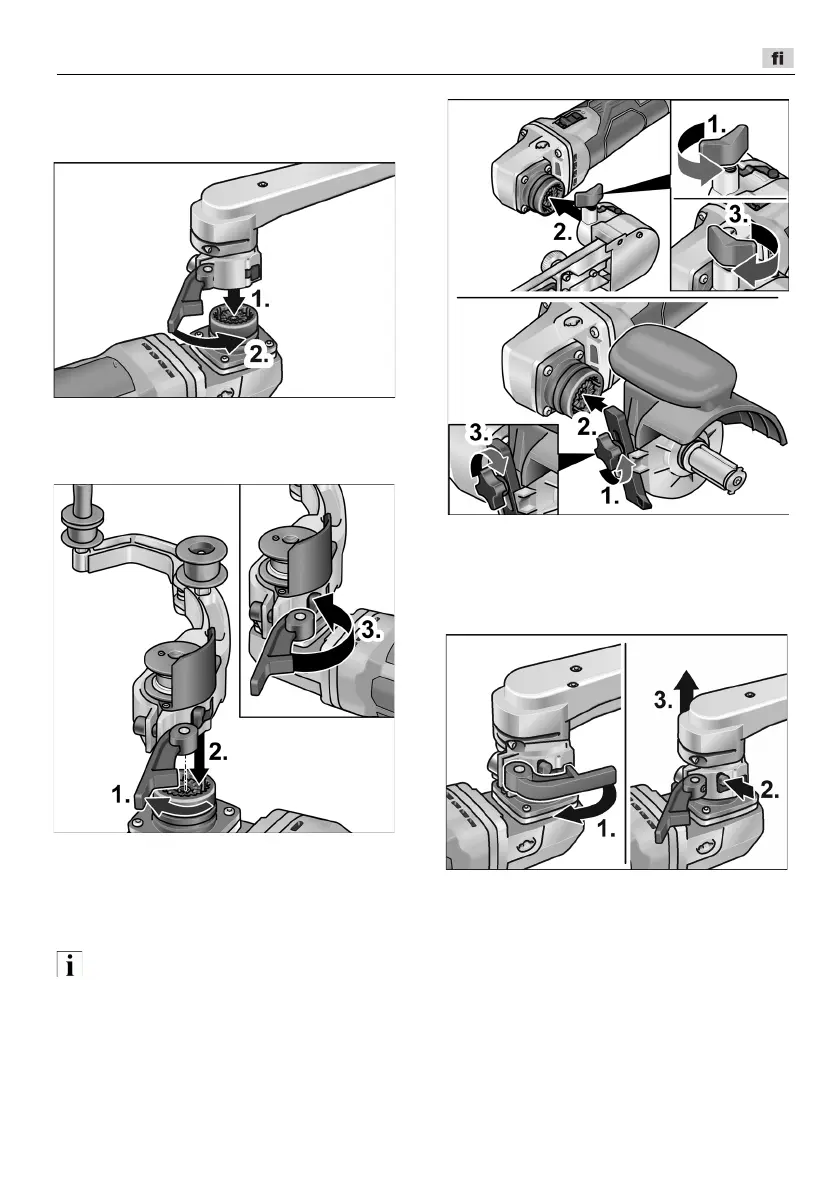

Työkalulaitteiden kiinnitys
 Aseta työkalulaite tasaiselle työtasolle
siten, että pikakiinnitys osoittaa ylöspäin.
 Aseta moottoriyksikkö haluamaasi asen-
toon työkalulaitteeseen nähden ja paina
alaspäin, kunnes kuulet lukittumisen (1.).
 Käännä kiinnitysvipu (2.) kiinni.
 Käännä työkalulaitteen kiinnitysvipu
auki (1.).
 Aseta moottoriyksikkö haluamaasi asen-
toon työkalulaitteeseen nähden ja paina
alaspäin, kunnes kuulet lukittumisen (2.).
 Käännä kiinnitysvipu (3.) kiinni.
OHJE
Jos työkalulaite ei kuultavasti lukitu
paikalleen, kierrä työkaluistukkaa tai
työkalulaitteen käyttörullaa hieman, jotta
kytkin pystyy tarttumaan.
 Avaa kiinnitysruuvi (1.).
 Aseta moottoriyksikkö pikakiinnitys-
kohtaan (2.).
 Kiristä kiinnitysruuvi takaisin kiinni (3.).
Työkalulaitteiden irrotus
