TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50
70

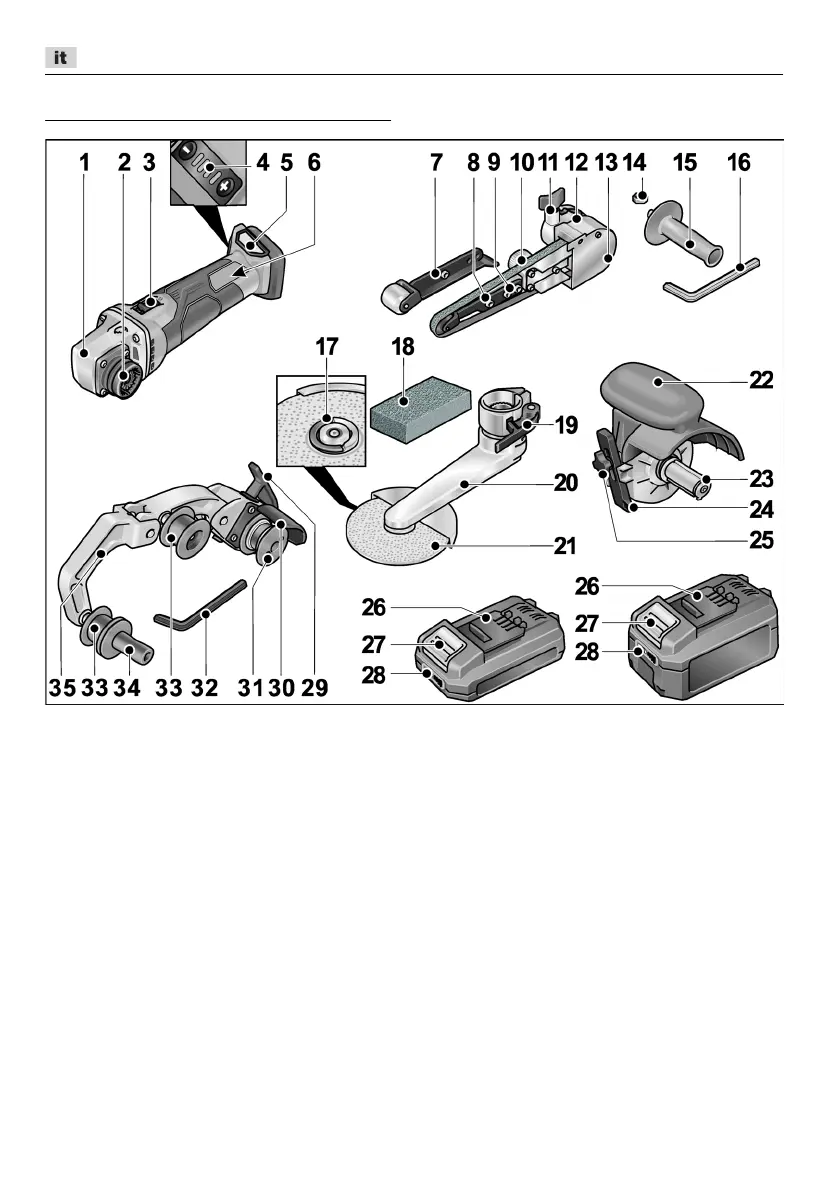

Guida rapida
Unità di azionamento BME 18.0-EC
1 Testa ingranaggi
2Giunto rapido per attacchi
3 Bilico dell’interruttore
Per accendere e spegnere.
Con posizione di arresto per servizio
continuo.
4 Regolazione numero di giri
funzione +/- a 4 velocità
5 Vano inserimento batteria
6 Targhetta d’identificazione
*)
Testa di levigatura a nastro BF 140
7 Rullo di pressione con braccio di
levigatura
8 Vite di fissaggio/vite di regolazione,
per la regolazione del movimento del
nastro
9 Vite di fissaggio per braccio di
levigatura
10 Vite eccentrica
11 Vite di fissaggio per la testa di
levigatura
12 Leva di sbloccaggio per il giunto rapido
13 Copertura dell’alloggiamento
14 Dado esagonale
15 Impugnatura
16 Chiave per viti a esagono cavo
Testa di levigatura per cordoni di saldatura
ad angolo LK 152
17 Dado a serraggio rapido FixTec
18 Pietra profilatrice
19 Leva di bloccaggio
20 Braccio di levigatura
21 Disco di levigatura
Testa per satinatura BS 50
22 Calotta di protezione con impugnatura
23 Portautensile
24 Guida parallela
25 Vite di fermo per guida parallela e testa
