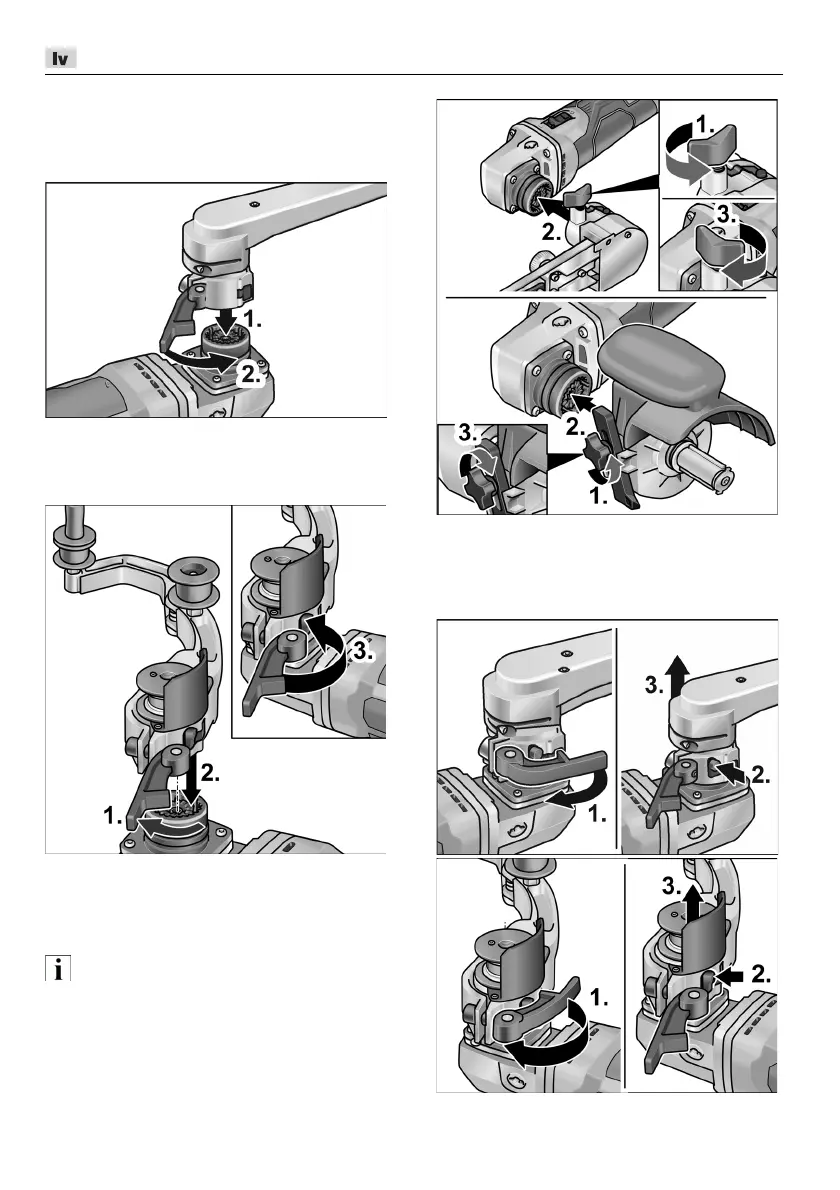

Pierīču montāža
 Novietojiet vēlamo pierīci uz līdzenas
apstrādes virsmas tā, lai ātrais
savienojums būtu pavērsts augšup.
 Novietojiet piedziņas vienību vēlamajā
pozīcijā pret pierīci un spiediet piedziņas
vienību lejup, līdz tā dzirdami nofiksējas ( 1. ) .
 Nostipriniet fiksācijas sviru (2.).
 Atlaidiet pierīces fiksācijas sviru (1.).
 Novietojiet piedziņas vienību vēlamajā
pozīcijā pret pierīci un spiediet piedziņas
vienību lejup, līdz tā dzirdami nofiksējas ( 2. ) .
 Nostipriniet fiksācijas sviru (3.).
NORĀDĪJUMS
Ja pierīce dzirdami nefiksējas, nedaudz
pagrieziet instrumenta darbvārpstu vai
pierīces piedziņas rullīti, lai nostiprinātu
savienojumu.
 Atskrūvējiet fiksācijas skrūvi (1.).
 Uzstādiet piedziņas mezglu uz ātrā
savienojuma (2.).
 Pieskrūvējiet iestatīšanas skrūvi (3.).
Pierīču demontāža
