TRINOXFLEX BME 18.0-EC + LK 152 / + BR 50 / + BF 140 / + BS 50
72

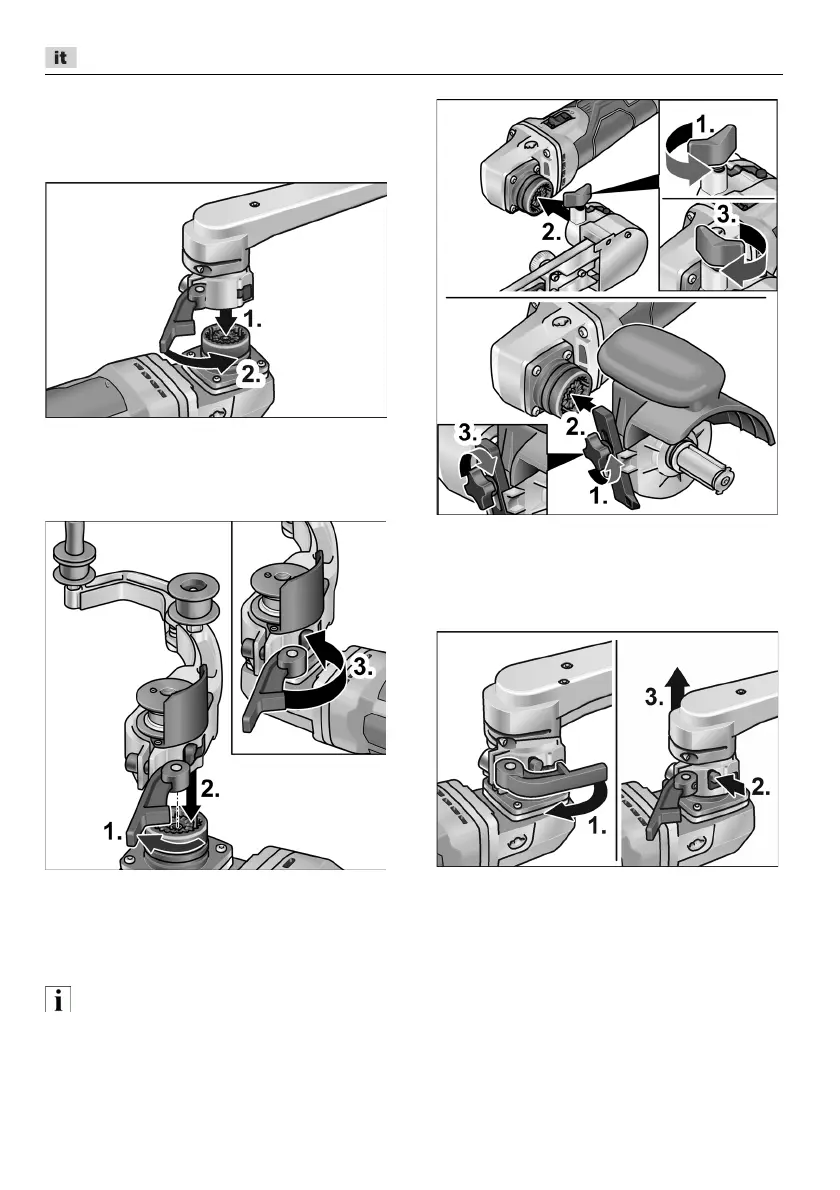

Montaggio degli attacchi
 Posare l’attacco desiderato su una super-
ficie di lavoro in piano con il giunto rapido
verso l’alto.
 Applicare l’unità di azionamento nella
posizione desiderata rispetto all’attacco
e spingerla verso il basso fino a farla
scattare in modo udibile (1.).
 Chiudere la leva di bloccaggio (2.).
 Aprire la leva di bloccaggio sull’attacco (1.).
 Applicare l’unità di azionamento nella
posizione desiderata rispetto all’attacco
e spingerla verso il basso fino a farla
scattare in modo udibile (2.).
 Chiudere la leva di bloccaggio (3.).
AVVISO
Se la testa non scatta in modo udibile,
ruotare leggermente il mandrino
dell’utensile o il rullo d’azionamento della
testa affinché il giunto possa innestarsi.
 Rilasciare la vite di arresto (1.).
 Applicare l’unità di azionamento
sull’attacco rapido (2.).
 Serrare la vite di fermo (3.).
Smontaggio degli attacchi
