Svenska 25
Kontrollpunkter före montage av Flexlock
Kontrollpunkter före montage av Flexlock
Kontrollpunkter före montage av Flexlock
Kontrollpunkter före montage av Flexlock
3:e skruv låser placering!
OBS! dras efter injustering.
Justermån
Justermån
OK! OK!
PZ2
4,5x35mm (x4)
PZ2
4x12mm (x3)
PZ2
4x12mm (x2)
Min 14mm
0mm
= Justera ut Låsblecket
Justermån
3:e skruv låser placering!
OBS! dras efter injustering!
Justermån
Max åtdragningsmoment
MDF: 1,45Nm
Spånskiva: 0,8Nm
Min 12mm
Max åtdragningsmoment
MDF: 1,45Nm
Spånskiva: 0,8Nm
Min 12mm
Kontrollpunkter vid montage av Flexlock
Monteringssätt
Skruva 2st skruvar diagonalt
först. Provstäng förvaring och
justera ev. innan de 2
kvarvarande skruvarna dras!
2mm
Kontrollpunkter före montage av Flexlock
Kontrollpunkter före montage av Flexlock
OK!
4.3 Montering
Efter uppstart är nu låset klart för montering.
Observera! För att Flexlock med dess RFID-teknik skall fungera
optimalt med våra kort, får låset endast monteras på förvaringar
av trä, plast eller annat icke-konduktivt
4.4 Kontrollpunkter vid montage av Flexlock
Se till att alla förvaringar, luckor etc. är parallellt
monterade samt placera lås och låsbleck rakt.
Se fler bilder på www.flexlock.se

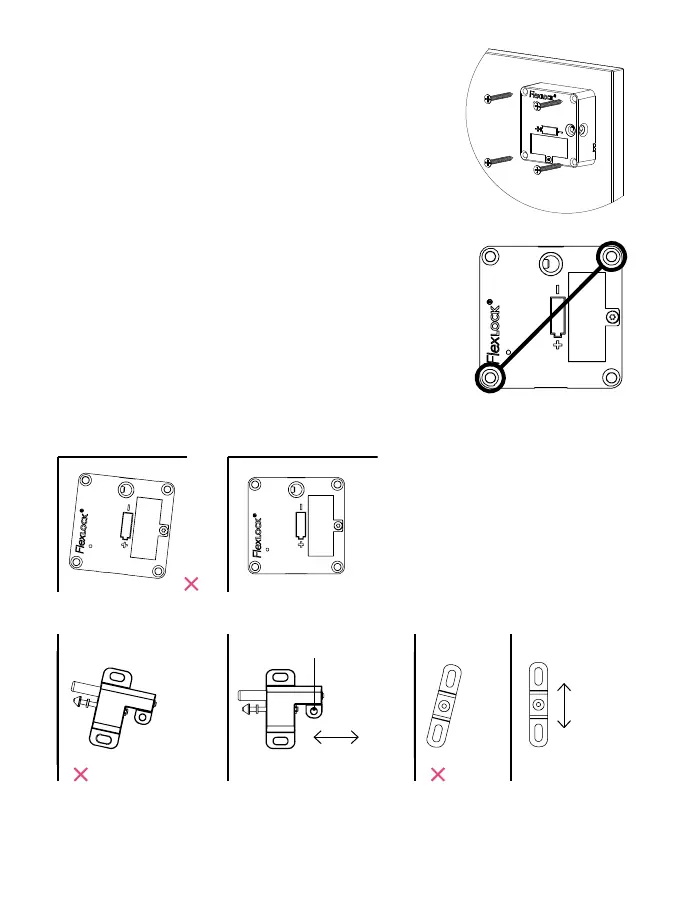

Monteringssätt:
Skruva 2 st skruvar diagonalt först. Provstäng förvaringen
och justera ev. innan de 2 kvarvarande skruvarna dras fast.
