Flexlock Invisible - Montage; Kontrollpunkte für die Montage von Flexlock

Deutsch 41










4.3 Montage
Nach dem Starten ist das Schloss jetzt bereit für die Montage.
BITTE BEACHTEN SIE! Damit Flexlock mit seiner RFID-Technologie
optimal mit unseren Karten funktioniert, darf das Schloss nur
auf Holz, Kunststoff oder anderen nicht leitenden Materialien mit einer
maximalen Dicke von 25 mm montiert werden.
4.4 Kontrollpunkte für die Montage von Flexlock
Stellen Sie sicher, dass alle Kästen, Zwischenräume usw. parallel
montiert sind, und schließen Sie die Verriegelungs- und Verriegelungs-
klingen gerade. Weitere Bilder finden Sie unter www.flexlock.se

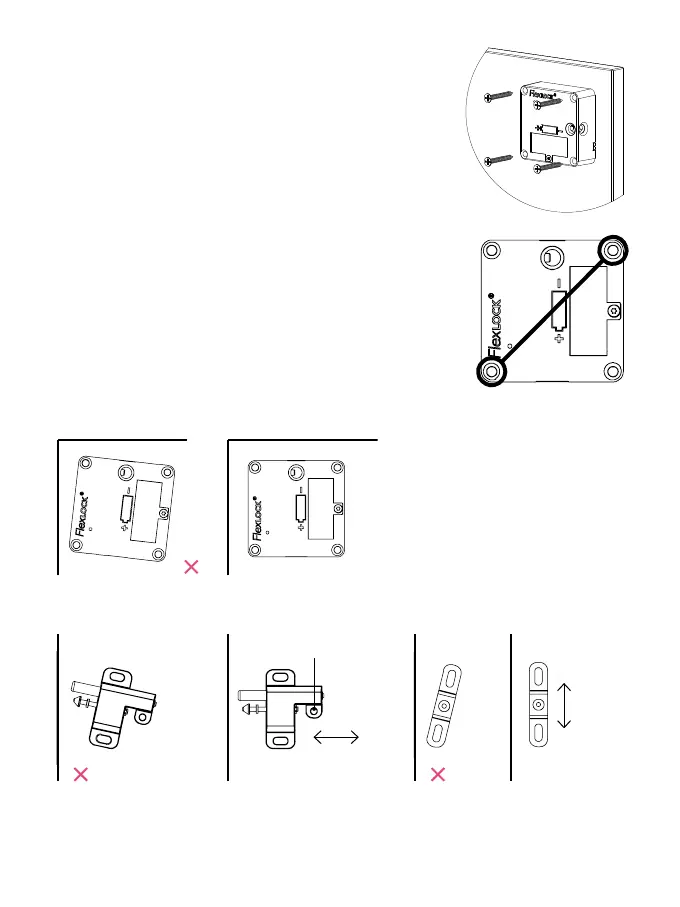

MONTAGE: Zwei Schrauben zuerst diagonal einschrauben,
testen Sie die Lagerung und stellen Sie ein, wenn die restlichen
2 Schrauben festgezogen sind.
PZ2
4,5x35mm (x4)
PZ2
4x12mm (x3)
PZ2
4x12mm (x2)
Min 14mm
0mm
= Justera ut Låsblecket
Justermån
3:e skruv låser placering!
OBS! dras efter injustering!
Justermån
Max åtdragningsmoment
MDF: 1,45Nm
Spånskiva: 0,8Nm
Min 12mm
Max åtdragningsmoment
MDF: 1,45Nm
Spånskiva: 0,8Nm
Min 12mm
Kontrollpunkter vid montage av Flexlock
Monteringssätt
Skruva 2st skruvar diagonalt
först. Provstäng förvaring och
justera ev. innan de 2
kvarvarande skruvarna dras!
2mm
Kontrollpunkter före montage av Flexlock
Kontrollpunkter före montage av Flexlock
OK!
Kontrollpunkter före montage av Flexlock
Kontrollpunkter före montage av Flexlock
Kontrollpunkter före montage av Flexlock
Kontrollpunkter före montage av Flexlock
3: Schraube sperrt location! OBS!
nach der Anpassung festziehen.
Verstellbereich
Verstellbereich
OK! OK!
