FR-FR Français
dont certaines proviennent de fournis-

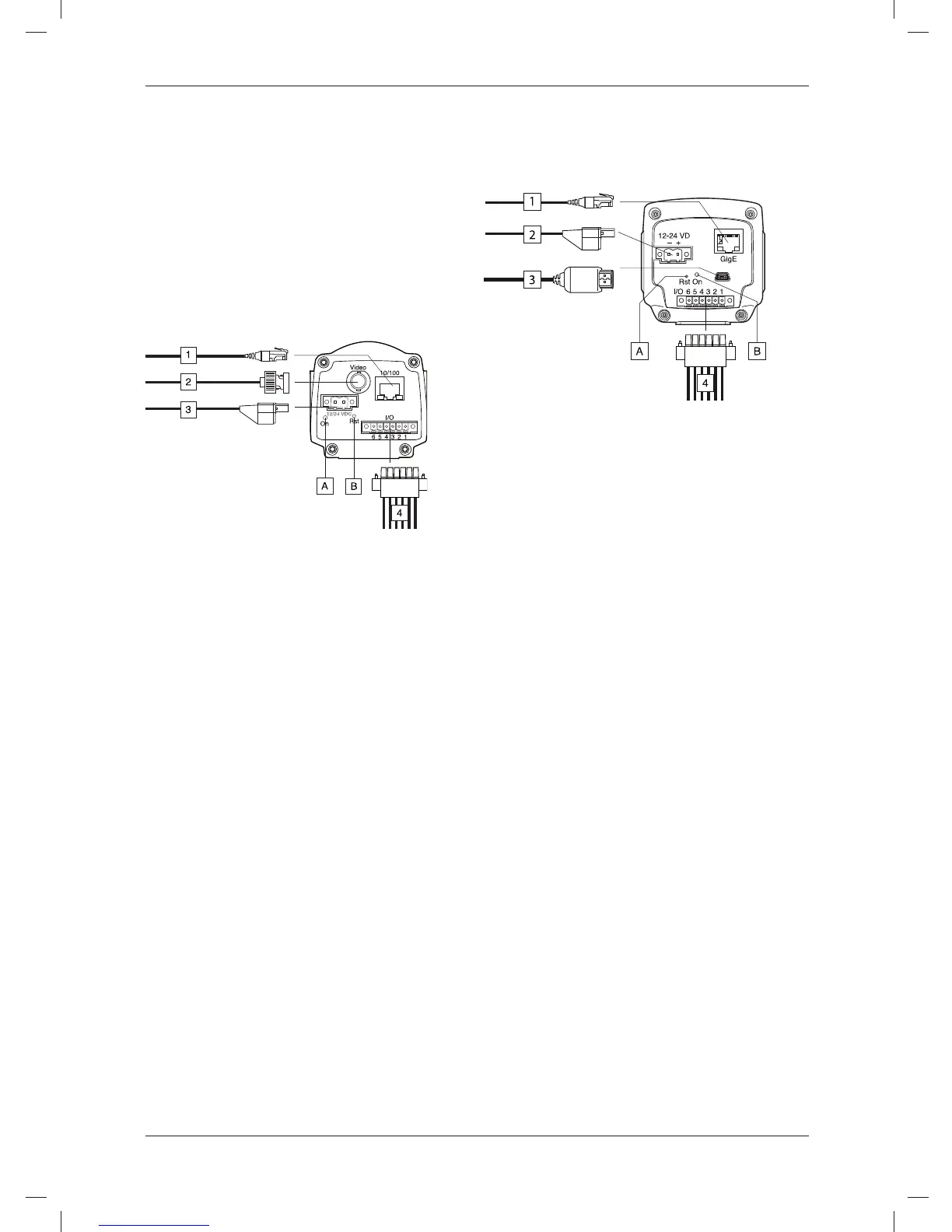

Etape 3b : Connexion de la
seurs tiers. N'annulez pas ces sous-
caméra (FLIR A6XX)
installations, car elles sont nécessaires
Illustration
à l'exécution de l'installation complète.
• L'exécution d'une installation complète
peut prendre jusqu'à 10 minutes.
Etape 3a : Connexion de la
caméra (FLIR A3XX)
Illustration
Légendes
1. Câble réseau doté d'un connecteur
RJ-45 pour la connectivité Ethernet et
PoE™ (en fonction du modèle de
caméra).
2. Câble d'alimentation pour puissance
Légendes
consommée de 12 à 24 VCC.
1. Câble réseau doté d'un connecteur
3. Câble USB avec connecteur USB
RJ-45 pour la connectivité Ethernet et
mini-B pour le contrôle et le transfert
PoE™ (en fonction du modèle de
d'images.
caméra).
4. Ports E/S numériques, opto-isol és
2. Câble vidéo doté d'un connecteur
(borne à six pôles vissés).
BNC pour sortie (vidéo composite)
(A) Bouton de réinitialisation (pour une
CVBS (en fonction du modèle de
réinitialisation des paramètres d'usine
caméra).
par défaut).
3. Câble d'alimentation pour puissance
(B) Indicateur d'alimentation.
consommée de 12 à 24 VCC.
4. Ports E/S numériques, opto-isol és
Voir aussi
(borne à six pôles vissés).
Pour obtenir des informations complètes
sur les signaux des indicateurs et les
(A) Indicateur d'alimentation.
configurations des broches, consultez la
(B) Bouton de réinitialisation (pour une
documentation du CD-ROM de la
réinitialisation des paramètres d'usine
documentation utilisateur.
par défaut).
Voir aussi
Pour obtenir des informations complètes
sur les signaux des indicateurs et les
configurations des broches, consultez la
documentation du CD-ROM de la
documentation utilisateur.
© 2011, FLIR Systems, Inc. All rights reserved worldwide.
31
Publ. no. T559492, rev. 010
