IT-IT Italiano

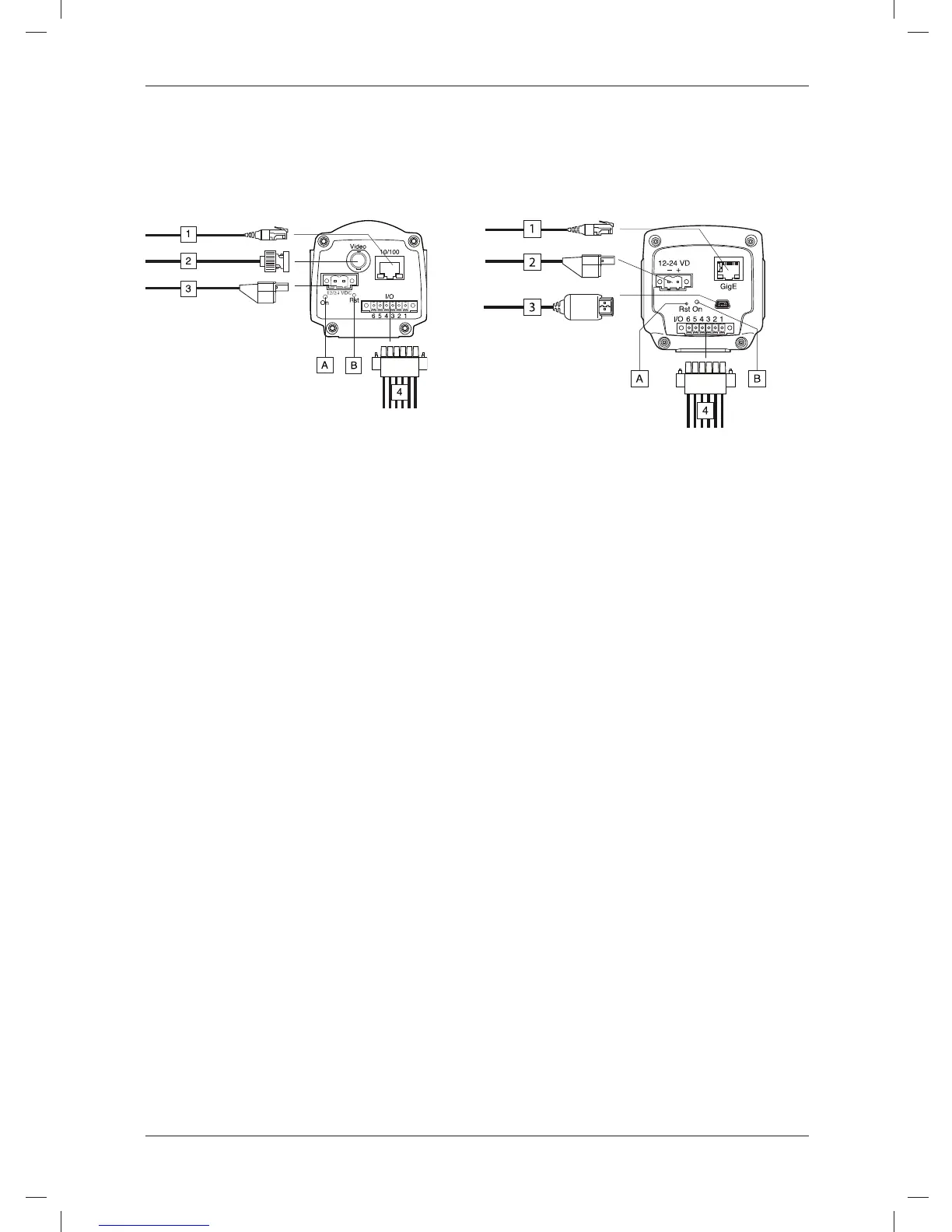

Passaggio Passaggio
3a: collegamento della 3b: collegamento della
termocamera (FLIR A3XX) termocamera (FLIR A6XX)
Figura Figura
Callout
Callout
1. Cavo di rete con un connettore RJ45
1. Cavo di rete con un connettore RJ45
per connettività Ethernet e PoE™ (in
per connettività Ethernet e PoE™ (in
funzione del modello di termocame-
funzione del modello di termocame-
ra).
ra).
2. Cavo video con un connettore BNC
2. Cavo di alimentazione per ingresso
per output CVBS (video composito)
12–24 VCC.
(in funzione del modello di termoca-
3. Cavo USB con un connettore USB
mera).
mini-B per operazioni di controllo e
3. Cavo di alimentazione per ingresso
trasferimento immagini.
12–24 VCC.
4. Porte I/O digitali, optoisolate (morset-
4. Porte I/O digitali, optoisolate (morset-
to a vite a sei poli).
to a vite a sei poli).
(A) Pulsante di reset hardware (per ripri-
(A) Indicatore di alimentazione.
stino delle impostazioni di fabbrica).
(B) Pulsante di reset hardware (per ripri-
(B) Indicatore di alimentazione.
stino delle impostazioni di fabbrica).
Vedere anche
Vedere anche
Per informazioni dettagliate sui segnali
Per informazioni dettagliate sui segnali
degli indicatori e la configurazione dei
degli indicatori e la configurazione dei
pin, consultare la documentazione
pin, consultare la documentazione
disponibile nel CD-ROM User
disponibile nel CD-ROM User
Documentation.
Documentation.
© 2011, FLIR Systems, Inc. All rights reserved worldwide.
37
Publ. no. T559492, rev. 010
