• Полная установка предполагает
См. также
установку нескольких встроенных
Для получения полной информации о
компонентов, некоторые из которых
сигналах индикатора и конфигурациях
принадлежат сторонним
выводов см. документацию на
поставщикам. Не отменяйте
компакт-диске с документацией для
установку этих компонентов,
пользователей.
поскольку они необходимы для
завершения установки.
Шаг 3б. Подключение
• Для завершения полной установки
камеры. (FLIR A6XX)
может потребоваться до 10 минут.

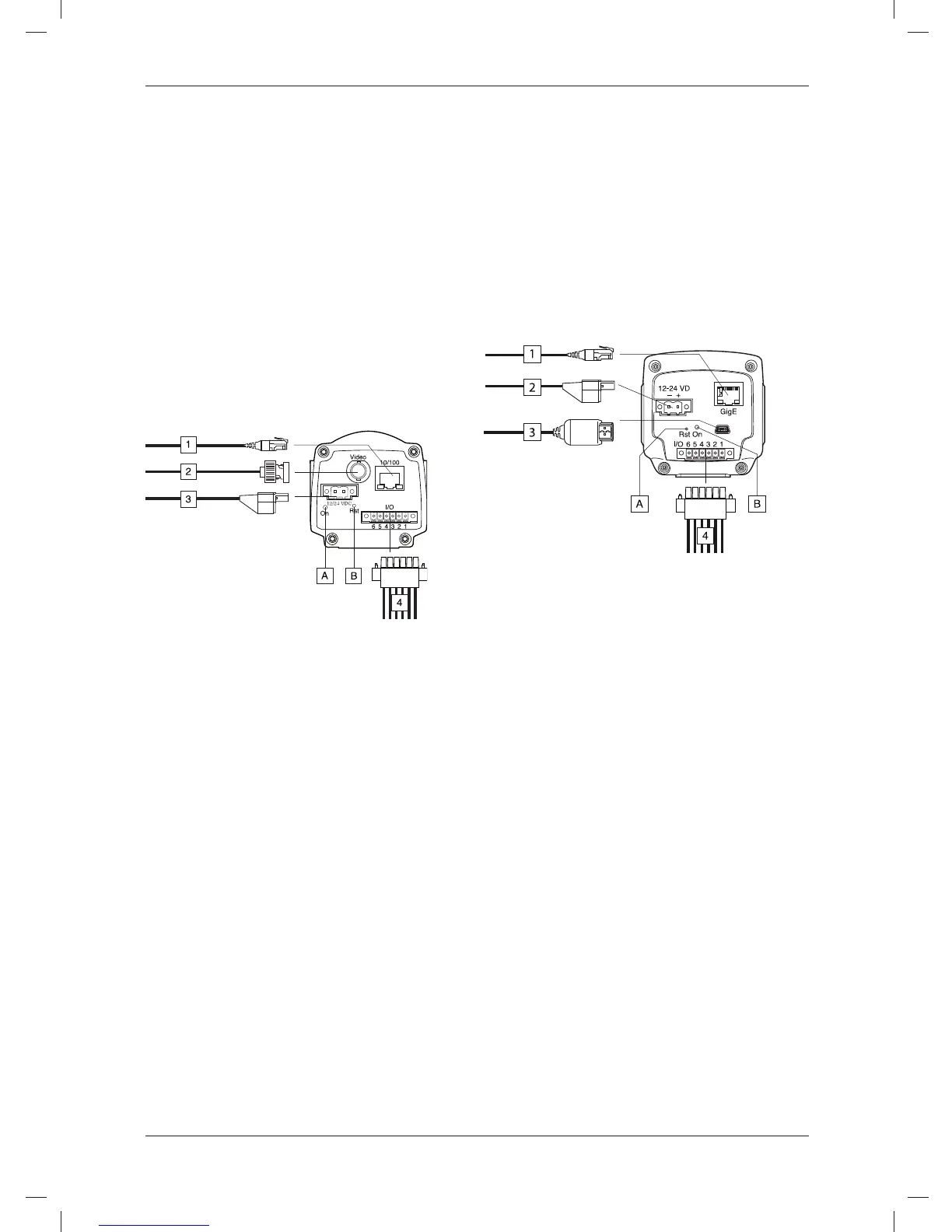

Рис.
Шаг 3a. Подключение
камеры (FLIR A3XX)
Рис.
Выноски
1. Сетевой кабель с разъемом RJ45
для подключения к сети Ethernet и
Выноски
технологии PoE™ (в зависимости
1. Сетевой кабель с разъемом RJ45
от модели камеры).
для подключения к сети Ethernet и
2. Шнур питания на 12 –24 В
технологии PoE™ (в зависимости
постоянного тока.
от модели камеры).
3. Кабель USB с разъемом USB Mini-
2. Видеокабель с разъемом BNC для
B для контроля передачи
вывода CVBS (смешанный
изображения.
видеосигнал) (в зависимости от
4. Цифровые порты ввода/вывода,
модели камеры).
оптоизолированные
3. Шнур питания на 12 –24 В
(шестиполюсный винтовой зажим).
постоянного тока.
(A) Кнопка сброса оборудования (для
4. Цифровые порты ввода/вывода,
сброса до заводских настроек).
оптоизолированные
(B) Индикатор питания.
(шестиполюсный винтовой зажим).
См. также
(A) Индикатор питания.
Для получения полной информации о
(B) Кнопка сброса оборудования (для
сигналах индикатора и конфигурациях
сброса до заводских настроек).
выводов см. документацию на
компакт-диске с документацией для
пользователей.
