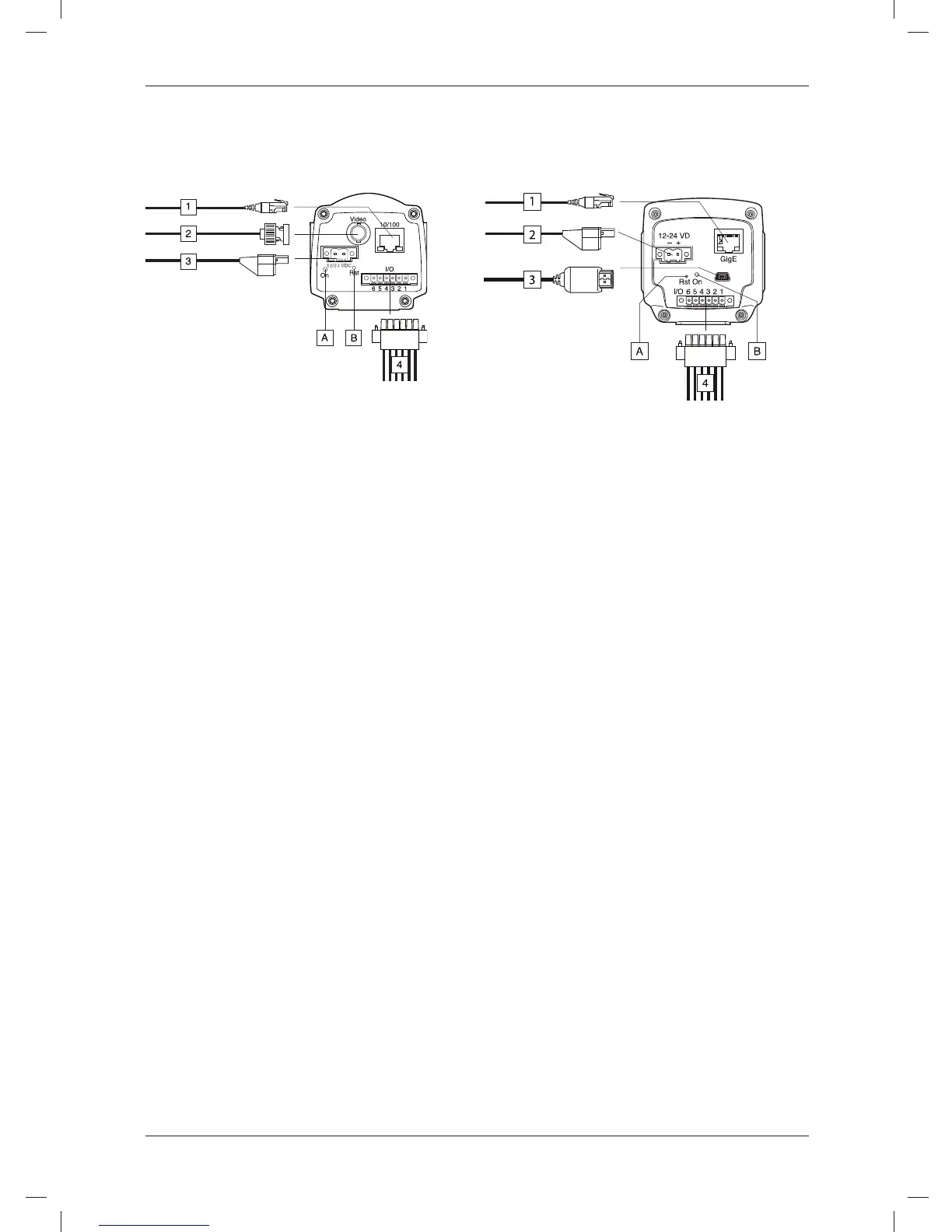

Krok 3a: Připojení kamery Krok 3b: Připojení kamery
(FLIR A3XX) (FLIR A6XX)
Obrázek Obrázek
Popis
Popis
1. Síťový kabel s konektorem RJ45 pro
1. Síťový kabel s konektorem RJ45 pro
připojení Ethernet a PoE™ (v závis-
připojení Ethernet a PoE™ (v závis-
losti na modelu kamery).
losti na modelu kamery).
2. Videokabel s konektorem BNC pro
2. Napájecí kabel pro stejnosměrné na-
výstup CVBS (kombinované video) (v
pětí 12–24 V.
závislosti na modelu kamery).
3. Kabel USB s konektorem USB mini-B
3. Napájecí kabel pro stejnosměrné na-
pro ovládání a přenos snímků.
pětí 12–24 V.
4. Porty pro digitální V/V s optickou
4. Porty pro digitální V/V s optickou
izolací (šestipólová šroubová svor-
izolací (šestipólová šroubová svor-
kovnice).
kovnice).
(A) Tlačítko hardwarového resetování
(A) Indikátor napájení.
(pro návrat k nastaven ím výrobce).
(B) Tlačítko hardwarového resetování
(B) Indikátor napájení.
(pro návrat k nastaven ím výrobce).
Další informace
Další informace
Úplné informace o signálech indikátoru a
Úplné informace o signálech indikátoru a
konfiguracích kontaktů najdete na disku
konfiguracích kontaktů najdete na disku
CD-ROM s uživatelskou dokumentací.
CD-ROM s uživatelskou dokumentací.
Krok 4: Vyhledání a
zjištění kamer v síti s
použitím programu FLIR IP
Config
Obecné informace
Než začnete pracovat s kamerami, je
třeba zjistit, které kamery jsou v síti
Ethernet dostupné. V tomto kroku můžete
© 2011, FLIR Systems, Inc. All rights reserved worldwide.
8
Publ. no. T559492, rev. 010
