ES-ES Español

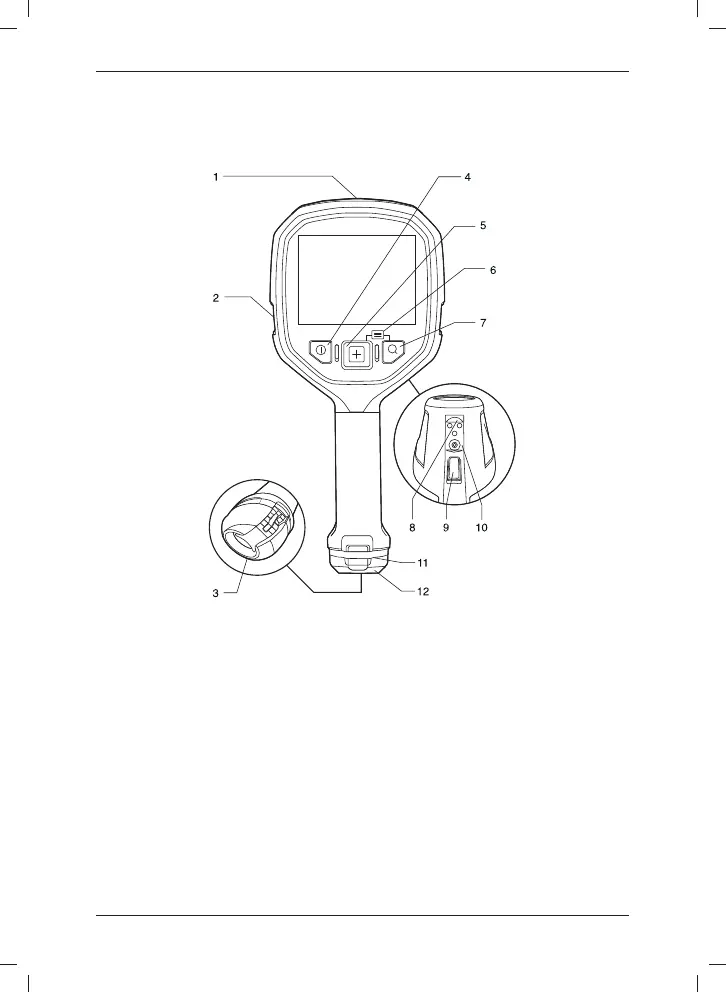

Partes de la cámara
Figura
Explicación
1. Conector USB mini B: conéctelo a un ordenador para descargar imágenes
utilizando Flir Tools.
2. Punto de conexión para la correa/correa para el cuello (lado izquierdo y
derecho).
3. Seguro excéntrico para fijar la batería.
4. Botón de encendido/apagado: este botón tiene dos funciones:
Manténgalo pulsado para encender y apagar.
Púlselo para ir al modo predeterminado.
5. Botón de modo: púlselo repetidamente para seleccionar los modos de la cámara.
6. Acceso a los menús de configuración e imágenes almacenadas: modo de
presión + botón de zoom.
7. Botón de zoom (factor de zoom 2×).
8. Conectores del cargador de camión.
© 2013, Flir Systems, Inc. All rights reserved worldwide.
22
Publ. no. T559819, rev. A
