NL-NL Nederlands

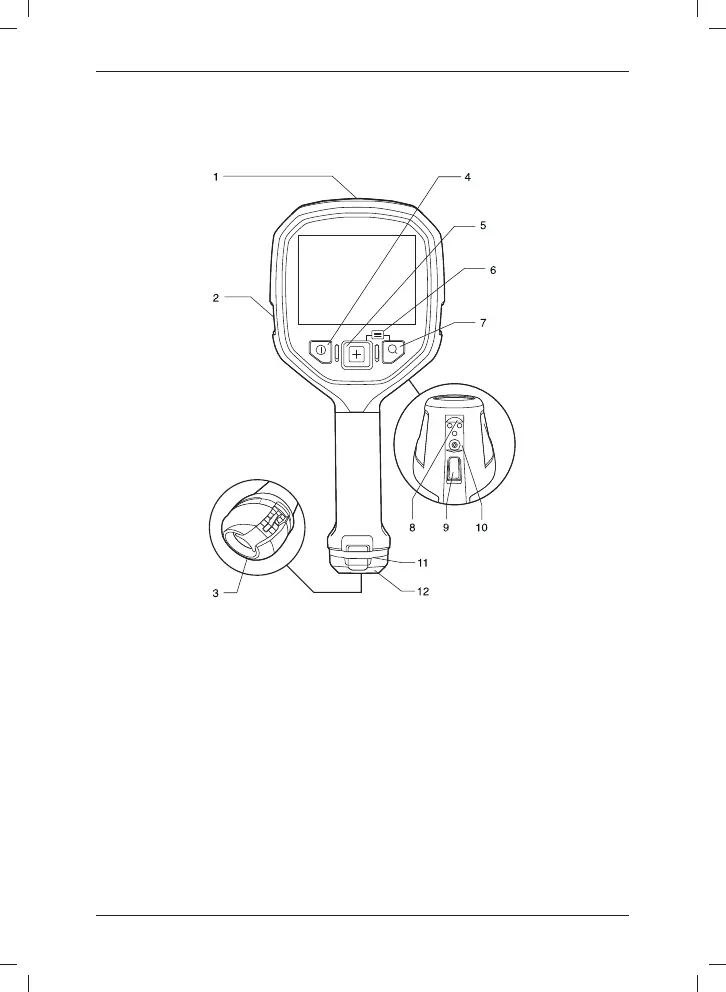

Onderdelen van de camera
Figuur
Uitleg
1. USB Mini-B-connector: een computer aansluiten om afbeeldingen te downloaden
met Flir Tools.
2. Bevestiging voor draagkoord/nekband (links en rechts).
3. Vergrendeling om de batterij vast te zetten.
4. Aan/Uit-knop: deze knop heeft twee functies:
• Indrukken en ingedrukt houden om in/uit te schakelen.
• Indrukken om naar de standaardmodus te gaan.
5. Modus-knop: druk hier meerdere malen op om cameramodi te selecteren.
6. Toegang tot instellingenmenu's en opgeslagen afbeeldingen: druk op de Modus-
en Zoomknop.
7. Zoomknop (zoomfactor 2×).
8. Connectoren voor trucklader.
9. Activeerknop voor opslaan: deze activeerknop heeft twee parallelle functies:
© 2013, Flir Systems, Inc. All rights reserved worldwide.
46
Publ. no. T559819, rev. A
