FLIR K Series

JA-JP 日日本本語語
カカメメララ部部品品

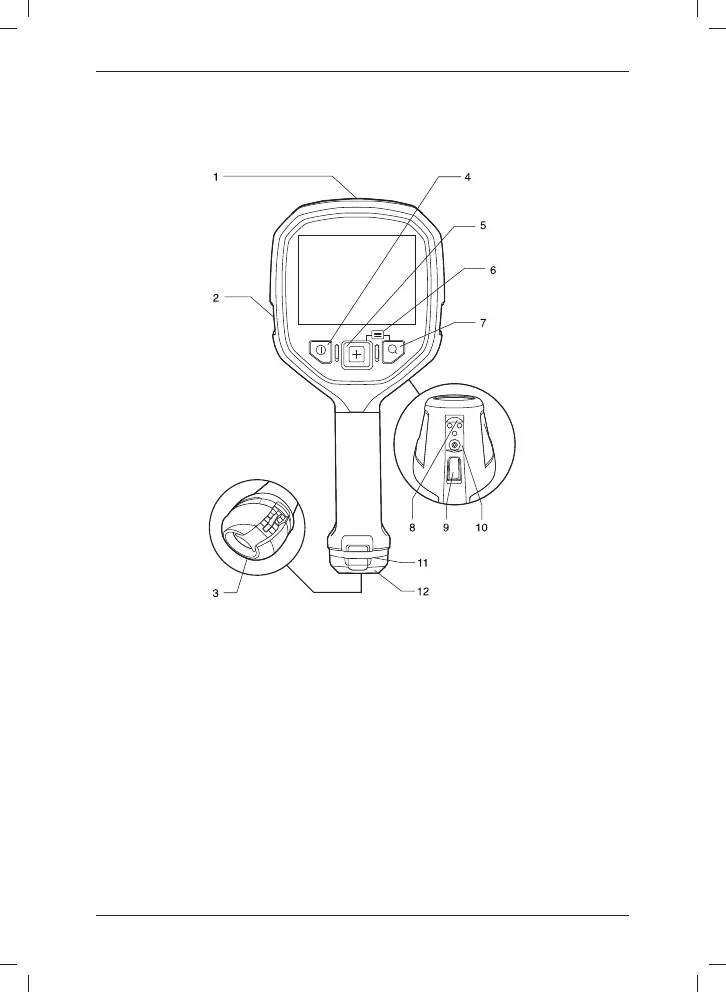

図
説明
1. USB Mini-B コネクタ: コンピューターに接続し、Flir Tools を使用して画像をダ
ウンロードします。
2. ラニヤード ストラップ/首かけストラップの取り付け位置 (左側および右側)
3. バッテリーを固定するエキセントリック ラッチ
4. オン/オフ ボタン: このボタンには、次の 2 つの機能があります。
• 押し続けると、電源がオンまたはオフになります。
• 1 回押すと、デフォルト モードになります。
5. モード ボタン: 繰り返し押して、カメラ モードを選択します。
6. セットアップ メニューおよび保存済み画像へのアクセス: モード ボタンとズーム
ボタンを同時に押します。
7. ズーム ボタン (ズーム係数 2×)
8. 車載充電器用のコネクタ
© 2013, Flir Systems, Inc. All rights reserved worldwide.
37
Publ. no. T559819, rev. A
