Chap. 4 Installation (voir Fig. 1-3)
F
3
Le raccord fourni en accessoire avec les pompes FLOTEC ComPac est adaptable à la dimension
du tuyau utilisé.
Si vous voulez relier un tuyau fileté ou un raccord à branchement rapide de 3/4" (19 mm), le
visser directement sur la partie filetée (point a).
Si vous disposez d'un tuyau de Ø 25 mm (1"), couper la partie non nécessaire (jusqu'au point b).
Si vous utilisez un tuyau de Ø 32 mm (1 1/4"), couper les parties non nécessaires (jusqu'au
point c).
Les pompes FLOTEC ComPac sont livrées avec le clapet de non retour pour éviter que le tuyau de refoulement ne se
vide et que le liquide ne reflue vers l'arrière.
Dans le cas d'une installation fixe avec tuyauterie rigide, l'installation d'un raccord à fermeture rapide situé dans la
position la plus pratique facilite les opérations de nettoyage et d'entretien.
Les dimensions du puits doivent pouvoir permettre le logement de la pompe à l'intérieur et permettre un nombre
moindre de démarrages par heure
(voir LIMITES D'UTILISATION -Données techniques).
Pour toute opération de transport ou de soulèvement de la pompe, se servir de la poignée prévue à cet effet.
Dans le cas d'utilisation temporaire, il est conseillé d'utiliser une tuyauterie flexible qui est reliée à la pompe au moyen
d'un raccord caoutchouc. Pour l'immersion de la pompe, utiliser une corde à fixer sur la poignée.
Les pompes utilisées pour des étangs, des lacs, des fontaines ou des lieux similaires doivent être dotées d'un disjoncteur
de sûreté. Veuillez vous adresser à un électricien spécialisé de confiance.

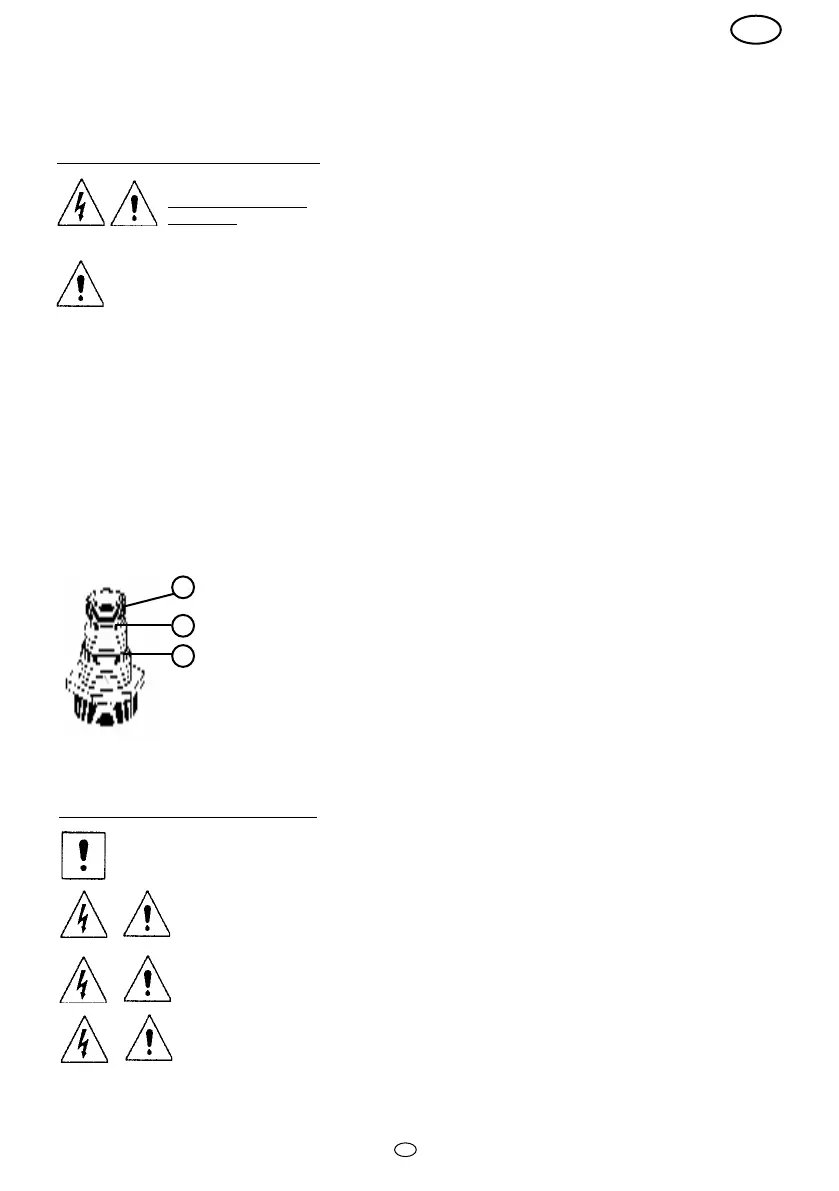

Branchement du tuyau de refoulement
a
b
c
1. Enlever la partie qui n'est pas utilisée du raccord universel en la coupant à l'aide d'un couteau.
2. Visser le raccord universel sur la pompe.
3. Relier le tuyau au branchement universel.
Pour les fontaines extérieures, les jardins aquatiques et autres éléments du même genre, l'alimentation de la pompe doit
être protégée par un dispositif différentiel à courant résiduel (DDR) assigné au plus égal à 30 mA. En cas d'utilisation en
service continu dans des étangs avec poissons, les garnitures de la pompe doivent être vérifiées à des intervalles réguliers de
6 mois (eau contenant des substances abrasives). Il est nécessaire de prêter attention également à la dimension maximum
de la granulométrie permise par la pompe et de prendre les précautions voulues contre l'aspiration éventuelle de poissons.
Mise à la terre
La fiche du câble d'alimentation est dotée d'un double contact de terre. Ainsi, la mise à la terre est effectuée quand
on introduit la fiche.
S'assurer au moment de l'installation que le réseau d'alimentation électrique est équipé d'une
protection à la terre selon les normes en vigueur.
Chap. 5 Branchement électrique
S'assurer que la tension et la fréquence indiquées sur la pompe correspondent à celles de
l'alimentation.
Il est nécessaire de vérifier que le réseau électrique soit équipé d'un disjoncteur différentiel à
haute sensibilité D ≤ 30 mA (DIN VDE 0100T739).
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après
vente ou des personnes de qualification similaire afin d'éviter un danger.
F
Risques de décharges
électriques
DANGER
Pour éviter que les personnes n'encourent des risques, il est absolument interdit d'introduire
les mains dans la tête de la pompe, si la pompe est branchée sur le réseau d'alimentation.
DANGER
Toute opération concernant l'installation doit être effectuée quand
l'électropompe est déconnectée du réseau d'alimentation électrique.
Les pompes de cette série ne sont pas indiquées pour fonctionner dans
les piscines ni pour effectuer les opérations de nettoyage et d’entretien
correspondantes.
TRADUCTION DES INSTRUCTIONS D'ORIGINE
