18
Kap. 4 Installation (Siehe Abb. 1-3)
D
3
Bei einer festen Installation mit starren Leitungen sollte eine Anschlussteil mit Schnellverschluss an einer günstigen
Stelle angebracht werden, um Reinigungs- und Wartungsarbeiten zu erleichtern.
Die in Teichen, künstlichen Seen, Brunnen oder ähnlichen Stellen benutzten Pumpen müssen mit einem Fehlstrom-
Sicherheitsschalter ausgerüstet werden. Bitte fragen Sie einen Elektrofachmann.
Im Falle einer temporären Anwendung wird der Einsatz von flexiblen Rohren empfohlen, die mittels eines Rohrstückes
an die Pumpe angeschlossen werden. Zum Eintauchen der Pumpe führen Sie ein Seil durch den Tragegriff.

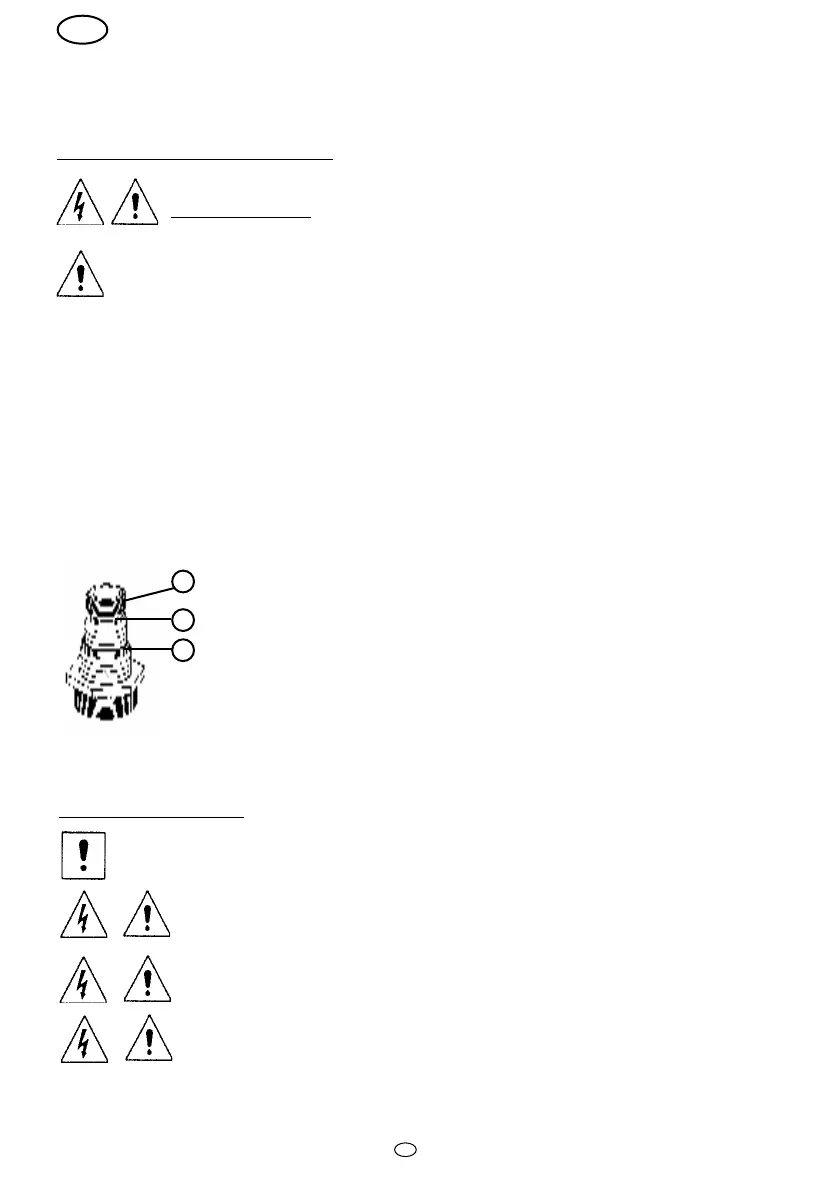

Das mit den FLOTEC ComPac Pumpen mitgelieferte Anschlussteil kann an den Durchmesser
der verwendeten Leitung angepasst werden.
Soll ein Gewinderohr oder ein Anschlussteil mit ¾" -Schnellanschluss (19 mm) angeschlossen
werden, müssen diese direkt auf das Gewinde aufgeschraubt werden (Punkt a).
Soll eine Leitung mit Ø 25 mm (1") angeschlossen werden, muss das nicht benötigte Teil (bis
zum Punkt b) abgeschnitten werden.
Soll eine Leitung mit Ø 32 mm (1 ¼") angeschlossen werden, müssen die nicht benötigten
Teile (bis zum Punkt c) abgeschnitten werden.
Die Pumpen FLOTEC ComPac werden komplett mit Rückschlagventil geliefert, um einen Rückfluss der Flüssigkeit/
Leerlaufen der Zuleitung zu verhindern.
Die Maße der Sammelgrube sollten so ausgelegt sein, dass die Pumpe im Inneren angebracht werden kann und sich so
wenig wie möglich stündlich einschalten muss.
(Siehe "ANWENDUNGS-BEREICHE - Technische Daten").
Anschließen der Zuleitung
a
b
c
1. Vom Universalanschluss den nicht benötigten Teil mit einem Messer abschneiden.
2. Den Universalanschluss an der Pumpe festschrauben.
3. Die Leitung an den Universalanschluss anschließen.
In Brunnen für Außenbereiche, Gartenseen und ähnlichen Bereichen muss die Pumpe über eine
Fehlerstromschutzeinrichtung (RCD) mit einem geschätzten Restbetriebsstrom von maximal 30 mA installiert werden.
Bei Einsatz in Teichen mit Fischbesatz im Dauerbetrieb müssen die Dichtungen der Pumpe in regelmäßigen Abständen
von 6 Monaten überprüft werden (aggresives Wasser). Bitte beachten Sie auch die max. Korngröße der Pumpe und
treffen Sie ggf. Vorkehrungen gegen ein mögliches Ansaugen von Teichbewohnern.
Erdung
Der Stecker des Speisungskabels hat zwei Erdkontakte. Somit ist die Erdung mit dem Einführen des Steckers
gewährleistet.
Der Verantwortliche der Installation hat zu überprüfen, daß die elektrische Speisung über eine
den Normen entsprechende Erdung verfügt.
Kap. 5 Elektroanschluß
Überprüfen Sie, ob Spannung und Frequenz des Leistungsschildes mit der Netzspannung übe-
reinstimmen.
Es ist notwendig zu überprüfen, daß die elektrische Speisung mit einem hoch empfindlichen
Differentialschalter ausgestattet ist
D ≤ 30 mA (DIN VDE 0100T739).
Die Netzanschlußleitung darf ausschließlich nur durch Fachpersonal ausgetauscht werden.
D
Für jeden Transport oder Hebung der Pumpe nur den eigens dazu bestimmten Griff benutzen.
elektrische Entladung
GEFAHR
Um ernsthafte Schäden an Personen zu verhindern, ist es absolut verboten mit den Händen in
die Öffnung der Pumpe zu greifen, wenn die Pumpe am elektrischen Netz angeschlossen ist.
ACHTUNG
Während der ganzen Installationsarbeiten darf die Pumpe nicht am
Stromnetz angeschlossen sein. Die Pumpen dieser Serie sind weder für
den Einsatz in Schwimmbädern noch für die Reinigungs und Wartungsar-
beiten geeignet.
BERSETZUNG VOM ORIGINAL
