23
Cap. 4 Instalación (ver Fig. 1-3)
E
3
En el caso de alimentación fija con tuberías rígidas, la instalación de un enlace de cierre rápido situado en la posición
más conveniente facilita las operaciones de limpieza y mantenimiento.
Las bombas utilizadas en estanques, fuentes o similares o en las cercanías de las mismas, tienen que tener un disyuntor
diferencial. Se ruega consultar al proprio electricista de confianza.
En caso de uso temporáneo se aconseja utilizar una tubería flexible unida a la bomba con un enlace porta-goma. Para
sumergir la bomba, usar una cuerda fijada a la manija.

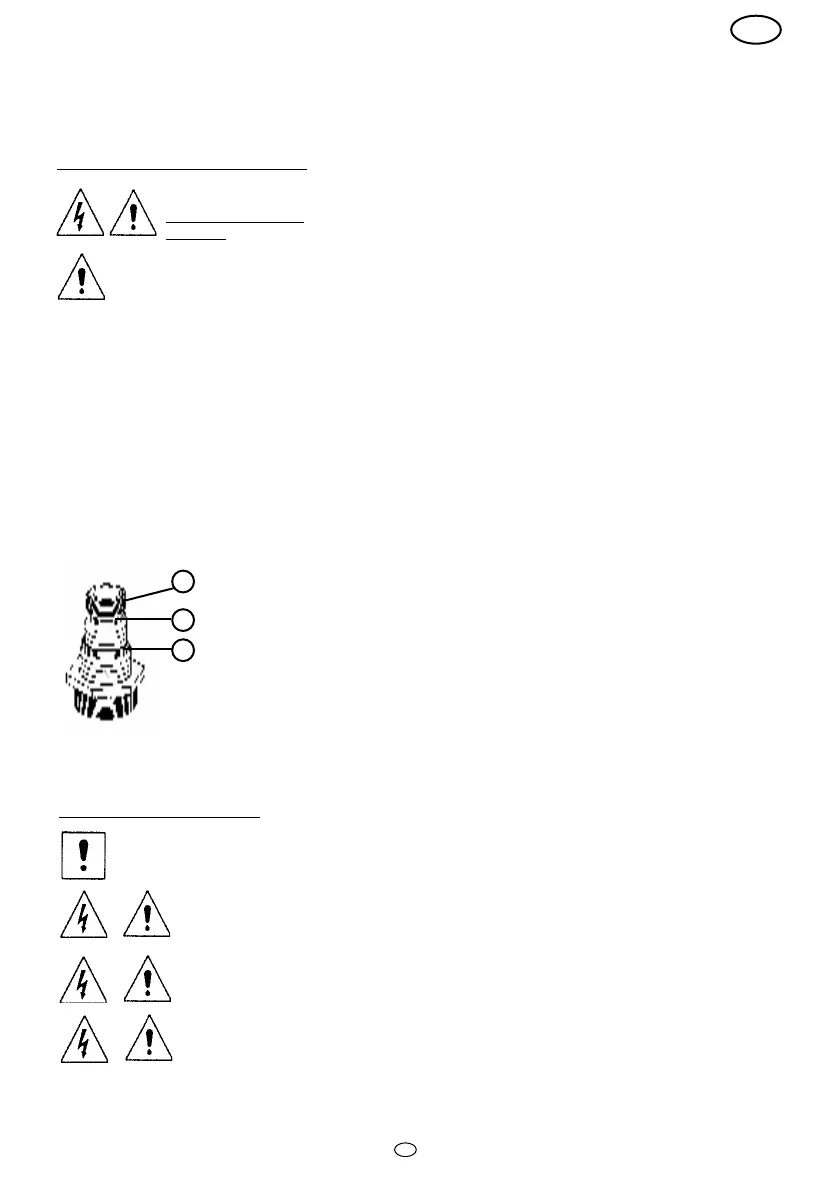

El enlace suministrado con las bombas FLOTEC ComPac se adapta a las dimensiones del
tubo utilizado.
En el caso de conectar un tubo roscado o un enlace de enganche rápido 3/4" (19 mm), enroscar
directamente en la parte fileteada (punto a).
En el caso de un tubo de Ø 25 mm (1"), cortar el tramo no necesario (hasta el punto b).
Si en cambio se usa un tubo de Ø 32 mm (1 1/4"), cortar los tramos no necesarios (hasta el
punto c).
Las bombas FLOTEC ComPac se suministran con válvula de no retorno para evitar el vaciado del tubo de alimentación
y el reflujo del líquido hacia atrás.
Las dimensiones del pozo de recolección tienen que ser tales de permitir el alojamiento de la bomba en su interior y
efectuar el menor número posible de encendidos horarios.
(ver LÍMITES DE USO - Datos técnicos).
Conexión del tubo de alimentación
a
b
c
1. Eliminar del enlace universal la parte que no se usa cortándola con un cuchillo.
2. Enroscar el enlace universal en la bomba.
3. Conectar el tubo al enlace universal.
En las fuentes de exterior, lagos de jardín, y elementos parecidos, la bomba debe instalarse con un dispositivo de corriente
residual (RCD) con corriente de ejercicio residual estimada no superior a 30 mA. En caso de utilización en servicio
continuo en estanques con peces, las guarniciones de la bomba tienen que ser controladas regularmente cada 6 meses
(aguas que contienen sustancias agresivas). Prestar atención respecto a las dimensiones máximas granulométricas
permitidas por la bomba, tomando inclusive las medidas de prevención en caso de una posible aspiración de peces.
Toma a tierra
El enchufe del cable de alimentación posee un doble contacto a tierra. De esta manera la toma a tierra se produce
enchufando.
El responsable de la instalación tendrá que asegurarse de que el sistema de alimentación eléctrica
posea una eficaz toma a tierra conforme a las normas vigentes.
Cap. 5 Conexión eléctrica
Verificar que la tensión y la frecuencia indicadas en la placa correspondan a la de la red de
alimentación.
Es necesario asegurarse de que la instalación de alimentación eléctrica posea un interruptor
diferencial de alta sensibilidad D ≤ 30 mA (DIN VDE 0100T739).
El cable de alimentación tiene que ser sustituido exclusivamente por el personal especializado.
E
Para cualquier operación de transporte o alzada de la bomba utilizar la correspondiente manija.
Riesgos de descargas
eléctricas
PELIGRO
A efectos de evitar graves daños a las personas, está prohibido introducir las manos en la
boca de la bomba, si la misma se encuentra conectada a la red de alimentación.
PELIGRO
Todas las operaciones relativas a la instalación tienen que realizarse con la
bomba desconectada de la red de alimentación. Las bombas de esta serie
no son aptas para el uso en piscina y las relativas operaciones de limpieza
y mantenimiento.
TRADUCCIÓN DEL ORIGINAL
