Cap. 4 Instalaçào (videFig. 1-3)
P
3
No caso de instalação fixa com tubulações rígidas, a instalação de uma conexão com fecho rápido colocado na posição
mais conveniente, facilita as operações de limpeza e manutenção.
As bombas utilizadas em pântanos, lagos de jardim, fontes ou lugares similares, ou nas proximidades dos mesmos,
devem ser equipadas com um interruptor de protecção salva-vidas. Contactar seu electricista especializado de confiança.
No caso de uso provisório, aconselhamos o uso de uma tubulação flexível que é conectada à bomba mediante uma
conexão porta-borracha.
A conexão fornecida em dotação com as bombas FLOTEC ComPac adapta-se à dimensão
do tubo utilizado.
Querendo ligar um tubo roscado ou uma conexão com ligação rápida de 3/4" (19 mm), será
oportuno aparafusa-lo directamente à parte roscada (ponto a).
Se o tubo tiver um diâmetro de 25 mm (1"), cortar a parte desnecessária (até o ponto b).
Se, pelo contrário, o tubo utilizado tiver um diâmetro de 32 mm (1 1/4"), cortar as partes
desnecessárias (até o ponto c)
As bombas FLOTEC ComPac são fornecidas completas, com válvula de não retorno para evitar o esvaziamento do tubo
de distribuição e o refluxo de líquido para trás.
O tamanho do poço de recolha deve ser suficiente para que a bomba possa caber nele e deve permitir o menor número
possível de arranques horários. (ver LIMITES DE USO - Dados técnicos).

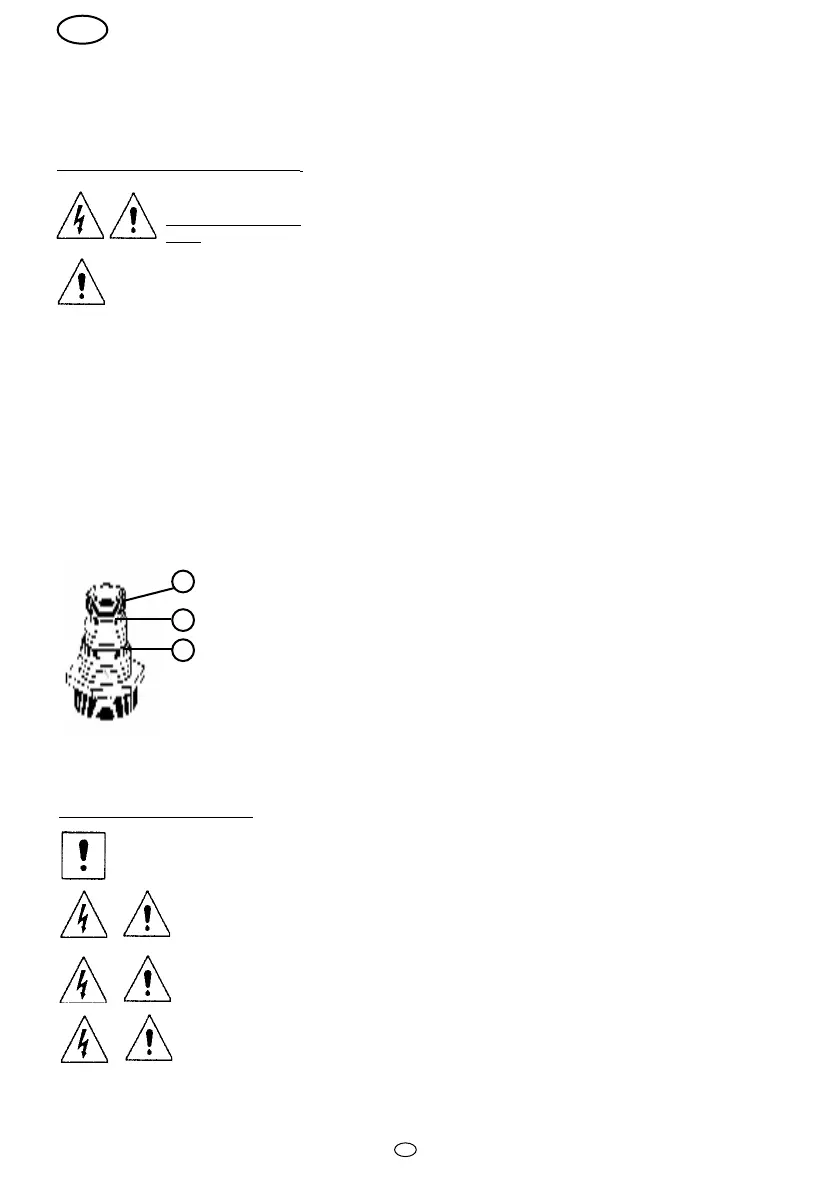

Ligação do tubo de distribuição
a
b
c
1. Retirar da conexão universal a parte que não for utilizada, cortando-a com uma faca.
2. Aparafusar a conexão universal à bomba.
3. Ligar o tubo à conexão universal.
Nas torneiras externas, nos pequenos lagos de jardim e em elementos semelhantes, a bomba deve ser instalada com
um dispositivo de corrente residual (RCD), com corrente de exercício residual estimada não superior a 30 mA. No caso
de uso contínuo em lagos com peixes, os retentores da bomba deverão ser controlados regularmente de seis em seis
meses (contendo a água substâncias agressivas). Deve-se prestar atenção à dimensão máxima dos grânulos permitidos
e deve-se também prestar todo o cuidado para evitar a possível aspiração dos peixes.
Ligação de terra
A ficha do cabo de alimentação está equipada com um duplo contacto de terra. Desta forma a ligação de terra efectua-se
simplesmente conectando a bomba à rede eléctrica.
O responsável da instalação deve verificar que a instalação de alimentação eléctrica tenha uma
eficiente instalação de terra conforme o disposto pelas leis em vigor.
Cap. 5 Ligação eléctrica
A tensão e a freqüência da placa devem corresponder às da rede de alimentação disponível.
É preciso verificar que a instalação de alimentação eléctrica tenha um interrruptor diferencial de
alta sensibilidade
D ≤ 30 mA (DIN VDE 0100T739).
O cabo de alimentação, pode ser substituído exclusivamente por pessoal qualificado.
P
Para qualquer operação de transporte ou levantamento da bomba, utilizar a alça.
Risco descargas eléc-
tricas
PERIGO
Para evitar graves danos às pessoas, fica absolutamente proibido introduzir as mãos na
boca da bomba, se a bomba estiver ligada à rede de alimentação.
PERIGO
Cada operação de instalação deve ser efectuada com a bomba desligada da
rede de alimentação. As bombas desta série não são adequadas para uso
em piscina e as relativas operações de limpeza e manutenção.
TRADUÃO DO ORIGINAL
