Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832
Instalación 16
8. Destornille y retire la tapa de la cámara de la bomba. 9. Levante la bomba por medio del mango derecho, sáquela
de la cámara de la bomba y colóquela en el balde con
lejía. Verifique que la lejía no se desborde cuando coloque la
bomba en el balde.
10. Coloque la bomba nueva en la cámara de la bomba con la
descarga apuntando hacia la esquina posterior derecha
mirando desde la abertura del inodoro (consulte la figura 1).
Alinee la descarga de la bomba con el orificio de 3" en la
tapa del tanque, luego oscile la bomba de manera que el
interruptor de flotador vertical quede protegido (de las
partículas sólidas) lo más posible por el deflector en el tanque
entre el orificio de montaje del inodoro y la cámara de la
bomba (consulte la figura 1). Nivele la bomba según lo
requiera para que quede firme en la cámara de la bomba.
11. Verifique que la empaquetadura de espuma (consulte la figura
2) esté en posición en la brida de la cámara de la bomba. Si
no lo está, o si está gastada o dañada, reemplácela. Para
obtener mejores resultados, superponga los extremos de la
empaquetadura una 1/2" aproximadamente.
12. Pase los cordones hacia arriba por el orificio de 2-1/2" en la
tapa.
13. Pase el tubo de descarga y el accesorio de adaptación por el
orificio de 3" en la tapa. Aún no oprima el aro de refuerzo en
posición. Enrosque el tubo de descarga en la descarga de la
bomba hasta que quede apretado a mano y termine de ajus-
tarlo con la llave de correa.
14. Reconecte la unión en el tubo de descarga.
15. Llene el tanque con agua a una profundidad aproximada
de 4” (verifique con una cinta métrica a través de la abertu-
ra de la tapa en la parte superior de la cámara de la
bomba). Enchufe la bomba y continúe llenando el tanque.
Center Pump Discharge
Under Discharge Port in Lid
Top of
Tank
Pump
Switch
Baffle
Make sure Float
does not hit baffle
3
Vent

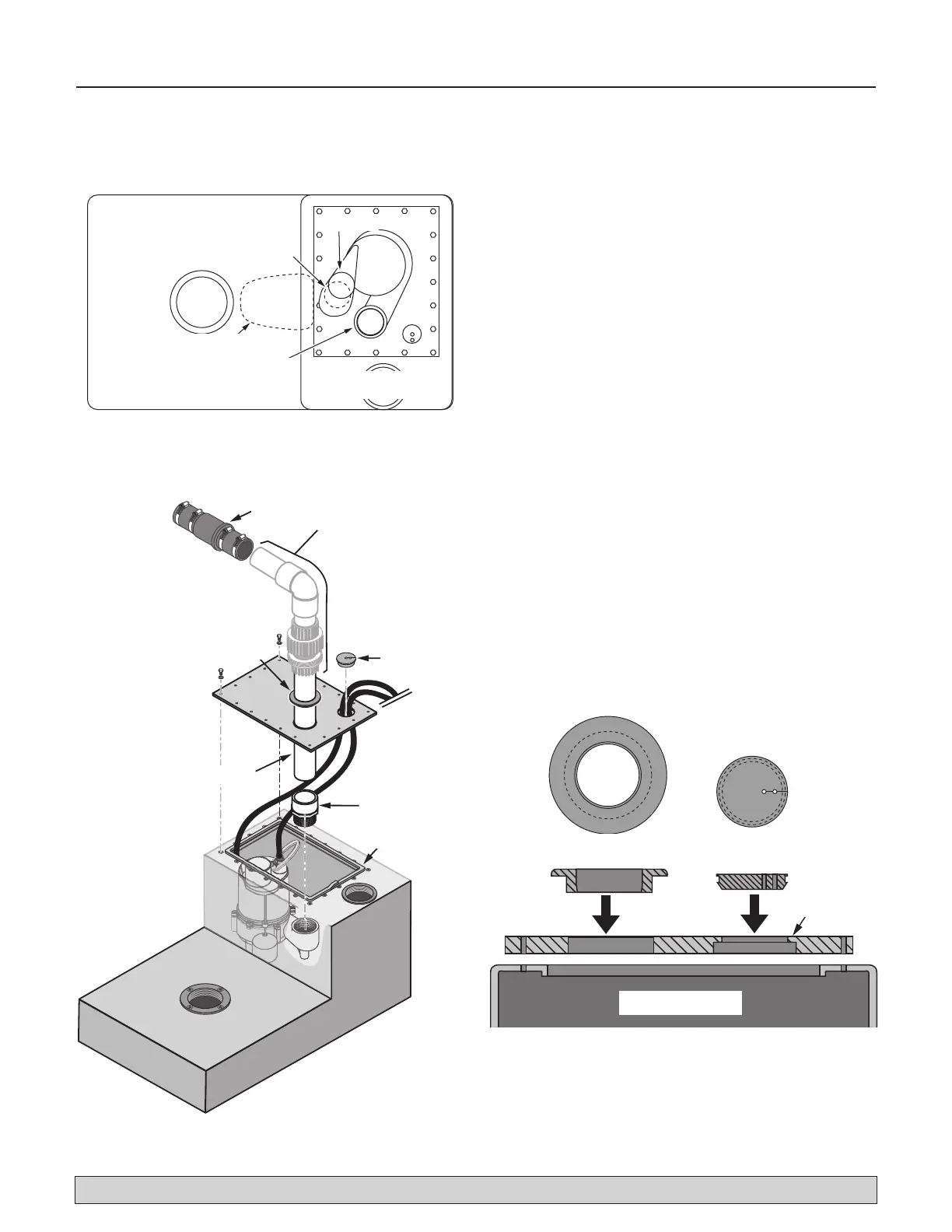

Figura 1: Orientación de la bomba en la cámara de
bombeo del Add-a-Jon
Purchase Separately:
2 - 2” x Close Nipples
1 - 2” Slip Union
1 - 2” Slip 90° Elbow
Adapter
Foam
Gasket
Check Valve
Cord
Grommet
Pipe Gromm
et
Discharge Pipe
5159 1005
Figura 2:Vista despiezada del Add-a-Jon
NOT TO SCALE
Pipe
Grommet
Cord
Grommet
Lip is up
Pump Chamber
Figura 3: Orientación correcta de los aros de refuerzo
del Add-a-Jon
Asegúrese de que
el flotador no
golpee el deflector
Interruptor
Bomba
Orificio de
ventilación de 3"
Parte
superior
del tanque
Deflector
Colocar la descarga de la bomba en
el centro por debajo de la abertura
de descarga en la tapa
Aro de refuerzo del tubo
Adaptador
Empaquetadura
Tubo de descarga
Aro de
refuerzo
del cordón
Válvula de retención
Aro de refuerzo
del tubo
Cámara de la bomba
NO A ESCALA
Aro de refuerzo
del cordón
Borde hacia
arriba
Comprar por separado
2 Niples bicónicos
de 2”
1 Unión deslizante
de 2”
1 Codo deslizante
de 2” de 90°
