Inbetriebnahme:
(Aufstellungshinweise beachten).
Track
®
-P-ci:
Mit dem Stromnetz verbinden.
Track
®
-P:
Druckregler montieren.
Bauteile Druckregler:
a) Druckregler mit Wasserabscheider
b) schwarzer Druckschlauch
c) Haltebügel
d) Messingmutter (am Druckregler)

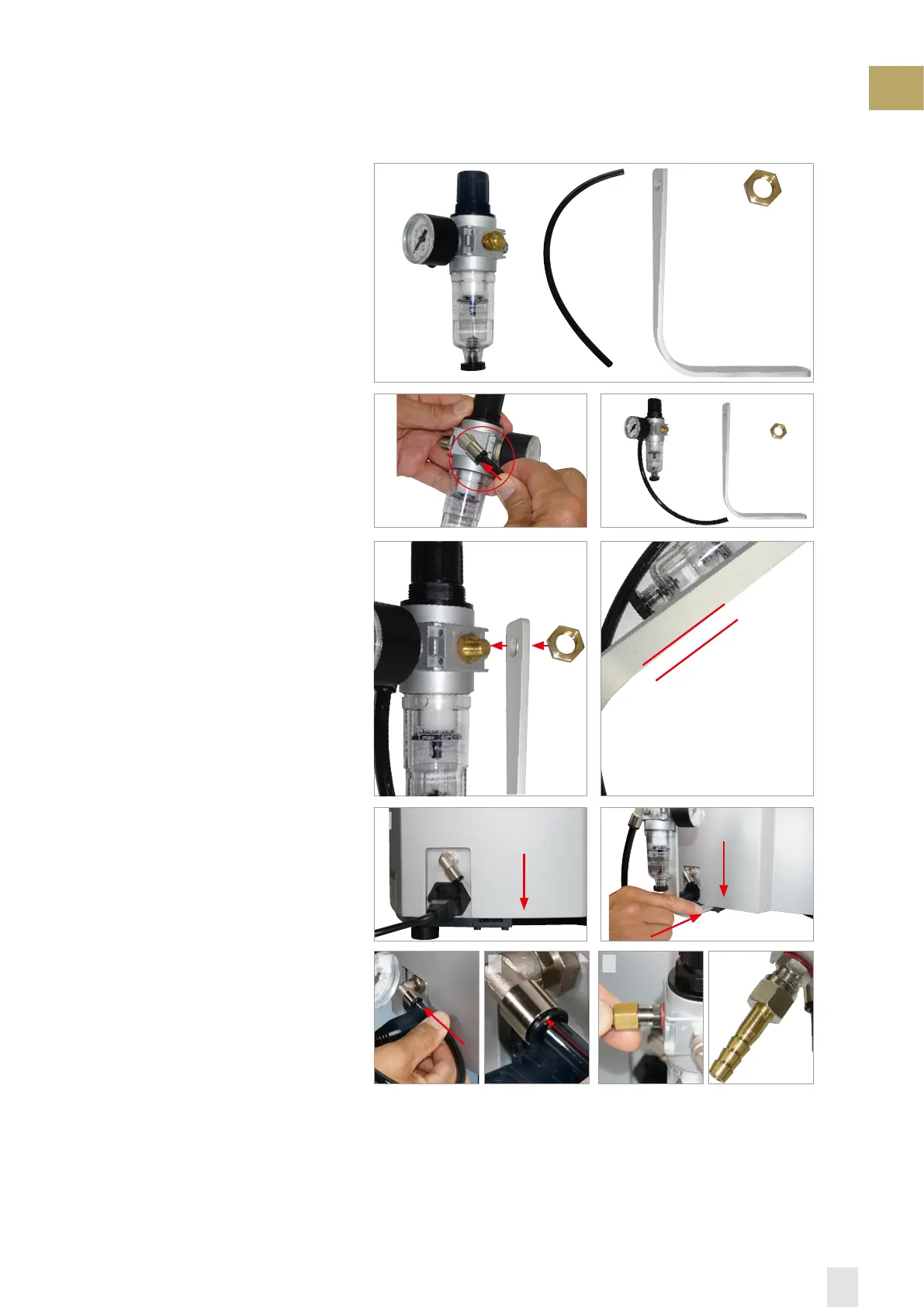

Montage:
Schwarzen Druckschlauch in den Druck-
luft Steckverbinder am Druckregler
stecken (1).
Den Haltebügel (c) am Druckregler mit
der Messingmutter (d) befestigen (2b),
dabei auf eine parallele Ausrichtung (3)
von Druckregler und Haltebügel achten.
Den Haltebügel in die dafür vorgesehene
Öffnung bis zum Anschlag schieben (4 + 5).
Schwarzen Druckschlauch in den
Druckluft Steckverbinder am Gerät
stecken (6).
Schlauchanschluss anschrauben (7) und
Verbindung zum Druckluftnetz herstellen.
(Drucklufteinstellungen, siehe technische
Daten, Seite 5).
6
c d
6 7 7
54
3
1
2a
2b
a b c d
