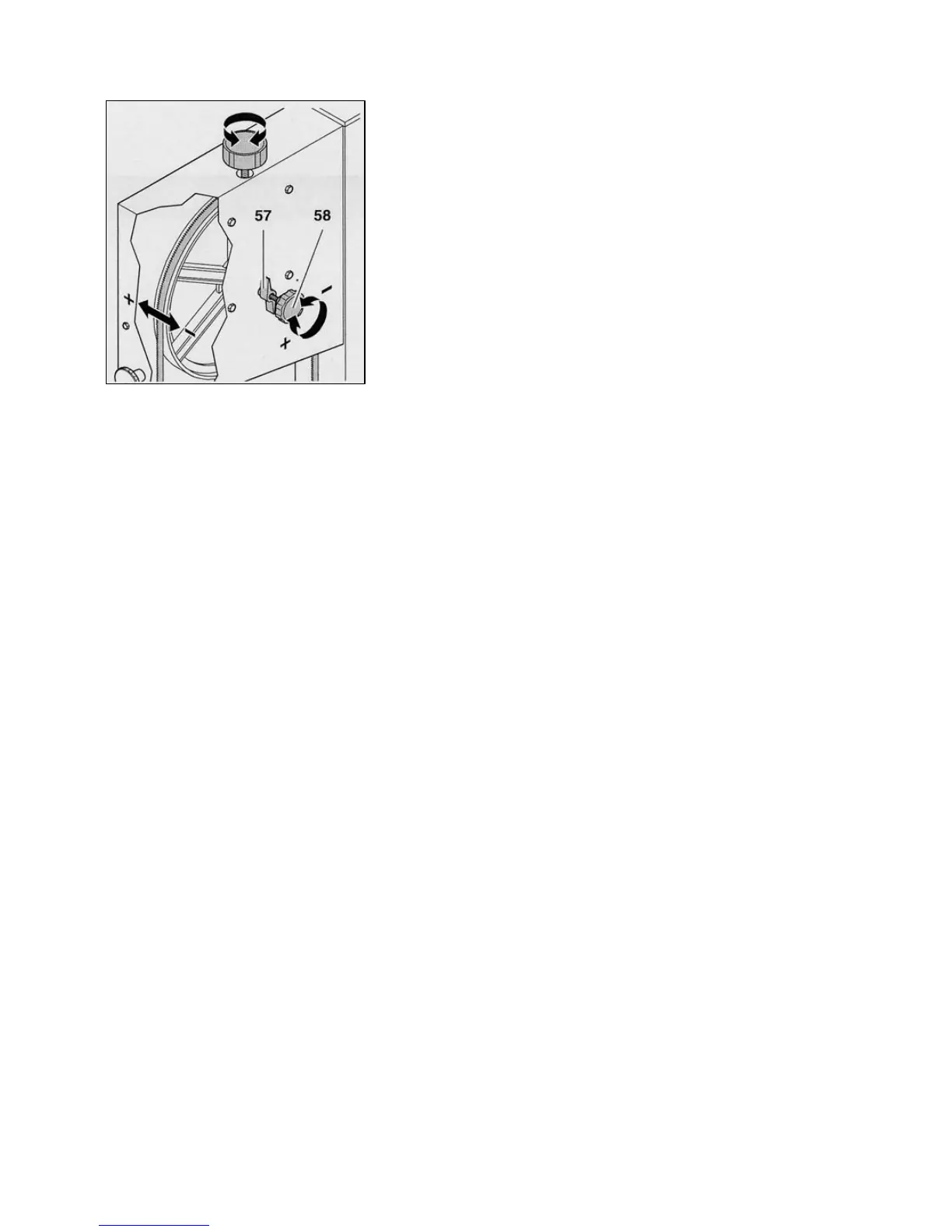

II. Regolazione della lama della sega
La lama deve girare perfettamente centrata sui rivestimenti
in gomma dei volani. Quando ciò non si verifica si deve
modificare l’inclinazione del volano superiore della lama:
1. Allentate il dado di bloccaggio (57).
2. Ruotate la vite di regolazione (58):
− Ruotate la vite di regolazione (58) in senso orario
quando la lama della sega tende ad andare verso
il fronte della sega.
− Ruotate la vite di bloccaggio (58) in senso
antiorario quando la lama della sega tende ad
andare verso il retro della sega.
3. Stringete a fondo il dado di bloccaggio (57).
III. Regolazione del guida lama superiore
Il guida lama superiore è composto da:
- una placchetta d’appoggio che sostiene la lama della sega da dietro,
- due piccole placchette in metallo duro, che guidano la lama della sega lateralmente.
Queste placchette devono essere regolate ad ogni sostituzione della lama e ad ogni nuova
regolazione della lama della sega.
N.B.: Controllate regolarmente le placchette e se necessario, sostituitele; quelle laterali
sempre assieme.
1. Allentate la vite (59) per spostare la placchetta d’appoggio (60) e poterla poi regolare
facilmente nel senso delle frecce.
2. Allentate le viti (61).
3. Posizionate il supporto (62) in modo che le placchette laterali (63) si trovino a circa 1
mm dietro la base dei denti.
4. Stringete a fondo le viti (61).
5. Allentate i contro dadi zigrinati (64).
6. Mediante le viti zigrinate (65) spostate le placchette (63) in modo che sfiorino la lama.
7. Ruotate diverse volte il volano superiore della lama della sega a mano in senso orario in
modo che le placchette (63) si sistemino nella corretta posizione (devono sfiorare la
lama della sega).
8. Stringete a fondo i contro dadi zigrinati (64) tenendo ferme le viti zigrinate (65).
9. Posizionate il rullo d’appoggio (60) in modo che sfiori la lama della sega.
10. Stringete a fondo la vite di bloccaggio (59).
