14
III. Regolazione del piano di lavoro
Sul piano di lavoro si devono fare due regolazioni:
- lateralmente, in modo che la lama a nastro passi esattamente al centro dell’inserto del
piano.
- orizzontalmente, per fare in modo che la lama sia
esattamente ortogonale al piano.

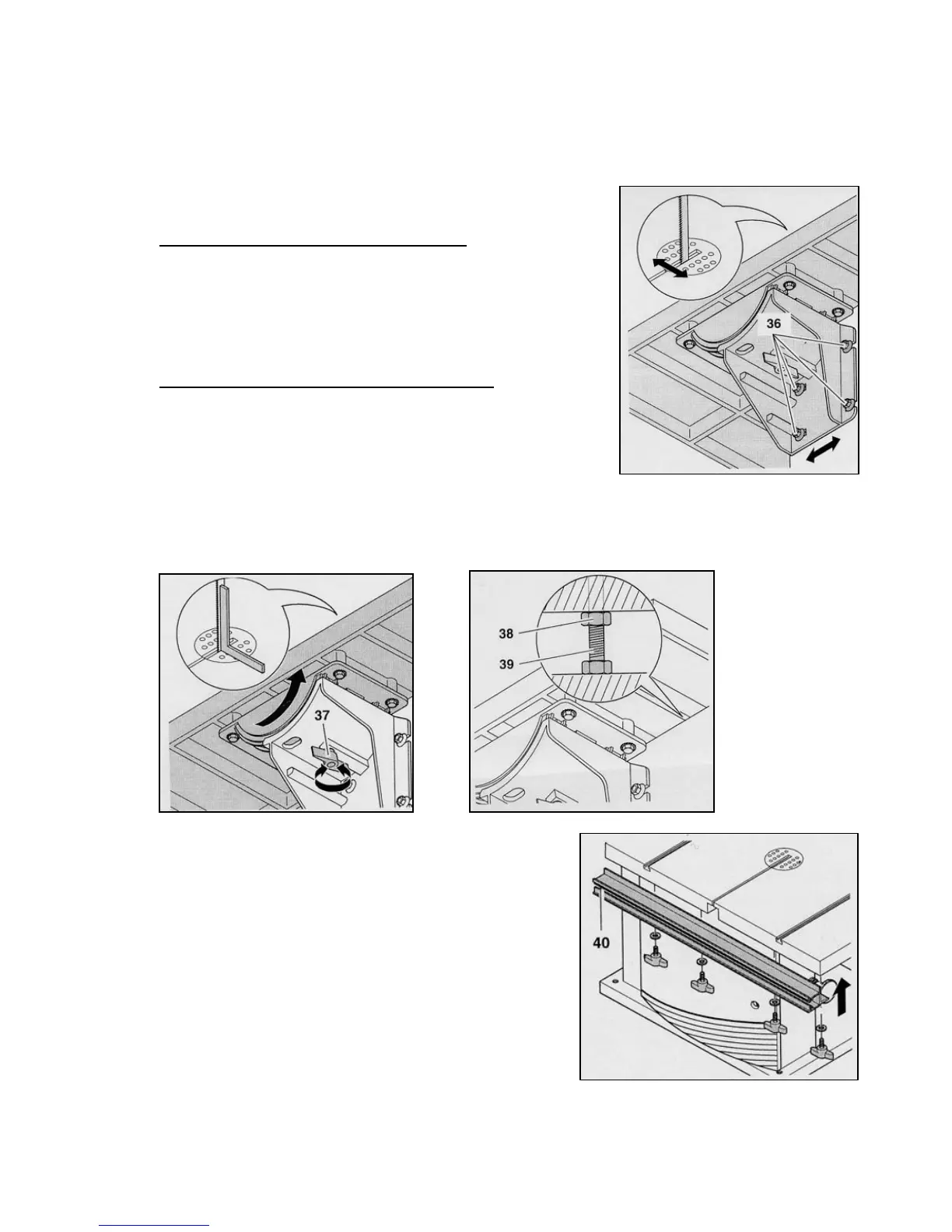

A. Regolazione laterale del piano di lavoro
Allentate le 4 viti di bloccaggio (36) del supporto del piano di
lavoro.
Posizionate il piano di lavoro in modo che la lama a nastro si
trovi nel mezzo della scanalatura dell’inserto del piano.
Stringete le viti di bloccaggio (36).
B. Regolazione orizzontale del piano di lavoro
1. Alzate completamente la protezione superiore.
2. Controllate la tensione della lama della sega e se
lenta registratela.
3. Allentate la vite di bloccaggio (37).
4. Con l’aiuto di una squadra, posizionate il piano di
lavoro ad angolo retto con la lama e stringete la vite di bloccaggio (37) a fondo.
5. Allentate il contro-dado (38) e spostate la vite (39) fino a che non tocchi il telaio
della sega.
6. Stringete il contro-dado a fondo.
IV. Montaggio del binario della guida di
appoggio
Fissate il binario di guida (40) sul piano di lavoro con 4 viti
ad alette e con delle rondelle di appoggio.
V. Montaggio della guida di appoggio
La guida di appoggio può essere montata sulla destra o
sulla sinistra della lama a nastro. La guida si blocca
abbassando la leva (A).
1) La guida parallela è composta da un profilato in alluminio (B) di bloccaggio e di un tubo
quadrato in acciaio (C) a 90° sul profilato.
