4
1

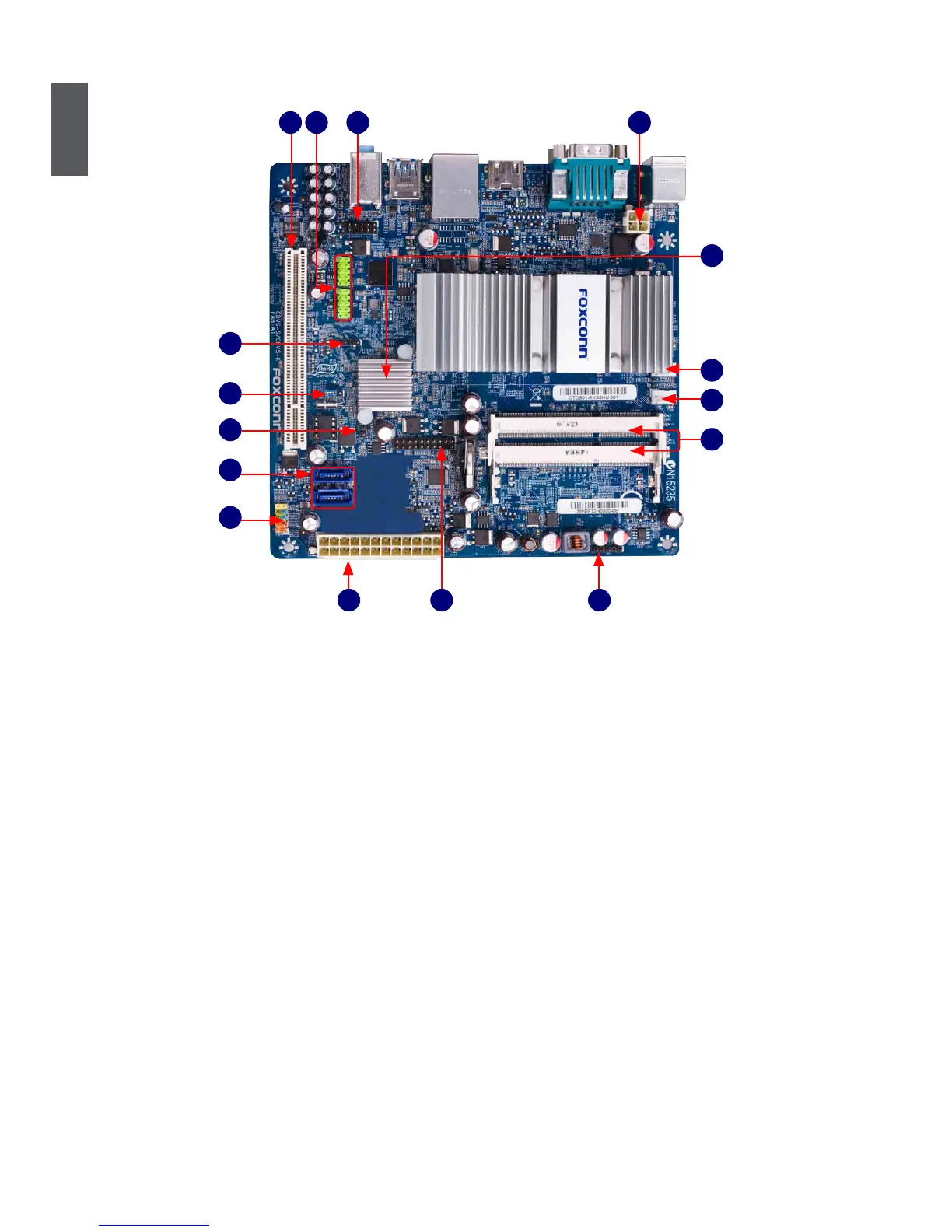

1-2 Layout
Note : The above motherboard layout is for reference only, please refer to the physical
motherboard for detail.
1. 4-pin ATX 12V Power Connector
2. Front Audio Connector
3. Front USB Connectors
4. PCI Slot
5. Speaker Connector
6. Clear CMOS Jumper
7. Chassis Intrusion Alarm Header
8. SATA Connectors
9. Front Panel Connector
10. 24-pin ATX Power Connector
11. TPM Connector
12. IR/CIR Connector
13. DDR3 DIMM Slots
14. System Fan Header
15. CPU Fan Header
16. Chipset: Intel
®
NM10 Express
11
13
14
13
2
6
7
5
4
9
10
15
8
12
16
