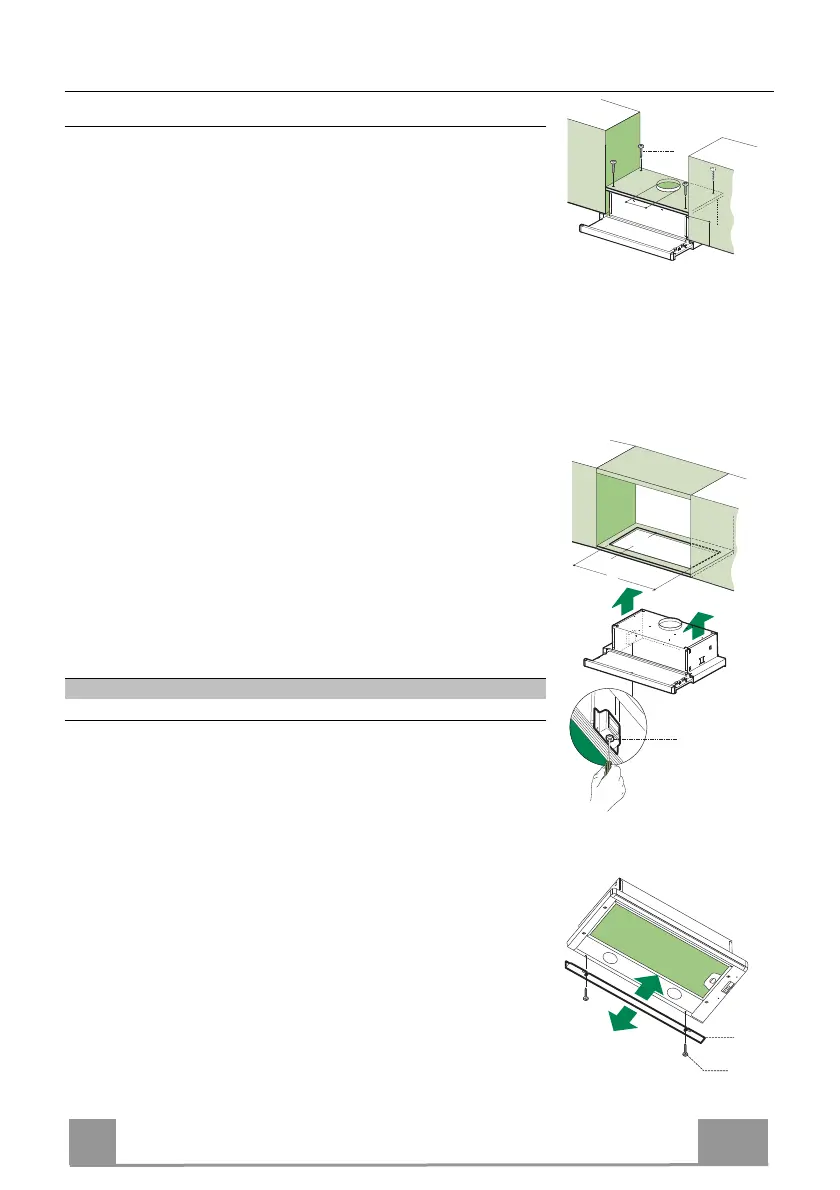

INSTALLATION
Perçage du Plan de support et Montage de la Hotte
MONTAGE AU MOYEN DE VIS
• Le Plan de support de la Hotte doit être monté plus en haut de
135 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de ø 4,5 mm. sur le support, en utilisant le Gaba-
rit de perçage fourni avec l’appareil.
• Percer un trou de ø 150 mm. sur le Plan de support, en utilisant
le Gabarit de perçage fourni avec l’appareil.
• Fixer à l’aide des 4 Vis 12a (4,2 x 44,4) fournies avec
l’appareil.
MONTAGE AVEC FIXATION PAR ENCLIQUETAGE
• Il est possible d’installer la Hotte directement sur le plan infé-
rieur des Armoires murales au moyen de supports latéraux par
encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l’Armoire mu-
rale, comme indiqué.
• Insérer la Hotte jusqu’à accrocher les Supports latéraux par
encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la
Hotte.
Hotte Type 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
PROFIL DE FERMETURE
• Il est possible de boucher l’espace entre le rebord de la Hotte et
la Paroi du fond, en appliquant le Profil 20 fourni avec
l’appareil avec les Vis 12b.
20
12b
