INSTALACE

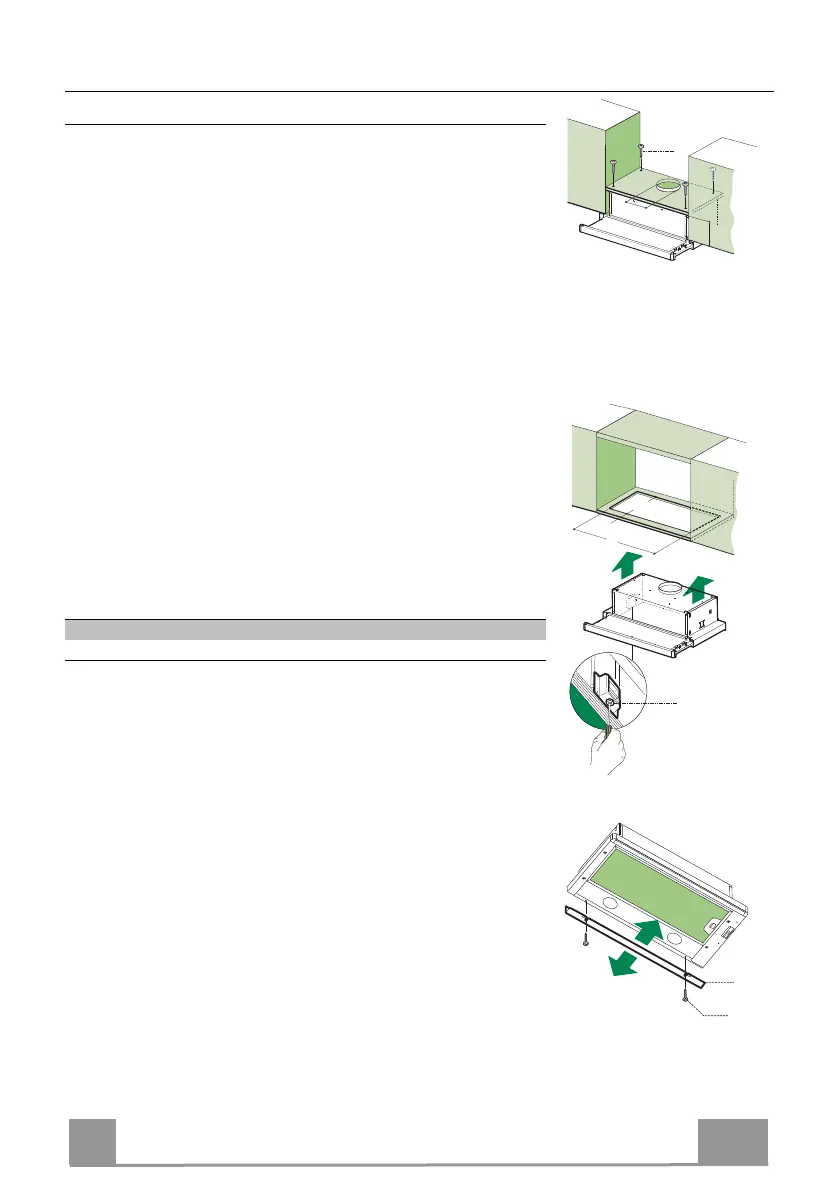

Vyvrtání podpůrné desky a montáž digestoře
MONTÁŽ SE ŠROUBY
• Podpůrná deska digestoře musí ustupovat o 135 mm vzhledem
k dolní ploše závěsných skříněk.
• Vyvrtejte ř 4,5 mm do podpůrné desky s pomocí vrtací šablo-
ny, která je součástí vybavení.
• Vyvrtejte otvor ř 150 mm do podpůrné desky s pomocí vrtací
šablony, která je součástí vybavení.
• Připevněte 4 šrouby 12a (4,2 x 44,4), které jsou součástí
vybavení.
MONTÁŽ S UPEVNĚNÍM NA ZÁPADKU
• Digestoř může být namontována přímo na dolní plochu závě
ných skříněk pomocí bočních držáků se západkou.
• Proveďte zářez na dolní plochu závěsné skříňky, podle instr
kcí.
• Nasaďte digestoř až k zaháknutí bočních držáků se západkou.
• Proveďte konečné zajištění utažením šroubů Vf pod digestoří.
Typ digestoře 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
UZAVÍRACÍ PROFIL
• Prostor mezi okrajem digestoře a zadní stěnou je možné uzavřít
pomocí profilu 20, který je součástí vybavení, s použitím
příslušných šroubů 12b.
20
12b
